Идентификация компонентов
8 3A6510K
Идентификация компонентов

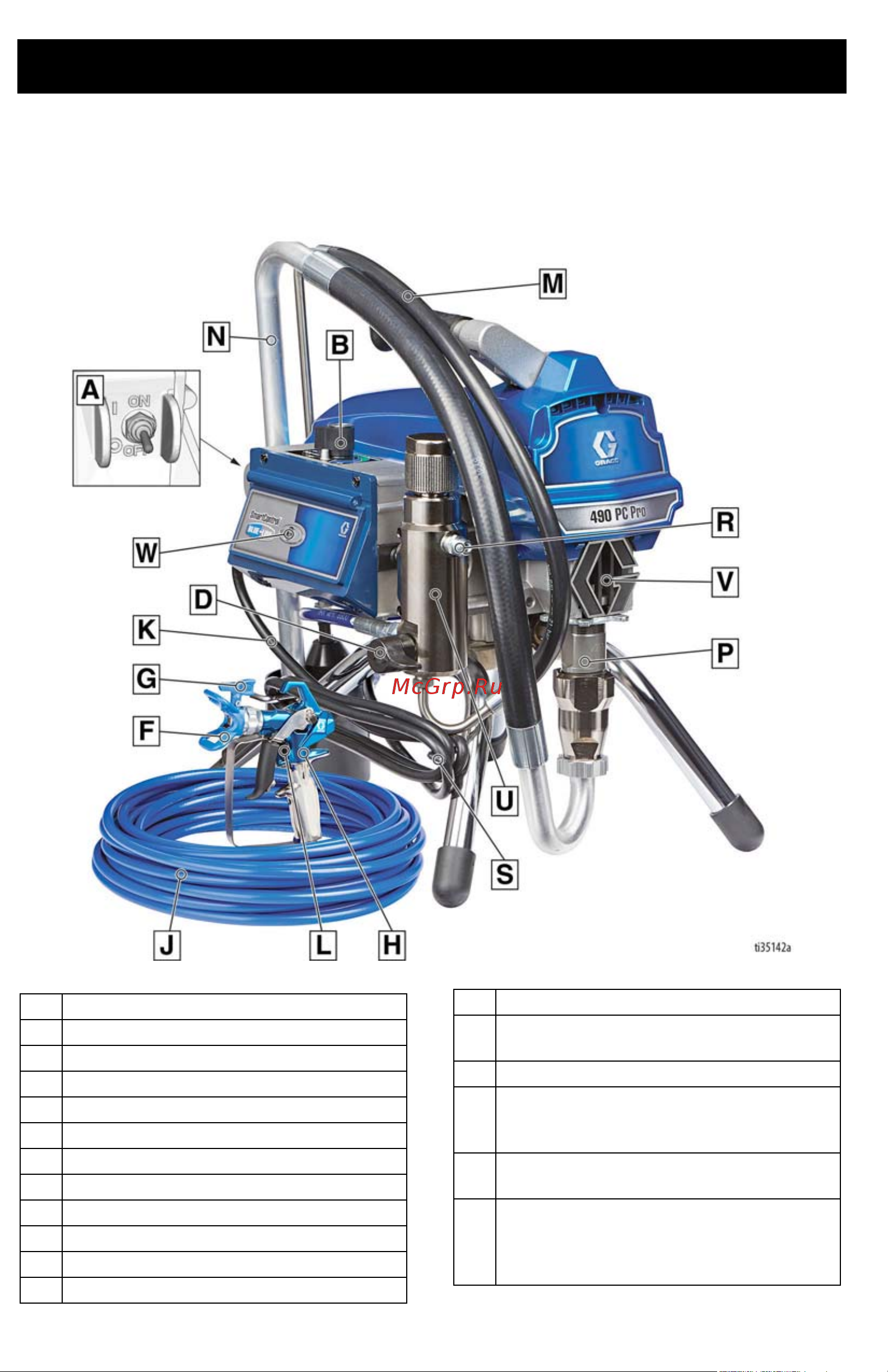

Модели на стойке
A
Переключатель ВКЛ/ВЫКЛ
B
Регулятор давления
D
Заливочный клапан
F
Защита сопла
G
Распылительный наконечник
H
Краскораспылитель
J
Шланг высокого давления
K
Шнур питания
L
Блокиратор курка
M
Трубка слива
N
Трубка всасывания
P
Насос
R
Выпускное отверстие для жидкости
S
Кронштейн для наматывания шнура
питания
U
Фильтр
V
Щиток для защиты пальцев или место
заливки жидкости для щелевого
уплотнения (TSL)
W
Световой индикатор статуса BlueLink™
или ЖК-дисплей
Табличка с названием модели
и серийным номером (не показана,
находится на нижней стороне
устройства)
