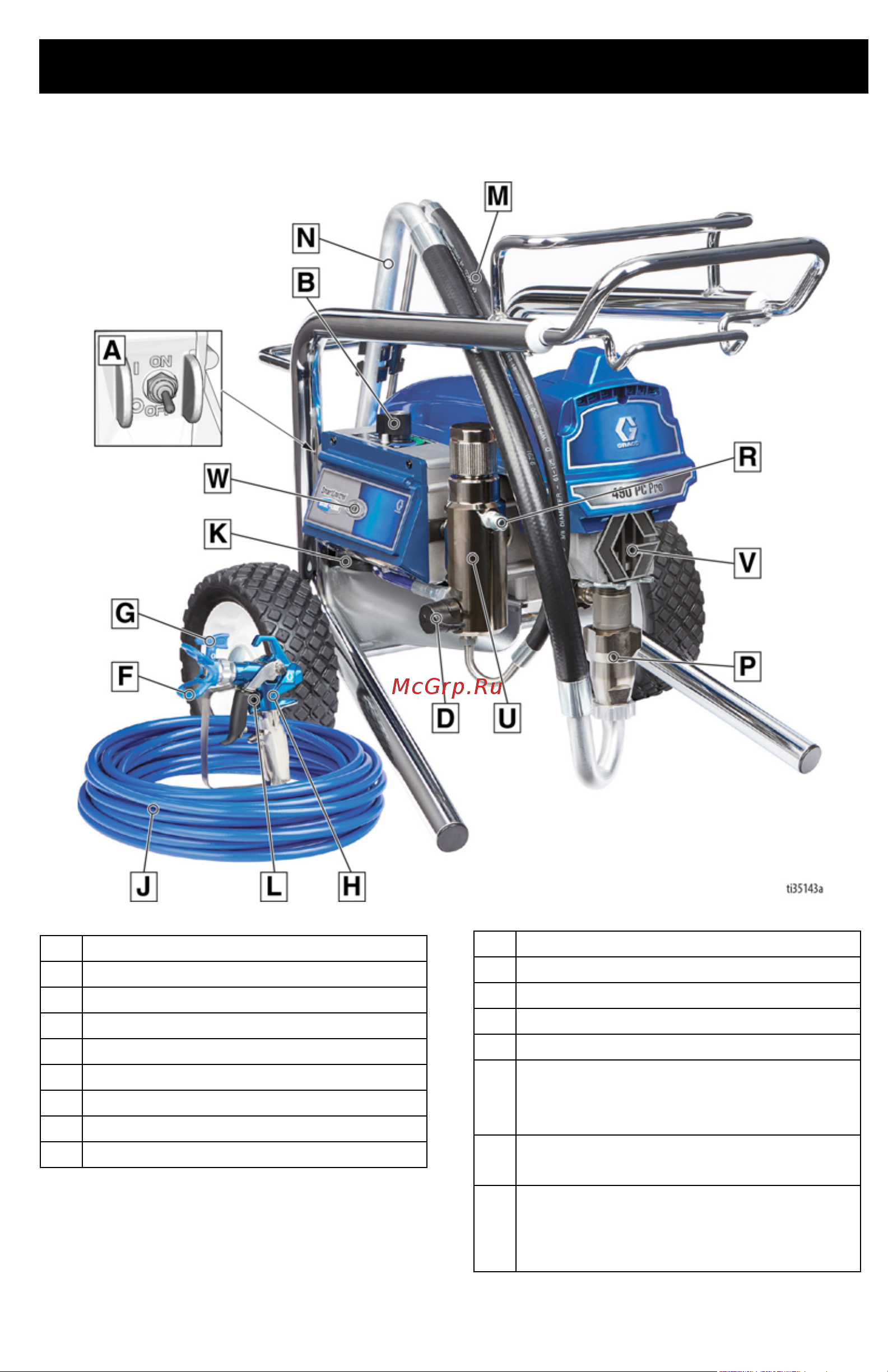

Идентификация компонентов
3A6510K 9
Модели Lo-Boy
A Переключатель ВКЛ/ВЫКЛ
B Регулятор давления
D Заливочный клапан
FЗащита сопла
G Распылительный наконечник
H Краскораспылитель
J Шланг высокого давления
KШнур питания
L Блокиратор курка
MТрубка слива
N Трубка всасывания
PНасос
R Выпускное отверстие для жидкости
UФильтр
V Щиток для защиты пальцев или место
заливки жидкости для щелевого
уплотнения (TSL)
W
Световой индикатор статуса BlueLink™
или ЖК-дисплей
Табличка с названием модели
и серийным номером (не показана,
находится на нижней стороне
устройства)
