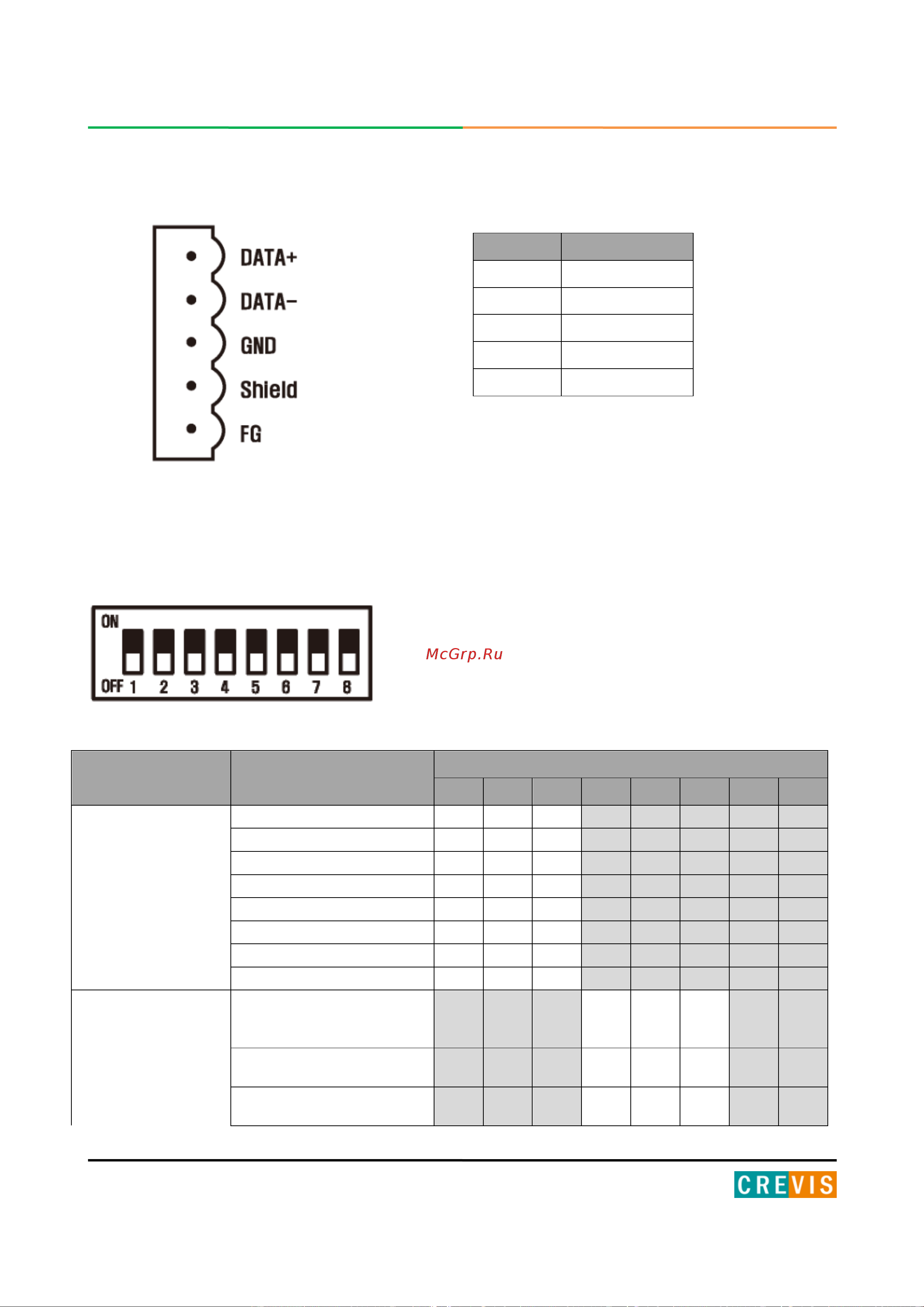

18 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
5.3. Распиновка коннектора RS-485
5.4. Установка параметров Modbus обмена
Параметры Modbus обмена устанавливаются с помощью DIP переключателей на корпусе
модуля. Состояние ON (вверх) означает «включено», OFF (вниз) – «выключено».
Параметр Описание
DIP переключатель
1 2 3 4 5 6 7 8
Скорость передачи
данных
1200 бод
OFF
OFF
OFF
2400 бод ON OFF OFF
4800 бод
OFF
ON
OFF
9600 бод
ON
ON
OFF
19200 бод
OFF
OFF
ON
38400 бод
ON
OFF
ON
57600 бод
OFF
ON
ON
115200 бод
ON
ON
ON
Формат данных
8 бит данных, Нет
контроля паритета
(None), 1 стоп бит
OFF OFF OFF
8 бит данных, Чётн
(Even), 1 стоп бит
ON OFF OFF
8 бит данных, Нечётн
(Odd), 1 стоп бит
OFF ON OFF
Контакт Сигнал
1 RS-485 «+»
2 RS-485 «-»
3 GND
4 Shield
5 FG
