19 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
8 бит данных, Нет
контроля паритета
(None), 2 стоп бита
ON ON OFF
7 бит данных, Чётн
(Even), 1 стоп бит
ON OFF ON
7 бит данных, Нечётн
(Odd), 1 стоп бит
OFF ON ON
8 бит данных, Нет
контроля паритета
(None), 1 стоп бит
ON ON ON
Modbus режим
Modbus RTU
OFF
Modbus ASCII
ON

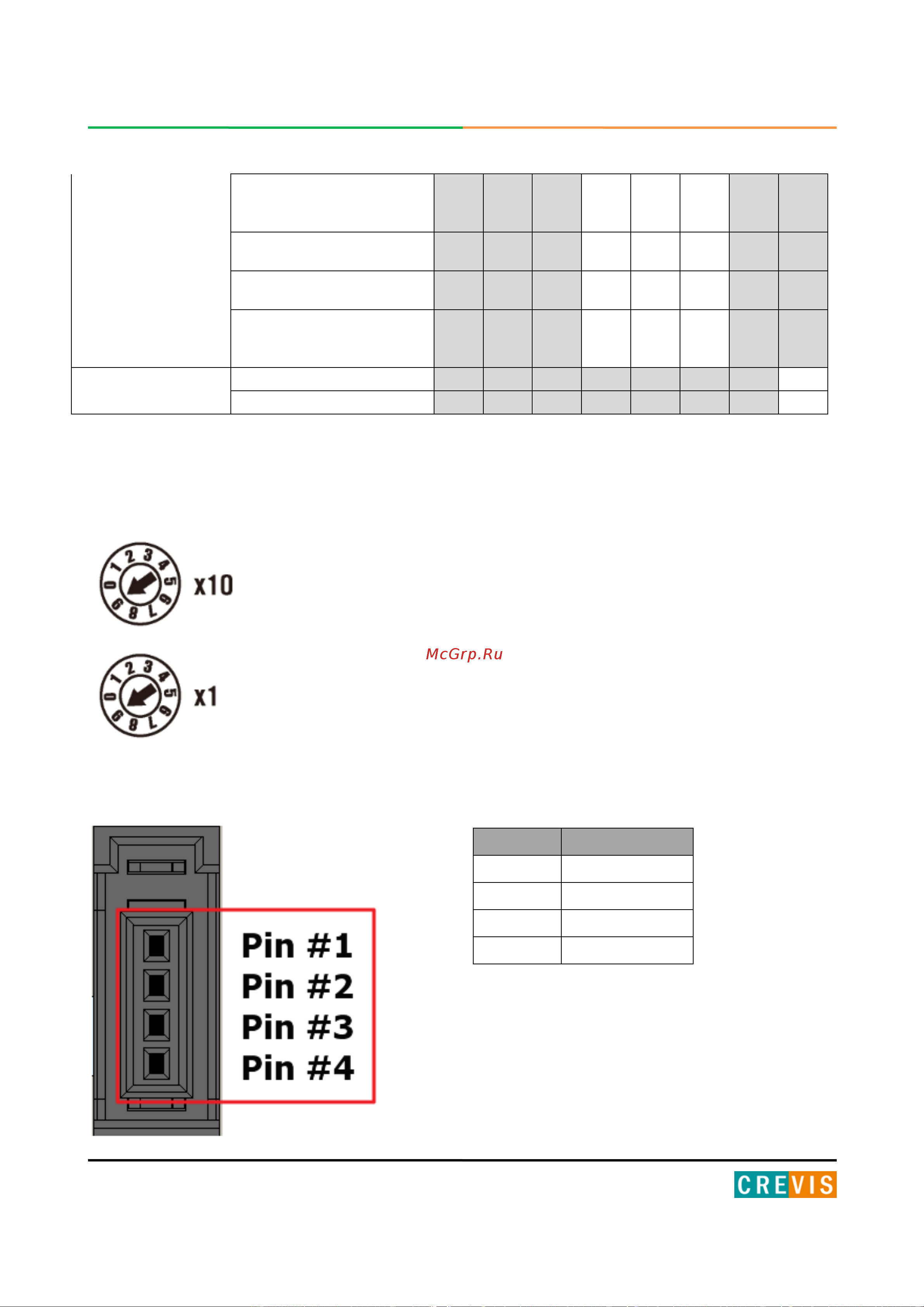

5.5. Установка Modbus адреса
Modbus адрес устанавливается с помощью двух переключателей на корпусе адаптера.
Верхний используется для настройки второго разряда адреса (десятки), нижний – первого
(единицы).
5.6. Распиновка последовательного порта (RS-232)
Контакт Сигнал
1 -
2 TxD
3 RxD
4 GND
