31 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

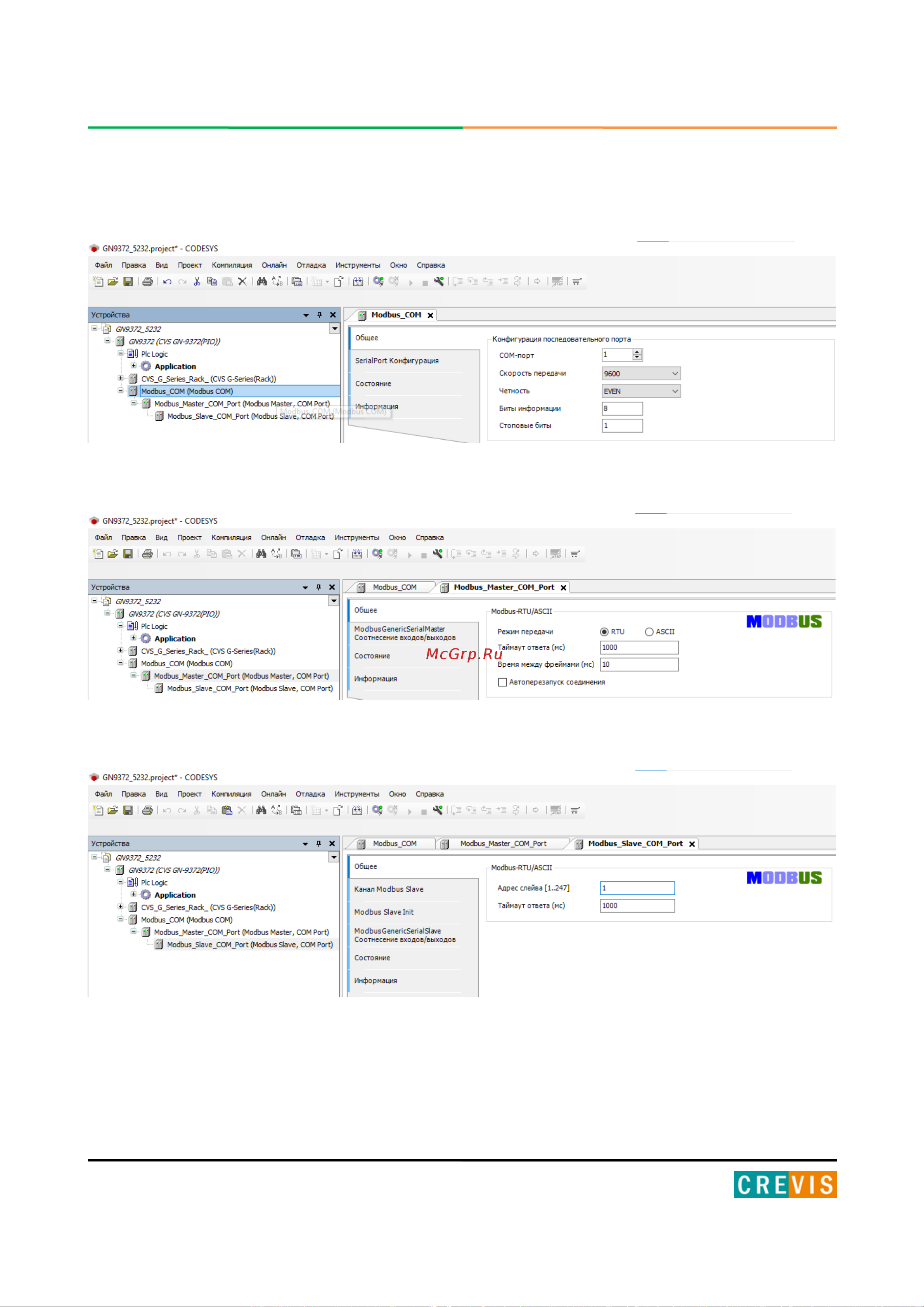

После этого в дереве устройств, выбирая соответствующий элемент, необходимо настроить
COM порт (номер порта, параметры обмена),
настроить параметры Modbus обмена (RTU / ASCII, таймауты),
настроить параметры Modbus Slave (Адрес, таймауты) и
