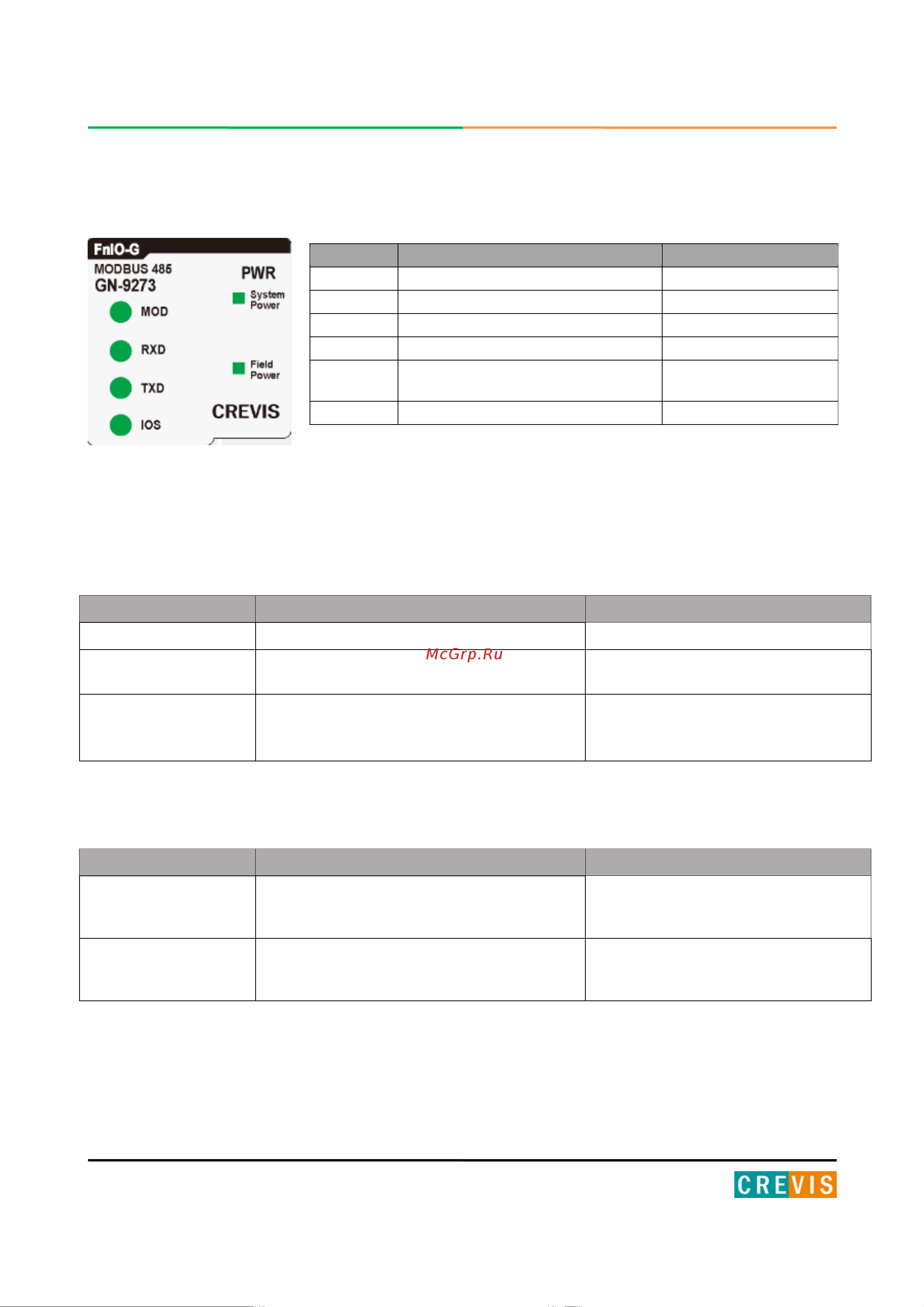

8 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
2.1.2. Индикаторы
2.1.3. Индикатор состояния
Индикатор «MOD»
Статус Индикатор Описание
Нет питания Индикатор не горит Нет питания
Нормальная работа Индикатор горит зелёным Нормальная работа
Неисправность
модуля
Индикатор горит красным
Неисправность модуля (ошибка
памяти или сторожевого таймера)
Индикатор «RXD»
Статус
Индикатор
Описание
Нет питания или
соединения
Индикатор не горит
Нет питания или устройство
находится в режиме ожидания
Modbus посылки
Адаптер получает
корректный пакет
Modbus данных
Индикатор мигает зелёным (примерно на
20 мс)
Адаптер получает корректный пакет
Modbus данных
№
Функция / Описание
Цвет
MOD
Статус модуля
Зелёный/ Красный
RXD
Статус приёма данных
Зелёный
TXD
Статус передачи данных
Зелёный
IOS
Статус модулей расширения
Зелёный/ Красный
System
Power
Статус системного питания Зелёный
Field Power
Статус полевого питания
Зелёный
