21 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
5.6. Таблица отображения

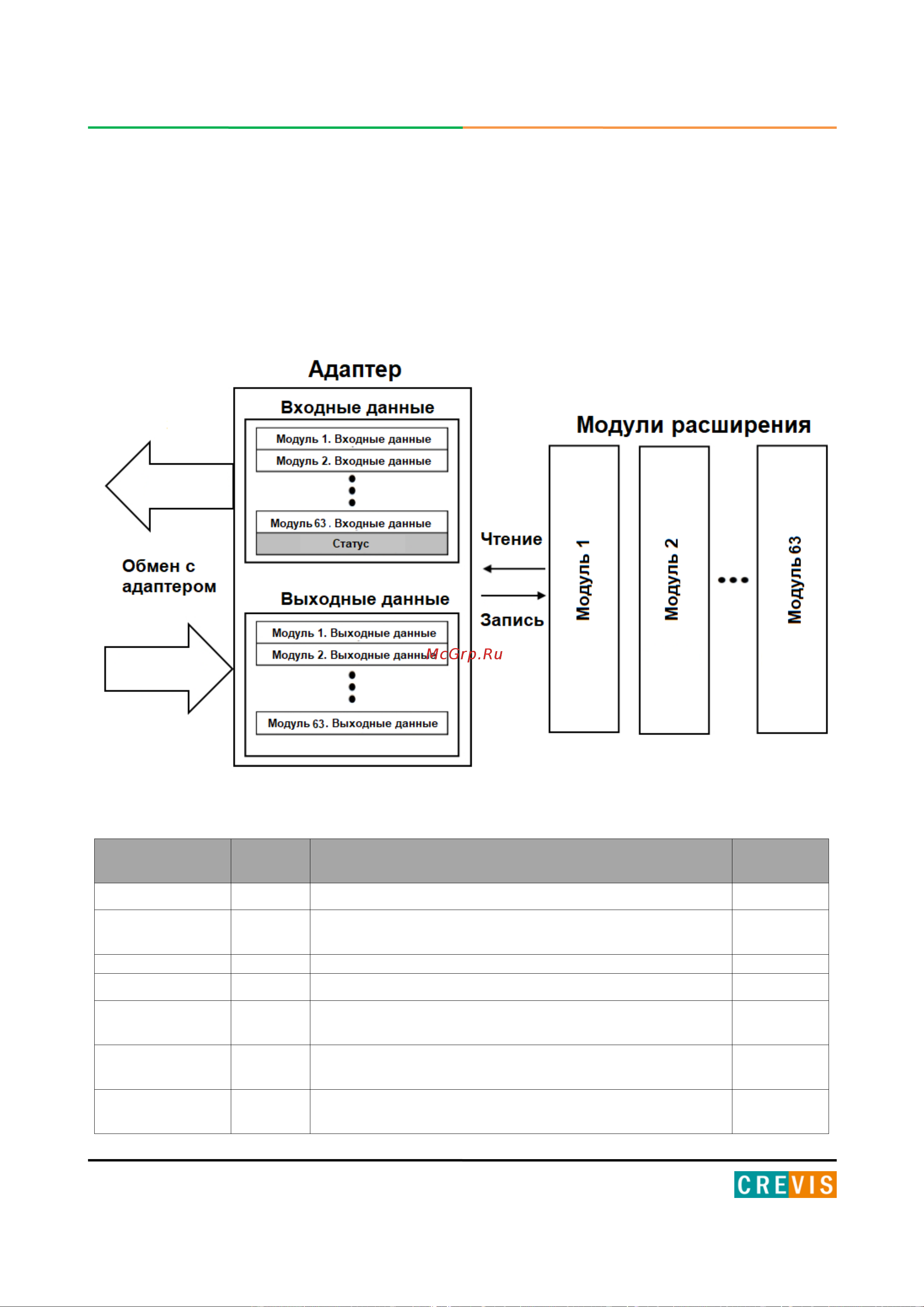

Модули расширения содержат внутреннюю область памяти (таблицу отображения), в
которую записывают входные данные (например, с аналоговых входов) и из которой
считывают информацию для записи (например, для записи состояния дискретных выходов).
Данные таблиц отображения со всех модулей расширения в корзине через внутренние
протоколы шины G-Bus передаются в общую таблицу, формируемую в памяти адаптера
Общая таблица отображения в адаптере автоматически присваивается Modbus регистрам в
соответствии со следующими таблицами.
Стартовый
Modbus адрес
Доступ Описание
Modbus
функция
0x0000 (0) ~ Чтение Входные данные модулей расширения 3,4,23
0x0800 (2048) ~
Чтение /
Запись
Выходные данные модулей расширения 3,16,23
0x1000 (4096) ~
Чтение Идентификационные данные адаптера 3,4,23
0x1020 (4128) ~
Чтение /
Запись
Настройки и состояние сторожевого таймера адаптера,
время полного цикла обмена с модулями расширения
3,4,6,16,23
0x1040 (4160) ~
Чтение /
Запись
Настройки TCP/IP и статус сетевых соединений
адаптера
3,4,6,16,23
0x1100 (4352) ~
Чтение /
Запись
Modbus регистры с настройками адаптера и
состоянием обмена с модулями расширения
3,4,6,16,23
