30 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
6.4. Пример интеграции адаптера CREVIS в CODESYS

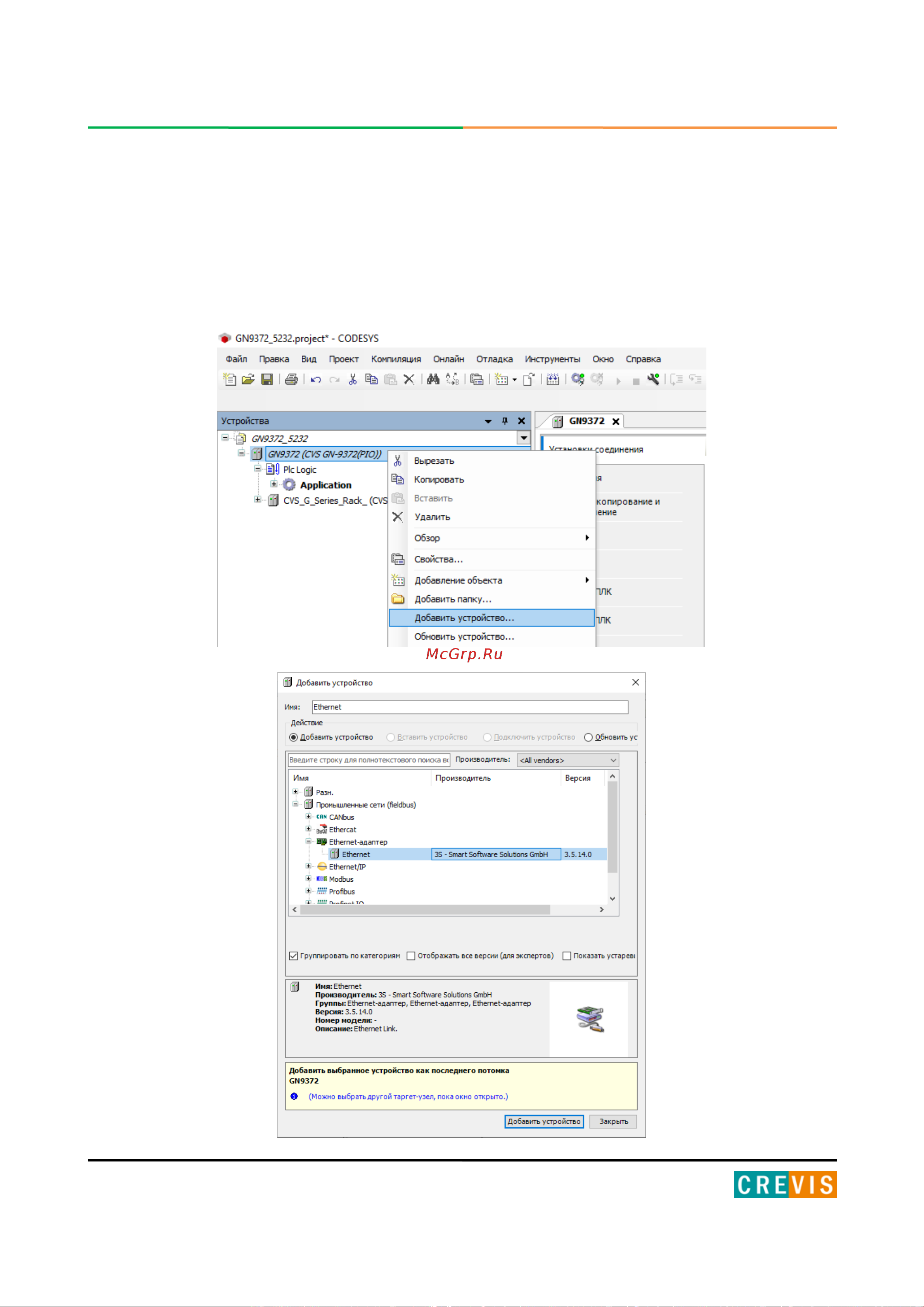

Так как данный адаптер представляет собой ведомое устройство Modbus (Slave), то для его
интеграции в среде разработки CODESYS необходимо к контроллеру добавить драйвер
Modbus TCP Master и к нему добавить опрашиваемое устройство (Slave), как показано на
рисунках ниже.
