33 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

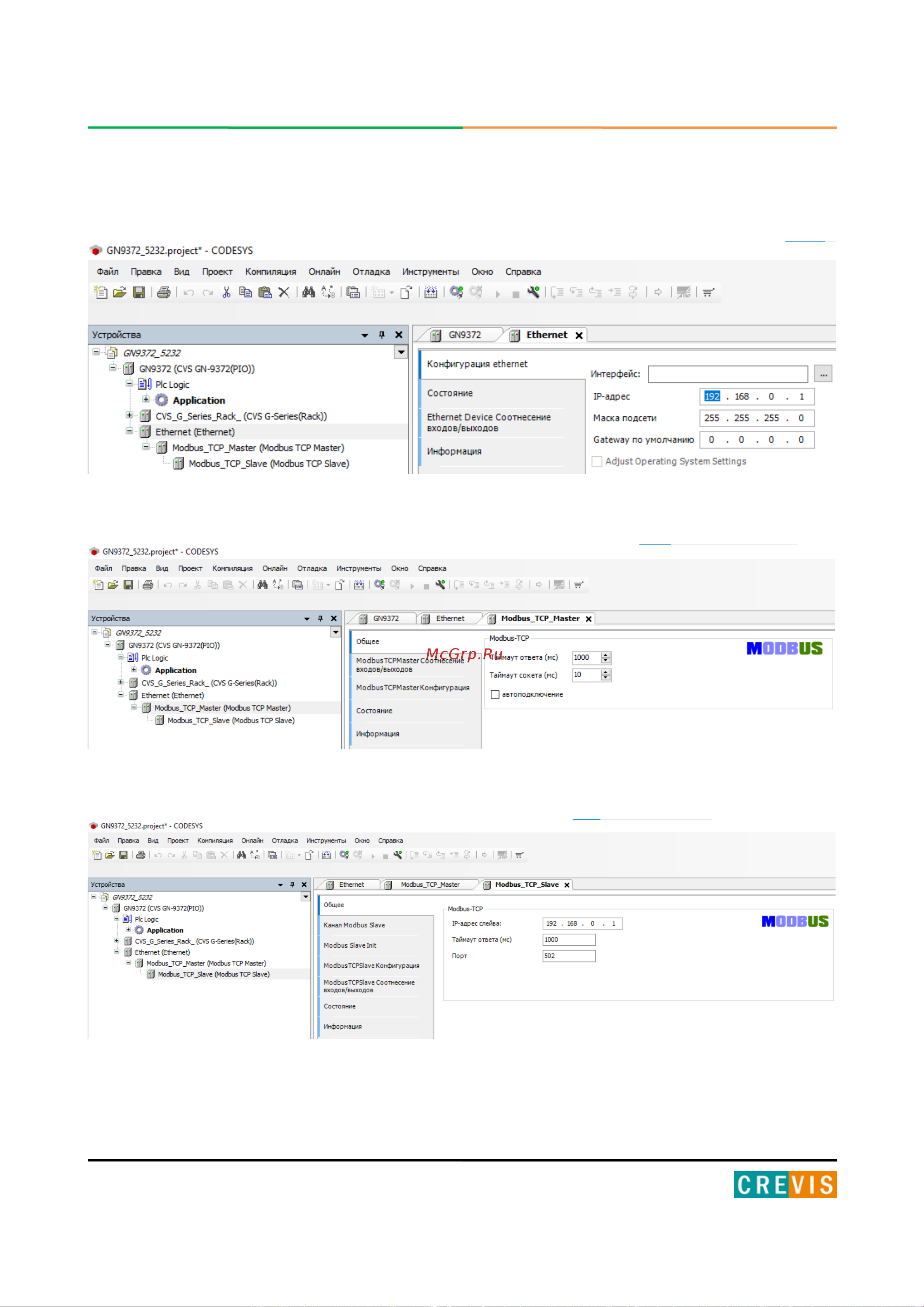

После этого в дереве устройств, выбирая соответствующий элемент, необходимо выбрать
Ethernet интерфейс контроллера,
настроить параметры Modbus обмена (таймауты),
настроить параметры Modbus Slave (IP-адрес, порт, таймаут) и
