34 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

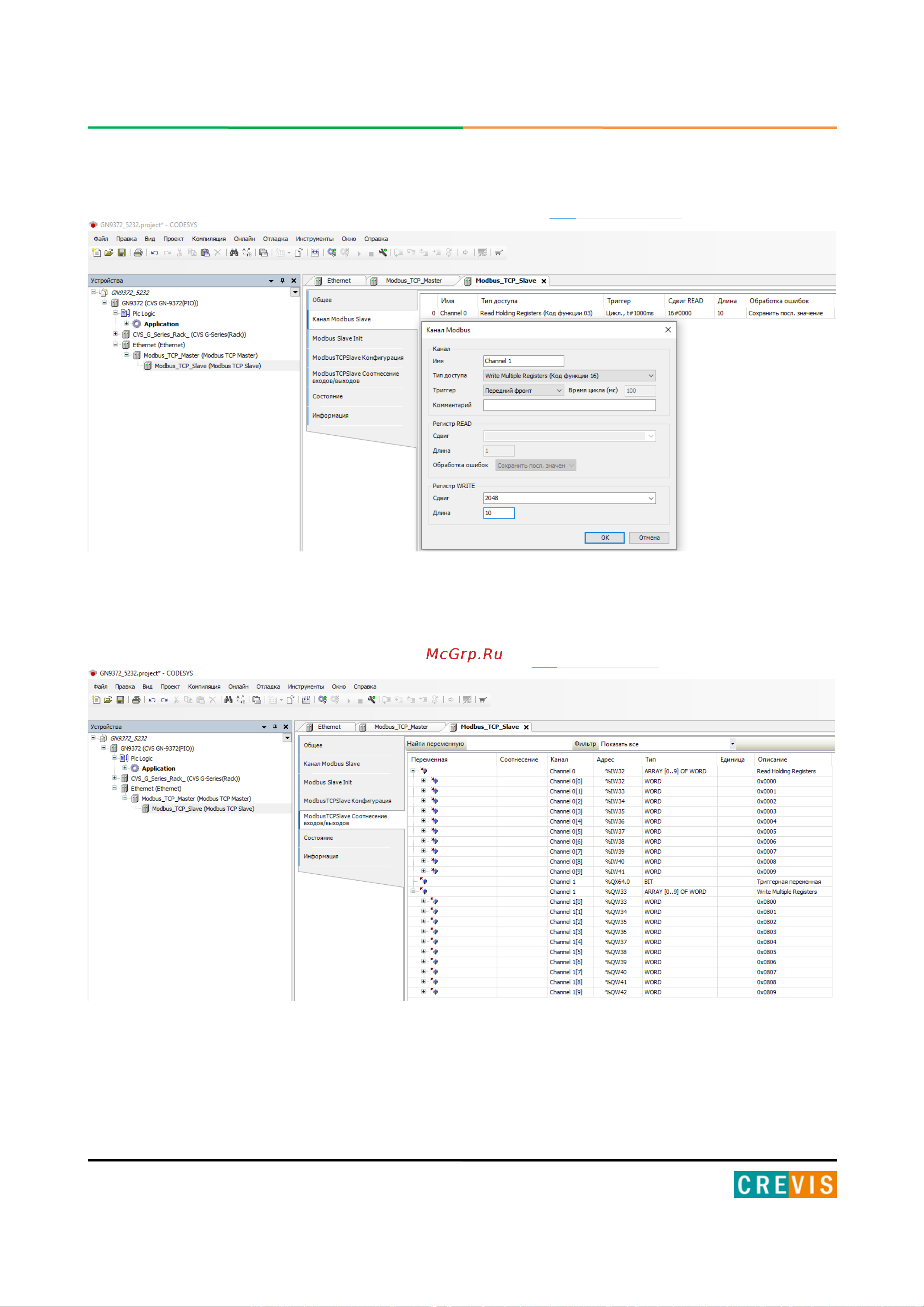

задать необходимые Modbus функции чтения/записи данных с адаптера.
После этого в меню «Соотнесение входов/выходов» необходимо связать переменные
контроллера с данными, получаемыми/записываемыми при выполнении заданных Modbus
функций.
