21 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

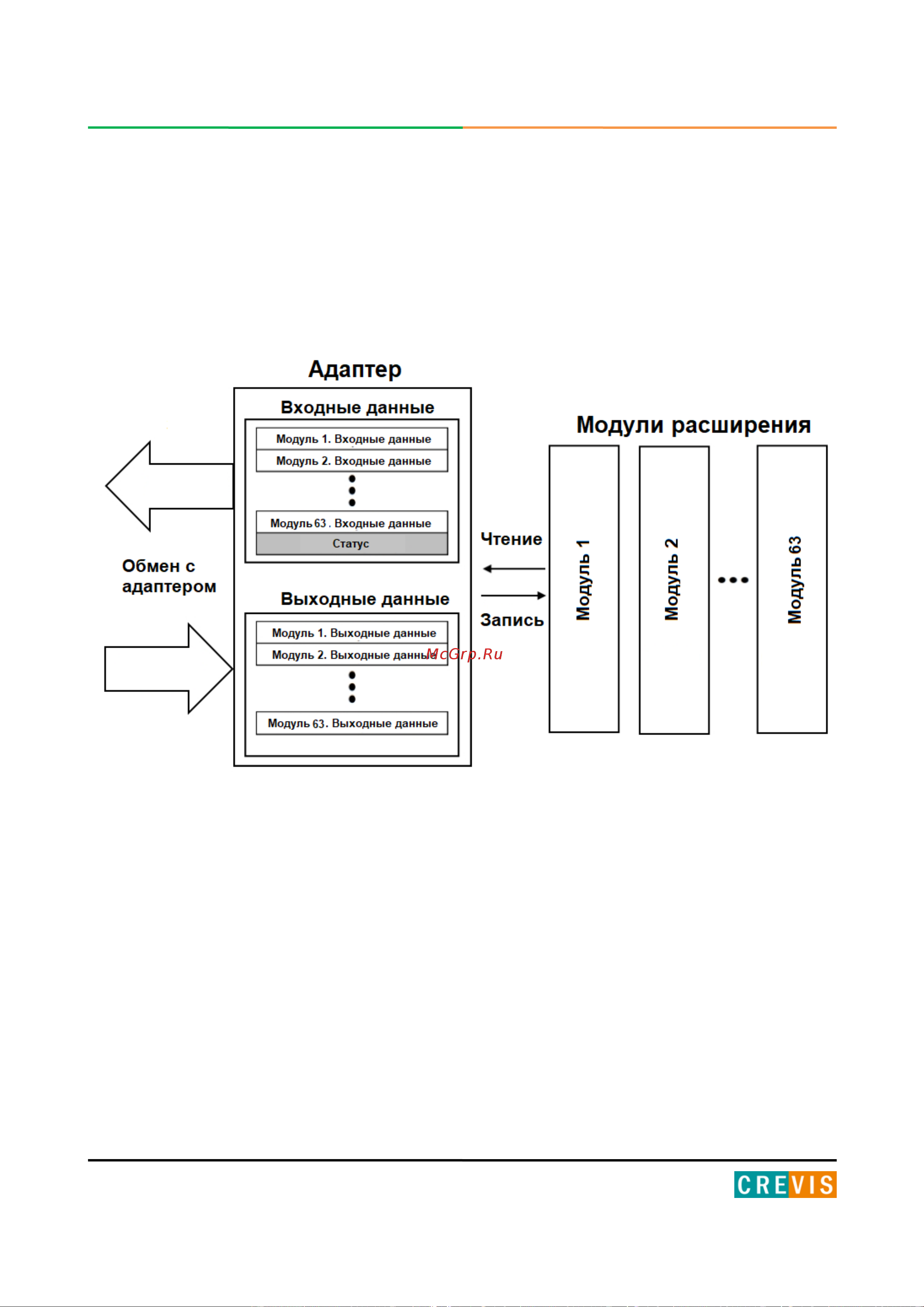

5.6. Таблица отображения
Модули расширения содержат внутреннюю область памяти (таблицу отображения), в
которую записывают входные данные (например, с аналоговых входов) и из которой
считывают информацию для записи (например, для записи состояния дискретных выходов).
Данные таблиц отображения со всех модулей расширения в корзине через внутренние
протоколы шины G-Bus передаются в общую таблицу, формируемую в памяти адаптера
Общая таблица отображения в адаптере автоматически присваивается таблицам данных
соответствующих модулей расширения в общем списке.
