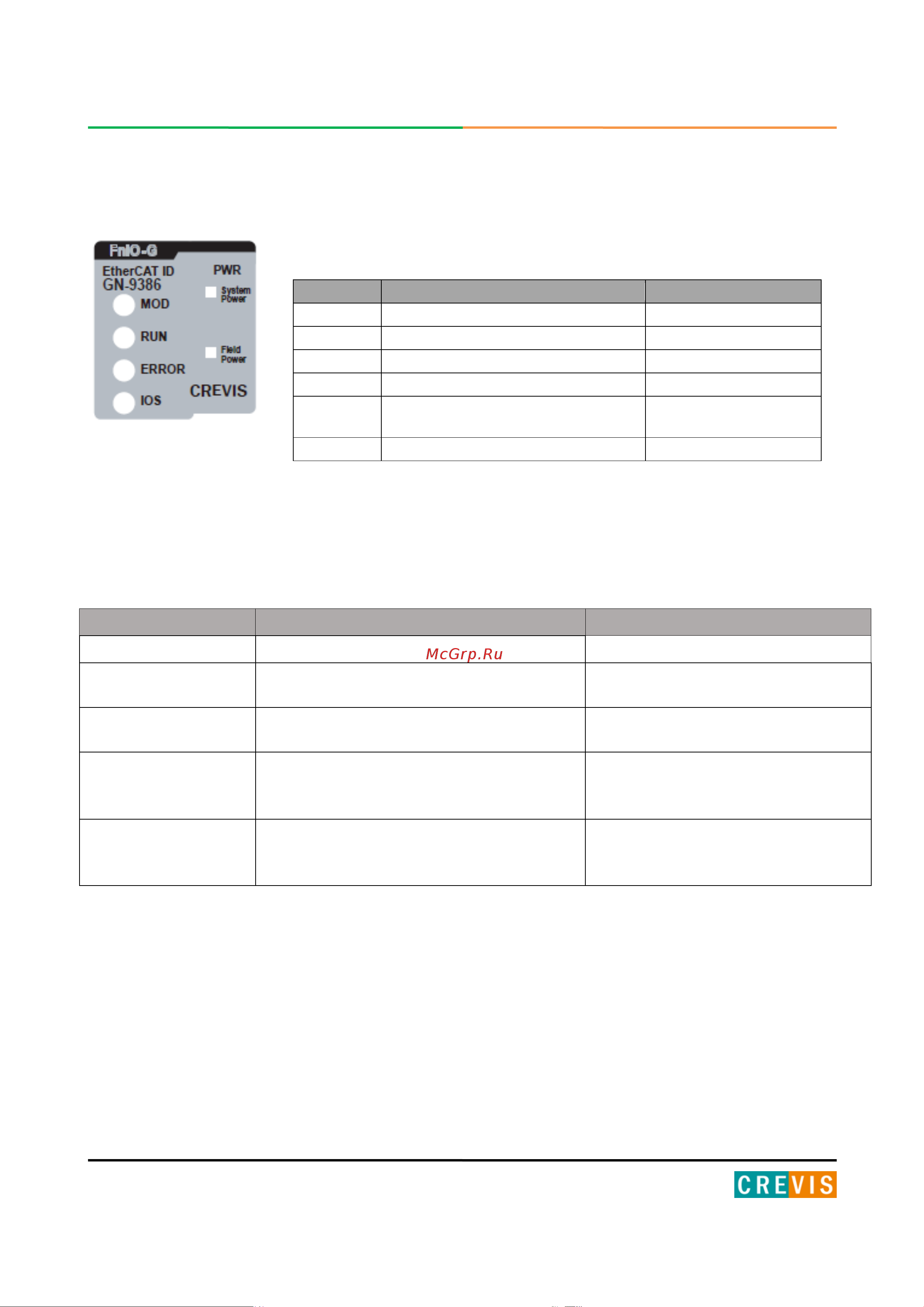

8 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
2.1.2. Индикаторы
2.1.3. Индикатор состояния
Индикатор «MOD»
Статус Индикатор Описание
Нет питания Индикатор не горит Нет питания
Нормальная работа Индикатор горит зелёным Нормальная работа
Инициализация Индикатор мигает зелёным
Инициализация параметров в
EEPROM
Незначительная
ошибка модуля
Индикатор мигает красным
Незначительная ошибка модуля
(ошибка контрольной суммы
EEPROM)
Неисправность
модуля
Индикатор горит красным
Неисправность модуля (ошибка
памяти или сторожевого таймера)
№
Функция / Описание
Цвет
MOD
Статус модуля
Зелёный/ Красный
RUN
Статус соединения
Зелёный
ERROR
Статус ошибки (EtherCAT)
Красный
IOS
Статус модулей расширения
Зелёный/ Красный
System
Power
Статус системного питания Зелёный
Field Power
Статус полевого питания
Зелёный
