Подключение цифровых компонентов
DVD- или LD-
проигрыватель
(или т.п.)*

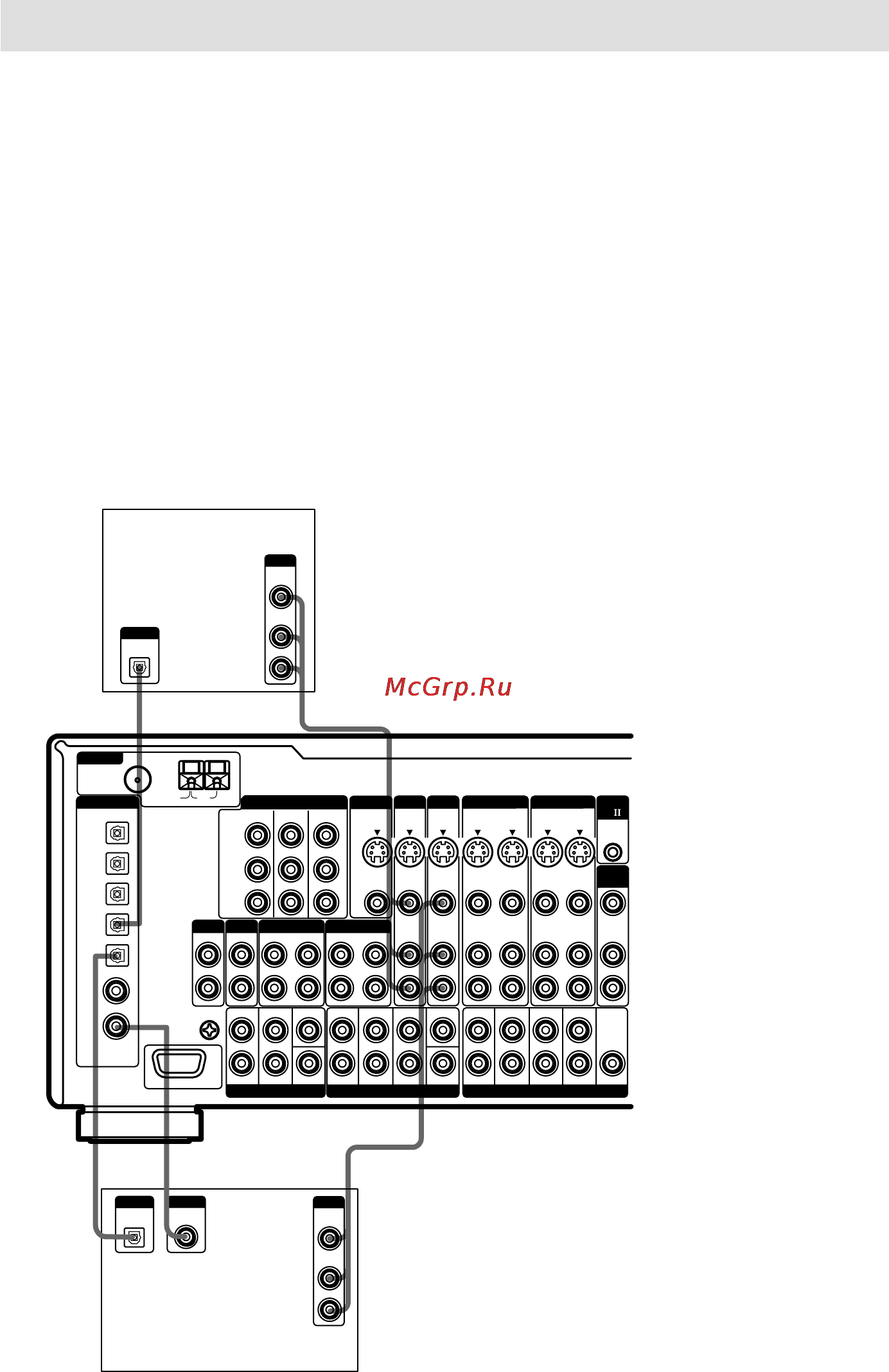

Подсоедините цифровые выходные гнезда вашего DVD-проигрывателя и сателлитного тюнера (и
т.д.) к цифровым входным гнездам на ресивере для создания многоканального окружающего
звучания кинотеатра в домашних условиях. Для наслаждения эффектом многоканального
окружающего звучания полностью требуются 5 акустических систем (две фронтальных колонки,
две колонки окружающего звучания и громкоговоритель центрального канала) и сабвуфер. Для
наслаждения 6.1-канальным окружающим звучанием требуется еще одна тыловая колонка
окружающего звучания. Вы также можете соединить LD-проигрыватель с гнездом RF OUT через
радиочастотный демодулятор, например, MOD-RF1 фирмы Sony (Нет в комплекте).
Совет
Вы можете выбрать режим входных сигналов для ваших цифровых компонентов. См. “Режим
входных сигналов” на стр. 27.
Примечание
Нельзя соединять гнездо DOLBY DIGITAL RF OUT на LD-проигрывателе непосредственно с
цифровыми входными гнездами настоящего ресивера. Нужно сначала преобразовывать
радиочастотный сигнал в оптический или коаксиальный цифровой сигнал. Подробности
смотрите в подразделе “Возможные неисправности и способы их устранения” на стр. 76.
Телевизор
или
сателлитный
тюнер
* Соединение выполните коаксиальным или оптическим кабелем. Рекомендуется соединение
коаксиальным кабелем, а не оптическим.
