Sony STR-VA555ES [12/92] Подключение к многоканальным входам
![Sony STR-VA555ES [12/92] Подключение к многоканальным входам](/views2/1090347/page12/bgc.png)
12
Подключение к многоканальным входам
Помимо многоканального декодера настоящий ресивер оснащен многоканальными
входными гнездами. Они позволяют вам наслаждаться многоканальными
программными средствами, кодированными в форматах иных чем Dolby Digital и
DTS. Если ваш DVD-проигрыватель оснащен многоканальными выходными
гнездами, вы можете подключить их непосредственно к настоящему ресиверу для
наслаждения звучанием, обеспечиваемым многоканальным декодером, встроенным
в DVD-проигрыватель. А многоканальные входные гнезда могут использоваться
также для подключения внешнего многоканального декодера.
Для полного наслаждения многоканальным окружающим звучанием необходимы
пять акустических систем (две фронтальных колонки, две колонки окружающего
звучания и громкоговоритель центрального канала) и сабвуфер. Для 6.1-канального
окружающего звучания требуется еще одна тыловая колонка окружающего
звучания. Подробности о подключении к многоканальным входам смотрите в
Инструкциях по эксплуатации, прилагаемых к вашему DVD-проигрывателю,
многоканальному декодеру и т.д.
Примечания

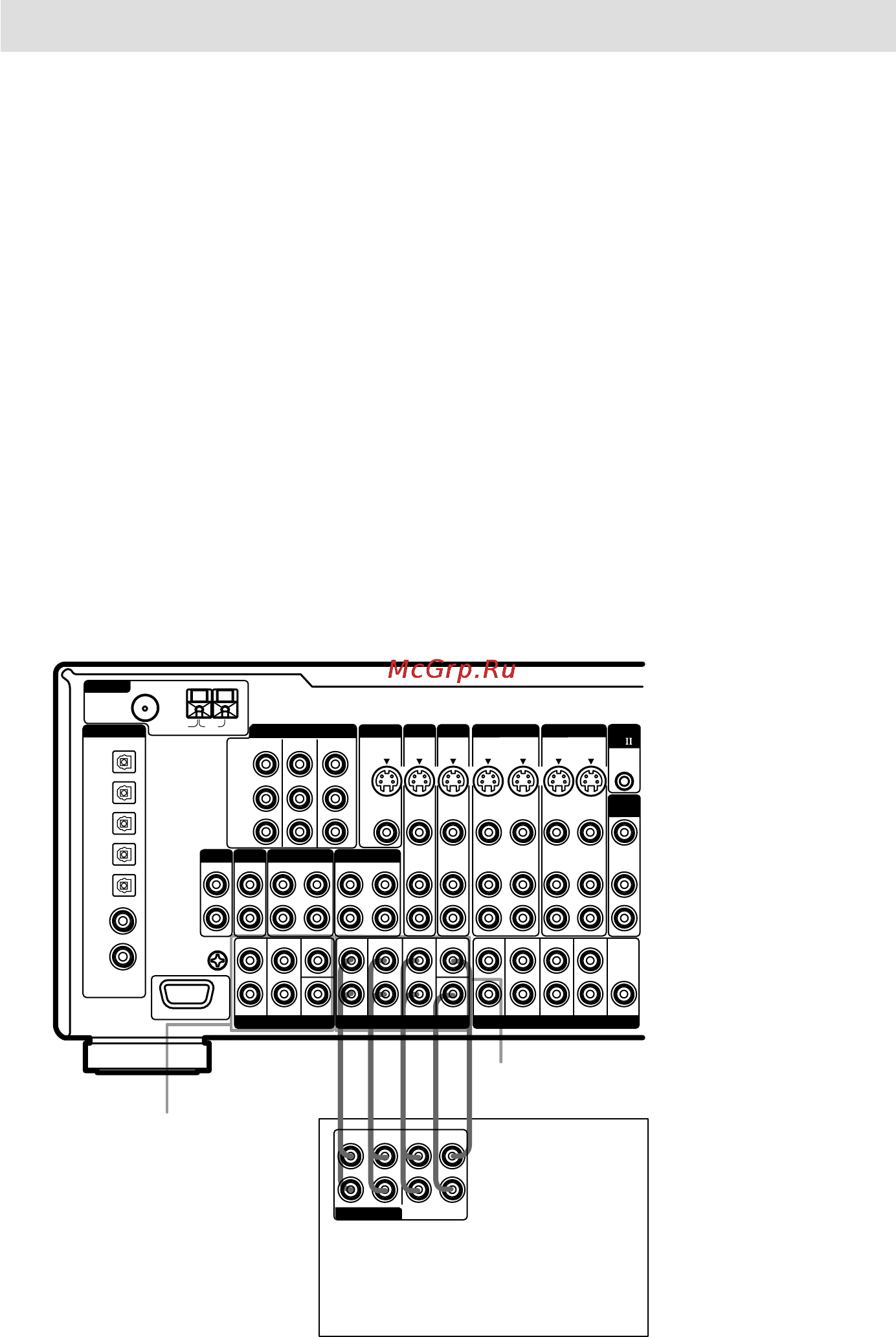

• При применении нижеприведенной схемы соединений регулировку уровней колонок
окружающего звучания и савбуфера следует осуществлять со стороны DVD-проигрывателя
или многоканального декодера.
• Подробности о подключении акустических систем смотрите на стр. 16.
DVD-проигрыватель,
многоканальный декодер
или т.п.
L
R
MULTI CH OUT
FRONT
SURROUND
SUB
WOOFER
MULTI CHANNEL INPUT 2
AFAFF
CENTER
MULTI CHANNEL INPUT 1
SURR BACK
MD/DAT TAPE
IN
PHONO
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
SIGNAL GND
U
CTRL
A1
FRONT
SURROUND
CENTER
SUB WOOFERSUB WOOFER
L
R
AUDIO
IN
VIDEO
IN
VIDEO
IN
VIDEO VIDEO
OUT
IN
OUT
IN
S2 VIDEO
IN
S2 VIDEO
IN
S2 VIDEO S2 VIDEO
AUDIO
IN
AUDIO AUDIO
MULTI CHANNEL INPUT 1
MULTI CHANNEL INPUT 2
FRONT
SURROUND SURR BACK
CENTER
SUB WOOFER
VIDEO
OUT
S2 VIDEO
OUT
VIDEO OUT
AUDIO
OUT
PRE OUT
FRONT
SURROUND SURR BACK
CENTER
TV/SAT IN DVD/LD IN
MONITOR OUT
COMPONENT VIDEO
Y
C
B
/B-Y
C
R
/R-Y
TV/SAT DVD/LD
VIDEO 2 VIDEO 1
75
Ω
COAXIAL
FM
AM
U
MONITOR
ANTENNA
2ND
ROOM
CD
/SACD
ND/DAT
OPTICAL
OUT
MD/DAT
OPTICAL
IN
TV/SAT
OPTICAL
IN
DVD/LD
OPTICAL
IN
CD
/SACD
COAXIAL
IN
DVD/LD
COAXIAL
IN
CD
/SACD
OPTICAL
IN
DIGITAL
ASSIGNABLE
