17
Подключение и настройка акустических систем
E
e
Ee
E
e
E
e
E
e
INPUT
AUDIO
IN
A
AB
A
C
A
E
e
E
e
A
A
A
AUDIO IN
SPEAKERS
AC OUTLET
LRLR
+
–
+
–
FRONT
SURROUND
CENTER
SURR BACK
LRLR
FRONT
SURROUND
CENTER
SURR BACK
SPEAKERS
IMPEDANCE USE 4-16
Ω
IMPEDANCE SELECTOR
4 Ω 8 Ω
OUT
IN
OUT
IN
OUT
IN
OUT
IN
CTRL
A1
VIDEO VIDEO
OUT
IN
OUT
IN
S2 VIDEO S2 VIDEO
AUDIO AUDIO
SUB WOOFER
VIDEO OUT
AUDIO
OUT
PRE OUT
FRONT
SURROUND SURR BACK
CENTER
VIDEO 2 VIDEO 1
2ND
ROOM
SURR
BACK
R
SURR
BACK
L
Продолжение следует
Советы
• Вы можете подключить активный сабвуфер к одному из двух гнезд. Другое гнездо можно
использовать для подключения второго активного сабвуфера. Так как активный сабвуфер не
имеет направленность, вы можете расположить его в любом желаемом месте.
•
Для подключения некоторых акустических систем к другому усилителю используйте гнезда PRE OUT. Одинаковый
сигнал выводится как из гнезд SPEAKERS, так и из гнезд PRE OUT. Например, если вы хотите подключить только
фронтальные колонки к другому усилителю, подсоедините данный усилитель к гнездам PRE OUT FRONT L и R.

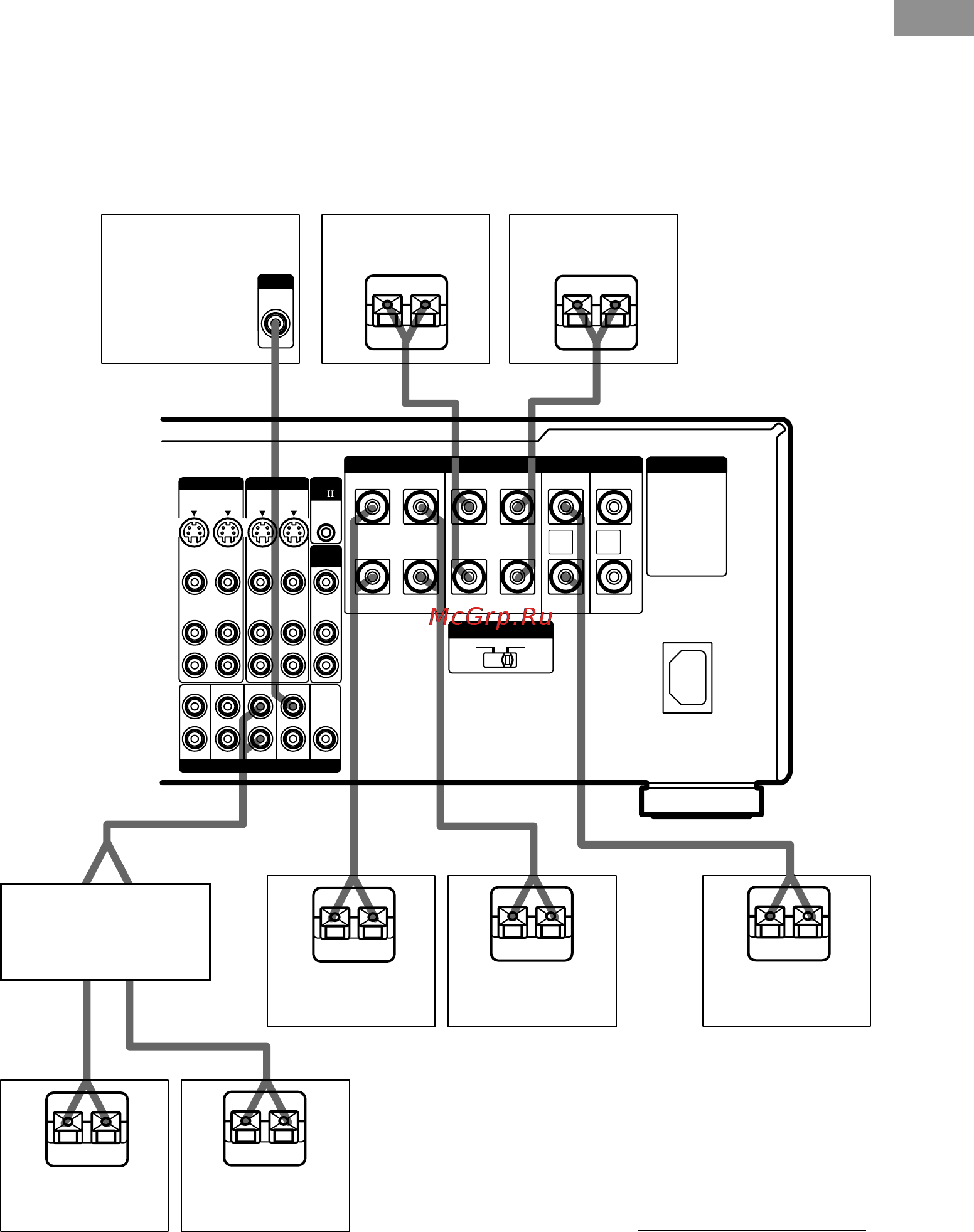

Подключение 7.1 канальных громкоговорителей
Ниже произведена схема подключения акустической системы, позволяющей воспроизводить
звучание в 7.1 канальном режиме с использованием всех 7.1 канальных громкоговорителей.
В этой схеме подключения требуется дополнительно предусмотреть усилитель мощности.
Дополнительный усилитель следует присоединить к гнездам PRE OUT SURR BACK на
аппарате. После этого, к этому усилителю нужно подключить громкоговорители заднего
окружающего звучания (левый/правый). Подробнее о 7.1 канальном режиме смотреть стр.28.
Фронтальная
колонка (левая)
Фронтальная
колонка (правая)
Громкоговоритель
центрального
канала
Стереоусилитель
Тыловая колонка
окружающего
звучания (левая)
Тыловая колонка
окружающего
звучания (правая)
Колонка
окружающего
звучания (левая)
Колонка
окружающего
звучания (правая)
Активный сабвуфер
