Sony STR-VA555ES [13/92] Подключение прочих компонентов
![Sony STR-VA555ES [13/92] Подключение прочих компонентов](/views2/1090347/page13/bgd.png)
13

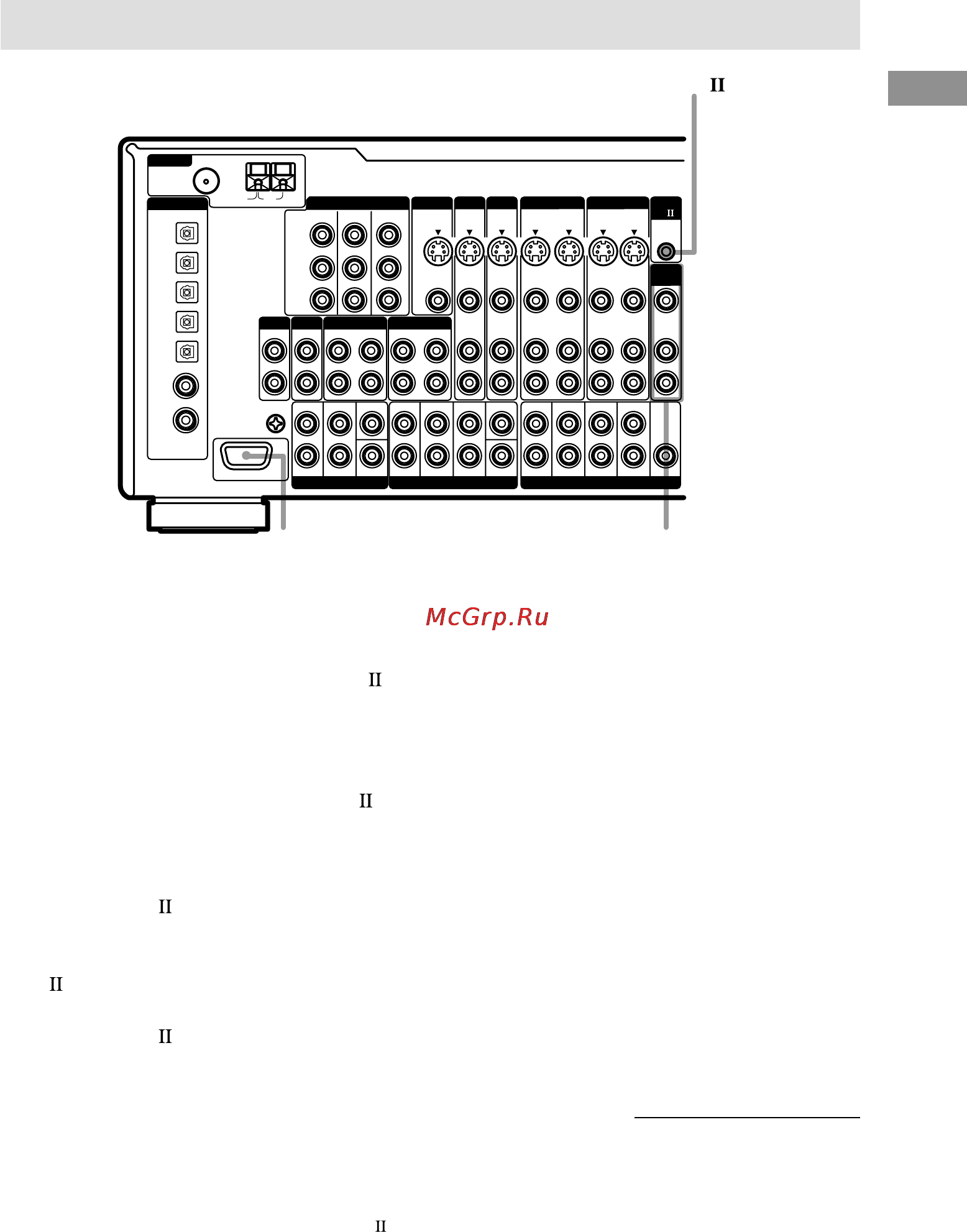

Подключение компонентов
Подключение прочих компонентов
Подключение компонента,
совместимого с CONTROL A1
•
В случае, если у вас имеется CD-
проигрыватель, SACD-проигрыватель,
кассетная дека или MD-дека фирмы
Sony, совместимая с CONTROL A1
Используйте кабель CONTROL A1
(под “мини-джеки”) (Нет в
комплекте) для подключения гнезда
CONTROL A1
на CD-проигрывателе,
SACD-проигрывателе, кассетной
деке или MD-деке к гнезду CONTROL
A1
на ресивере. Подробности
смотрите в п. “Система управления
CONTROL A1
” на стр. 53, а также в
Инструкции по эксплуатации,
прилагаемой к вашему CD-
проигрывателю, SACD-
проигрывателю, кассетной деке или
MD-деке.
Примечание
При выполнении соединений CONTROL A1
между ресивером и MD-декой, которая также
подключена к компьютеру, нельзя давать
ресиверу работать во время использования
программых средств “Sony MD Editer”. Это
может привести к неполадке.
• В случае, если у вас имеется CD-
чейнджер фирмы Sony, оснащенный
селектором COMMAND MODE
При возможности переключать
селектор COMMAND MODE вашего
CD-чейнджера на CD1, CD2 или CD3
обязательно надо установить
командный режим на “CD1” и
подключить чейнджер к гнездам CD
на ресивере.
Однако, если ваш CD-чейнджер
фирмы Sony оснащен гнездами
VIDEO OUT следует установить
командный режим на “CD 2” и
подключить чейнджер к гнездам
VIDEO 2 на ресивере.
2ND ROOM OUT
CONTROL A1
*
MD/DAT TAPE
IN
PHONO
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
SIGNAL GND
U
CTRL
A1
FRONT
SURROUND
CENTER
SUB WOOFERSUB WOOFER
L
R
AUDIO
IN
VIDEO
IN
VIDEO
IN
VIDEO VIDEO
OUT
IN
OUT
IN
S2 VIDEO
IN
S2 VIDEO
IN
S2 VIDEO S2 VIDEO
AUDIO
IN
AUDIO AUDIO
MULTI CHANNEL INPUT 1
MULTI CHANNEL INPUT 2
FRONT
SURROUND SURR BACK
CENTER
SUB WOOFER
VIDEO
OUT
S2 VIDEO
OUT
VIDEO OUT
AUDIO
OUT
PRE OUT
FRONT
SURROUND SURR BACK
CENTER
TV/SAT IN DVD/LD IN
MONITOR OUT
COMPONENT VIDEO
Y
C
B
/B-Y
C
R
/R-Y
TV/SAT DVD/LD
VIDEO 2 VIDEO 1
75Ω COAXIAL
FM
AM
U
MONITOR
ANTENNA
2ND
ROOM
CD
/SACD
ND/DAT
OPTICAL
OUT
MD/DAT
OPTICAL
IN
TV/SAT
OPTICAL
IN
DVD/LD
OPTICAL
IN
CD/SACD
COAXIAL
IN
DVD/LD
COAXIAL
IN
CD/SACD
OPTICAL
IN
DIGITAL
ASSIGNABLE
* Данное гнездо предусмотрено только для использования в изготовлении и техобслуживании
аппарата.
Продолжение следует
