РУССКИЙ
www.stiebel-eltron.com DCE 11/13| DCE 11/13 RC| DCE 11/13 H | 111
УСТАНОВКА
Технические характеристики

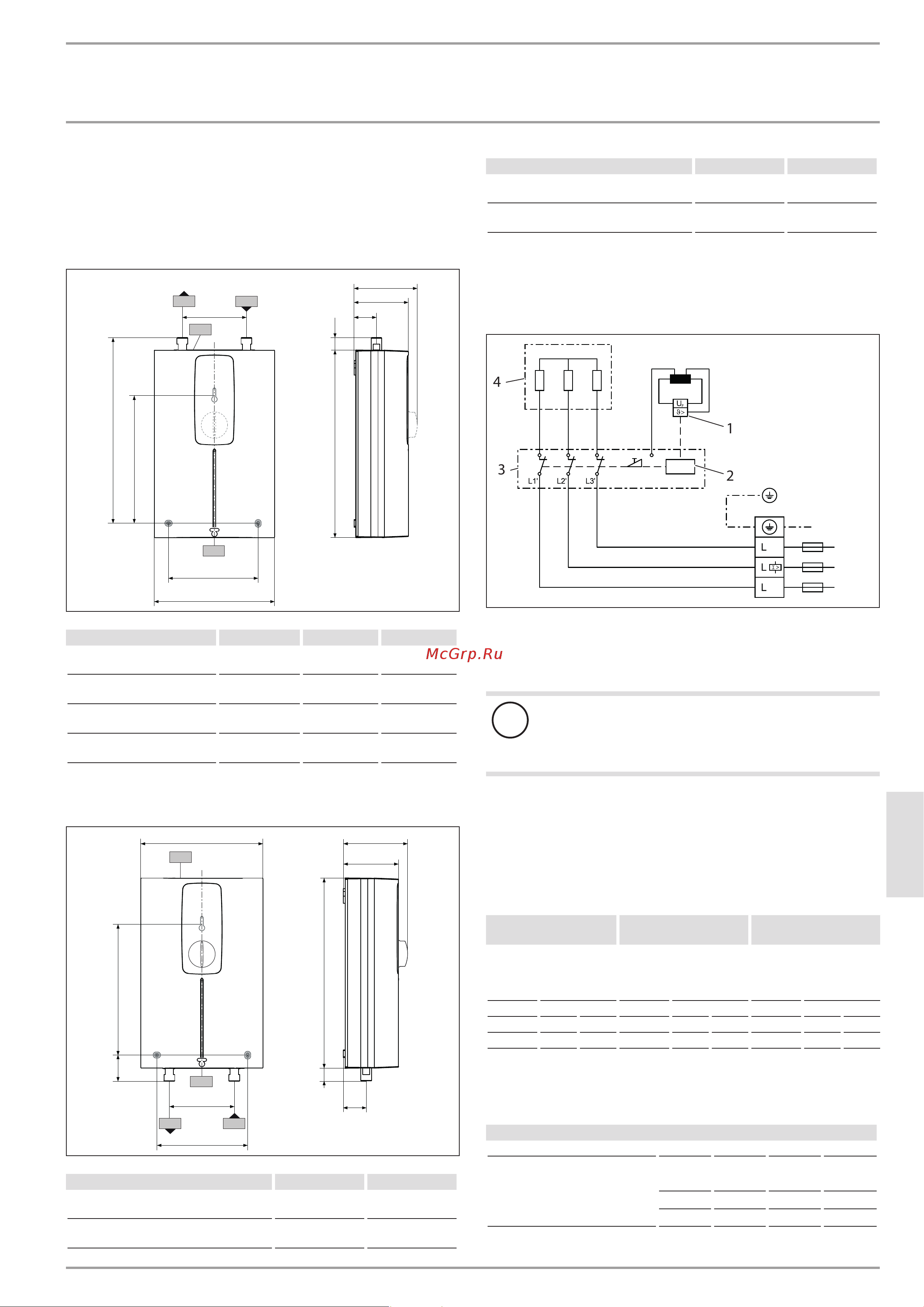

16. Технические характеристики
16.1 Размеры и подключения
DCE11/13 | DCE11/13RC
293
188
85
99
35
19
b02
b03
c01
c06
193
291
140
D0000039746
DCE 11/13 DCE 11/13 RC
b02 Кабельный ввод для
электропроводкиI
b03 Кабельный ввод для
электропроводкиII
c01 Подвод холодной
воды
Наружная
резьба
G 3/8 A G 3/8 A
c06 Выпуск. труба
горячей воды
Наружная
резьба
G 3/8 A G 3/8 A
DCE11/13H
293
85
99
35
19
b02
b03
100
140
c01
c06
193
40
188
D0000050396
DCE 11/13 H
b02 Кабельный ввод для
электропроводкиI
b03 Кабельный ввод для
электропроводкиII
DCE 11/13 H
c01 Подвод холодной воды Наружная
резьба
G 1/2 A
c06 Выпуск. труба горячей воды Наружная
резьба
G 1/2 A
16.2 Электрическая схема
3/PE ~ 380-415В
D0000040233
3
4
1
2
1 Предохранительный ограничитель температуры
2 Электронный предохранительный выключатель
3 Блок электроники
4 Нагревательная система
!
Материальный ущерб
При неразъемном подключении кабель пита-
ния подключаются в соответствии с обозначе-
ниями клемм колодки.
16.3 Рабочие диапазоны/ Таблица
пересчета данных
Удельное электрическое сопротивление и удельная элек-
тропроводность (см. главу «Установка/ Технические харак-
теристики/ Таблица параметров»).
Стандартные данные
при 15°C
20°C
25 °C
Удел. со-
против-
ление
ρ ≥
Удел. Элек-
тропрово-
дность σ ≤
Удел. со-
против-
ление
ρ ≥
Удел. Элек-
тропрово-
дность σ ≤
Удел. со-
против-
ление
ρ ≥
Удел. Элек-
тропрово-
дность σ ≤
Ом·см mS/m μS/cm Ом·см mS/m μS/cm Ом·см mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1100 91 909 970 103 1031 895 112 1117
Температура на выходе около 60°C для кухонной мойки и
при использовании термостатических смесителей.
Объем на выходе
Прибор кВт 11 13,5
Температура холодной воды
на подаче
6°C л/мин 2,9 3,6
10°C л/мин 3,2 3,9
14°C л/мин 3,4 4,2
Температура для мытья рук ок.38°C.
