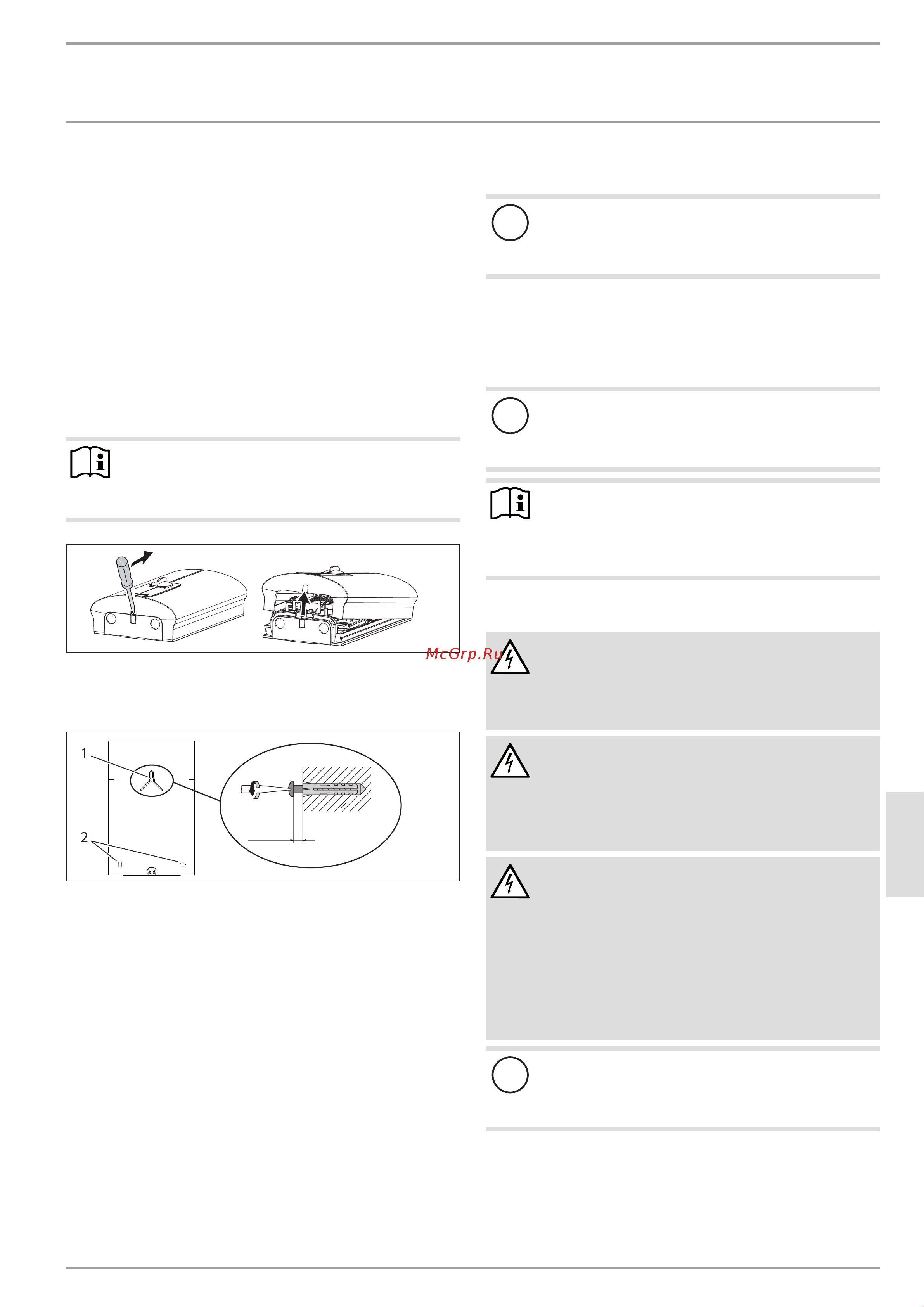

![Stiebel Eltron DCE 11/13 [9/19] Монтаж](/views2/1906669/page9/bg9.png)
РУССКИЙ
www.stiebel-eltron.com DCE 11/13| DCE 11/13 RC| DCE 11/13 H | 105
УСТАНОВКА
Монтаж
10. Монтаж
Стандартный монтаж
- Электроподключение прибора в верхней части
Другие способы подключения см. в главе
«Установка/ Варианты монтажа».
- Возможность выбора мощности подключения
- Защита от обваривания / ограничение температуры
- Электроподключение прибора в нижней части
10.1 Стандартный монтаж
Монтаж прибора
Указание
Установить прибор на стену.
Стена должна обладать достаточной несущей спо-
собностью.
D0000039991
Разблокировать запор с защелкой при помощи
отвертки.
Снять крышку прибора в направлении вперед.
5,5 - 6,5
1
2
D0000039992
1 Верхний крепежный винт
2 Нижние крепежные винты
С помощью шаблона для монтажа (внутри этого руко-
водства) наметить 3 отверстия для сверления.
Просверлить отверстия. Использовать подходящие
дюбели и шурупы с круглой или цилиндрической го-
ловкой (диаметр головки 8мм). Винты и дюбели не
входят в объем поставки.
Закрутить верхний шуруп на указанную глубину.
Навесить прибор на верхний шуруп. Потянуть прибор
вниз.
Выровнять прибор горизонтально. Завинтить 2 нижних
шурупа.
Подключение к водопроводу
!
Материальный ущерб
Для правильной работы прибора в линию подачи
холодной воды необходимо установить сетчатый
фильтр.
Монтаж смесителя
Установить смеситель. При этом следует также соблю-
дать положения инструкции по эксплуатации и уста-
новке смесителя.
!
Материальный ущерб
При монтаже всех соединений патрубки при-
бора необходимо удерживать гаечным ключом
соответствующего размера.
Указание
Только при напорном подключении DCE11/13 |
DCE11/13RC.
Смонтировать соединительный шланг 3/8, вхо-
дящий в комплект поставки, и тройник 3/8.
Подключение к сети электропитания
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все работы по электрическому подключению и
установке необходимо производить в соответ-
ствии с инструкцией.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Проверить подключение прибора к защитному
проводу.
Прибор должен отключаться от сети с размыкани-
ем всех контактов не менее 3мм на всех полюсах.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все поставляемые приборы оснащены кабелем
электропитания.
Неразъемное подключение допускается, если по-
перечное сечение электрического кабеля не мень-
ше, чем у кабеля электропитания прибора, входя-
щего в серийную комплектацию. Максимально до-
пустимое поперечное сечение провода составляет
4x6мм².
!
Материальный ущерб
Следует соблюдать данные на заводской табличке.
Напряжение сети должно совпадать с указанным
