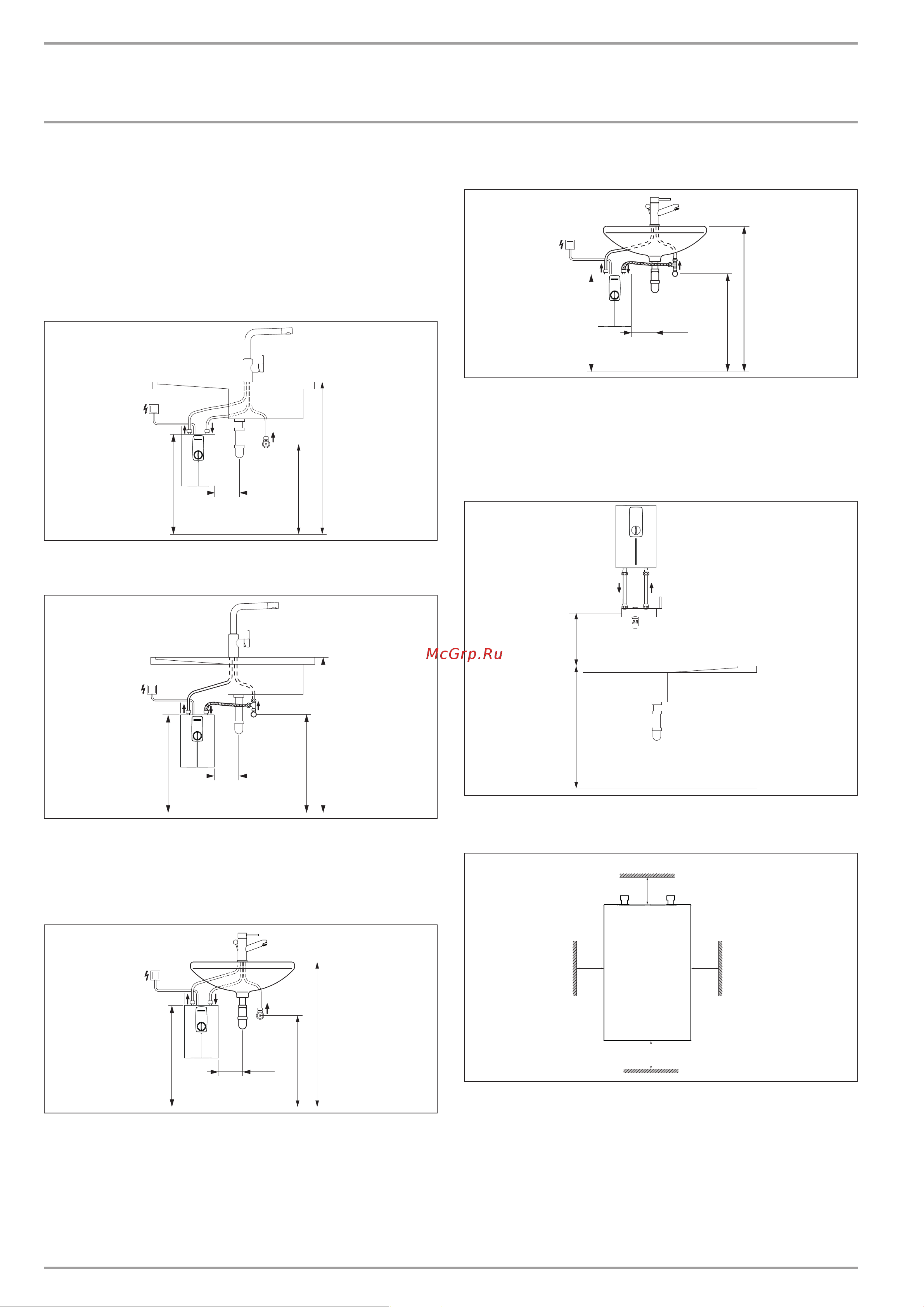

104 |DCE 11/13| DCE 11/13 RC| DCE 11/13 H www.stiebel-eltron.com
УСТАНОВКА
Подготовительные мероприятия
9.1 Место монтажа
Устанавливать прибор только вертикально, в незамерзаю-
щем помещении, недалеко от точки отбора.
9.1.1 Для монтажа под кухонной мойкой DCE11/13 |
DCE11/13RC
Безнапорный, с безнапорным смесителем
850
550-600
≈ 600
≥ 70
D0000039998
Напорный, с напорным смесителем
850
520 - 570
≈ 600
≥ 70
D0000039997
9.1.2 Для монтажа под раковиной умывальника
DCE11/13 | DCE11/13RC
Безнапорный, с безнапорным смесителем
850
520-570
≈ 600
≥ 70
D0000040000
Напорный, с напорным смесителем
850
520 - 570
≈ 600
≥ 70
D0000039999
9.1.3 Для монтажа над раковиной умывальника
DCE11/13H
Безнапорный, с безнапорным смесителем
Напорный, с напорным смесителем
850
200-300
D0000050407
9.2 Минимальные расстояния
≥20≥20
≥50
≥50
D0000060938
Необходимо соблюдать минимальные расстояния,
чтобы обеспечить бесперебойную эксплуатацию
