[Подготовка ККТ к эксплуатации]
Схема подключения ККТ к ТС КНО
ККТ АТОЛ 30Ф после регистрации в налоговых органах обеспечивает запись фискальных
данных в фискальный накопитель, формирует фискальные документы, обеспечивает передачу
фискальных документов в налоговые органы через оператора фискальных данных в
соответствии с правилами, установленными законодательством Российской Федерации о
применении контрольно-кассовой техники. Помимо этого, в ККТ есть возможность
подключения Технического средства контроля налоговых органов для осуществления проверки
и контроля данных, заархивированных в ФН. Контроль посредством ТС КНО может
осуществлять только налоговый инспектор. Контроль рекомендуется осуществлять при
закрытой смене. Чтобы считать информацию из фискального накопителя, установленного в
ККТ, нужно к выключенной ККТ подключить техническое средство контроля налоговых органов
по интерфейсу USB. Затем включить ККТ и произвести выгрузку данных из ФН посредством ТС
КНО и специализированного ПО. Подключение оборудования и выгрузка информации с ФН

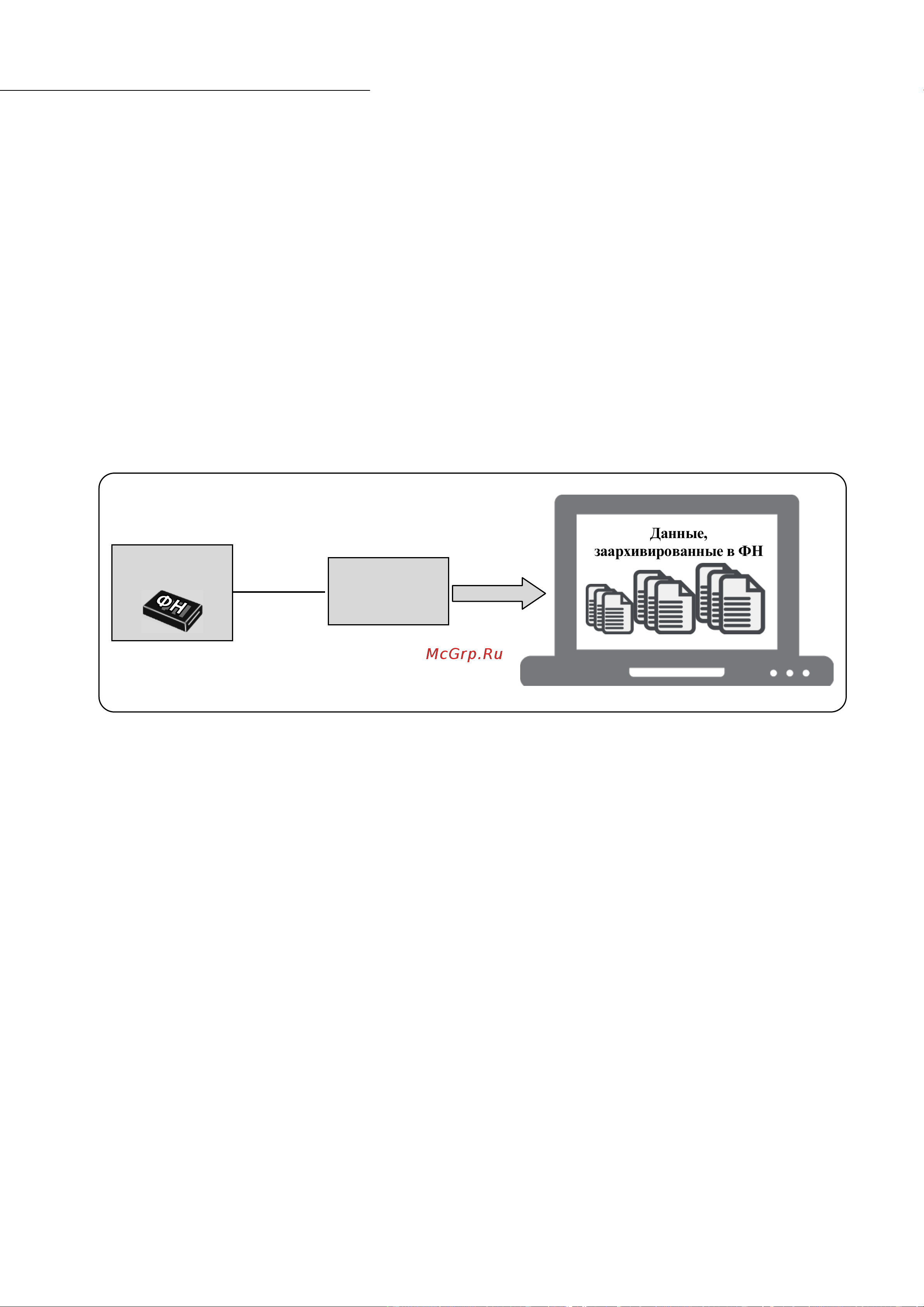

производится согласно схеме:
USB
ТС КНО
Данные,
заархивированные в ФН
ККТ с
