81
[Приложение 3]

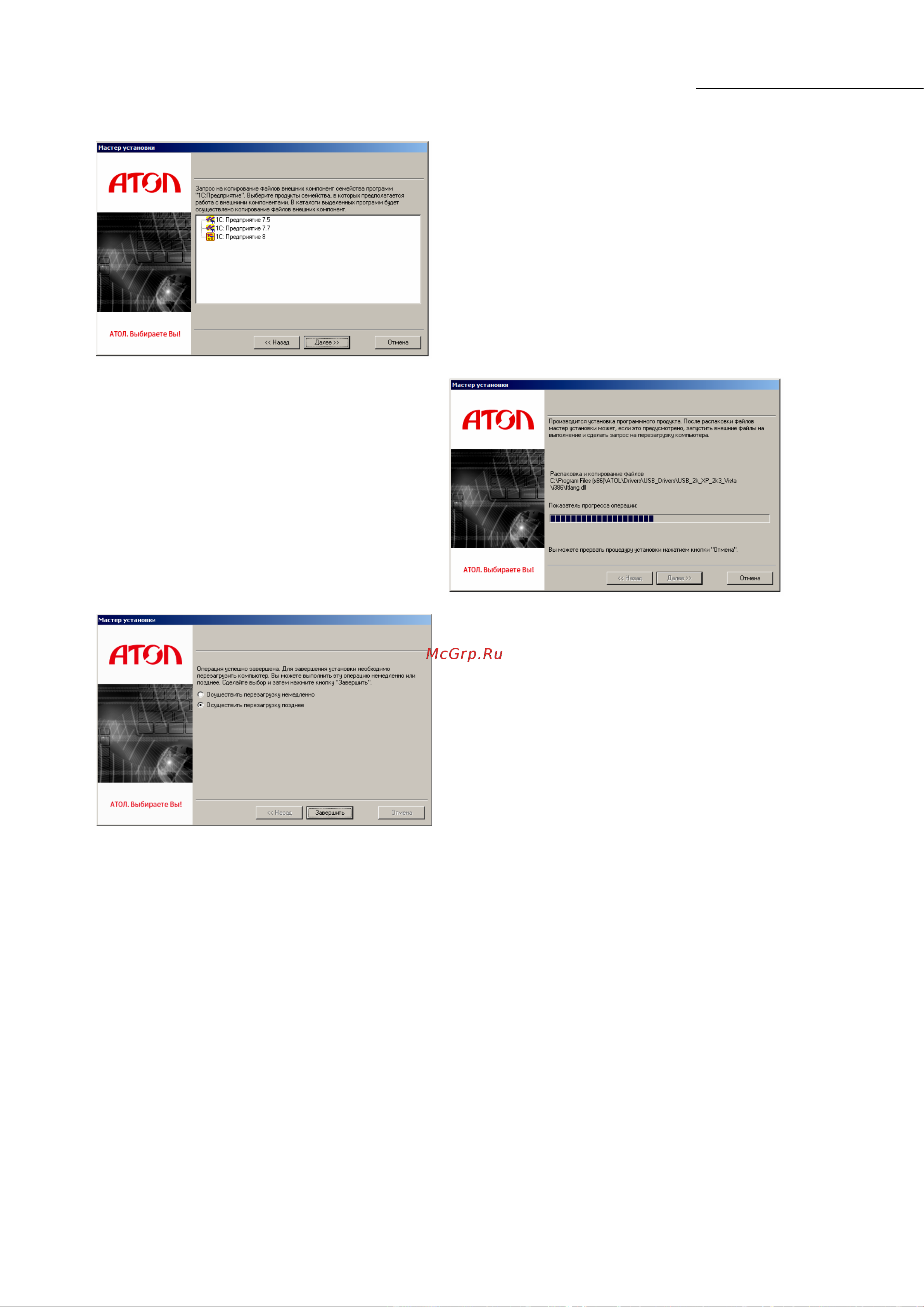

Запрос о копировании компонентов
семейства программ «1С:Предприятие».
Нужно подтвердить/отменить выбор и
нажать кнопку «Далее».
Дождаться завершения копирования и
регистрации всех необходимых модулей.
После того, как все файлы скопированы
на жесткий диск ПК и произведены
необходимые регистрации, появится окно,
информирующее об успешном
завершении инсталляции. По умолчанию в
окне установлен флаг «осуществить
перезагрузку позже». Для выхода из
программы нужно нажать кнопку
«Завершить».
В комплект драйвера входит «Тестовая утилита» для проверки всех функций и настройки
параметров ККТ и документация по работе с драйвером.
Подключение ККТ через USB-порт
При подключении ККТ через USB, при первом запуске необходимо установить программный
эмулятор COM-порта. Настройка и установка драйвера эмулятора происходит стандартными
средствами ОС «Установки и удаления оборудования». Для конфигурации Драйвера USB нужно
выполнить следующее:
1. Подключить ККТ к сети питания.
2. Подключить ККТ к ПК интерфейсным кабелем USB.
3. Перевести ККТ в канал обмена по USB.
4. Включить ККТ.
