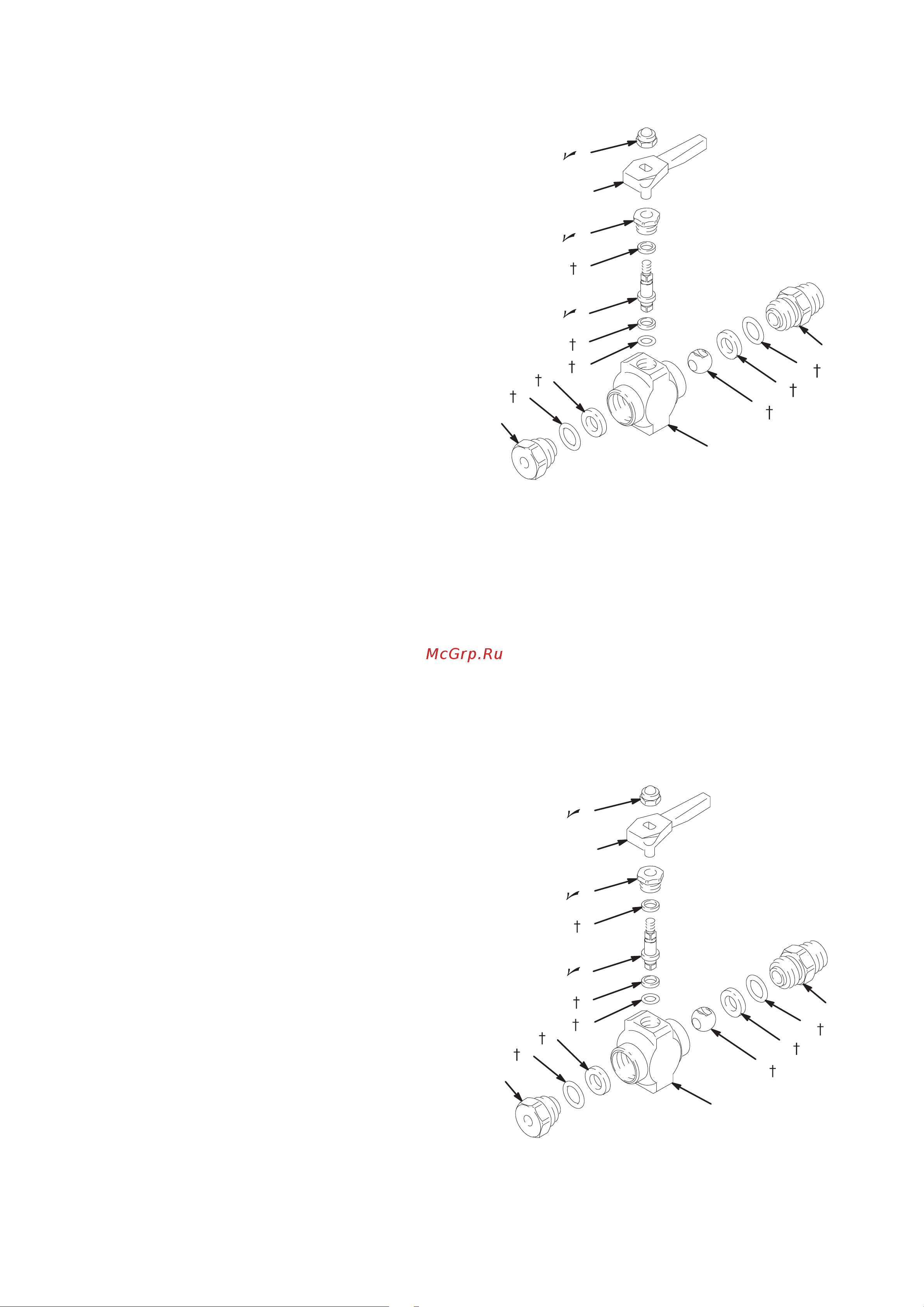

Детали одноходового клапана
Модель 224441 Максимальное рабочее давление: 35МПа
(350бар, 5000фунтов на кв.дюйм), 3/8npt(m) на одном конце,
фторэластомерные сальниковые уплотнения
Модель 235573 Максимальное рабочее давление: 35МПа
(350бар, 5000фунтов на кв.дюйм), 3/8npt(m) на одном конце,
фторэластомерные сальниковые уплотнения, карбидное
седло
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 102310 ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
1
2† 110242 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; фторэластомер
1
3† 110241 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; фторэластомер
2
4† 164900 ШАЙБА, плоская, нейлон
2
5† 178746 ШАРИК, клапан
1
6 165599 ШПИЛЬКА, клапан; 3/8npt(m)
1
7 165964 ГАЙКА, уплотнительная
1
8 178745 СТЕРЖЕНЬ, клапан
1
9† 172094 СЕДЛО, шарик, нейлон
2
10 178747 РЫЧАГ, клапан
1
11 178743 КОРПУС, клапан
1
13 186170 ПЕРЕХОДНИК
1
† Эти детали включены в ремонтный комплект 217559,
который можно приобрести отдельно.
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 102310 ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
1
2† 110242 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; фторэластомер
1
3† 110241 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; фторэластомер
2
4† 164900 ШАЙБА, плоская, нейлон
2
5† 165273 ШАРИК, клапан
1
6 165274 ШПИЛЬКА, клапан; 3/8npt(m)
1
7 165964 ГАЙКА, уплотнительная
1
8 187163 СТЕРЖЕНЬ, клапан
1
9† 172094 СЕДЛО, шарик, нейлон
2
10 178747 РЫЧАГ, клапан
1
11 178743 КОРПУС, клапан
1
13 186170 ПЕРЕХОДНИК
1
† Эти детали включены в ремонтный комплект 217559,
который можно приобрести отдельно.
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
6
3
9
5
11
9
3
1
10
7
8
4
2
4
13
6
3
9
5
11
9
3
1
10
7
8
4
2
4
13
