18 312909ZAF
Детали запорной арматуры
Модели 16T481, 24S039 Максимальное рабочее давление:
50МПа (500бар, 7250фунтов на кв.дюйм), 3/4npt(f) x 3/4npt(f)
Модели 25C189, 127631 Максимальное рабочее давление:
50МПа (500бар, 7250фунтов на кв.дюйм), 1/2 npt(m) x
1/2 npt(m)– модель 25C189, 3/4 npt(m) x 1/2 npt(m)–
модель 127631
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 16T479
24S040
ГАЙКА, седло (модель 16T481)
ГАЙКА, седло (модель 24S039)
1 1
2 102595 НАБИВКА, уплотнительное
кольцо круглого сечения
1
3 102972 ШАРИК, металлический 1
4 108361 ПРУЖИНА, нажимная 1
5 181535
17A621
ФИКСАТОР, пружина (модель
16T481) ФИКСАТОР, пружина
(модель 24S039)
1 1
6 181492
17A619
НАПРАВЛЯЮЩАЯ, шар (модель
16T481) НАПРАВЛЯЮЩАЯ, шарик
(модель 24S039)
1 1
7 16T477
17A617
КОРПУС, шаровой клапан (модель
16T481) КОРПУС, шаровой клапан
(модель 24S039)
1 1
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 127882
25C190
ГАЙКА, седло (вкл.детали 2* и 3)
(модель- 127631) ГАЙКА, седло
(вкл.детали 2* и 3) (модель
25C189)
1 1
2 102595 НАБИВКА, уплотнительное
кольцо круглого сечения
1
3 102972 ШАРИК, металлический 1
4 108361 ПРУЖИНА, компрессор
1
5 181535 ФИКСАТОР, пружина
1
6 181492 НАПРАВЛЯЮЩАЯ, шарик
1
7 17A091 КОРПУС, шаровой клапан 1
8 245143 КЛАПАН, давления,
стравливающий
1
*Если выпускная запорная арматура разобрана,
уплотнительное кольцо круглого сечения (2) необходимо
заменить. Уплотнительное кольцо круглого сечения должно
быть раздроблено и не подлежит повторному
использованию.
1
2
3
4
5
6
7
1
2
3
4
5
6
7

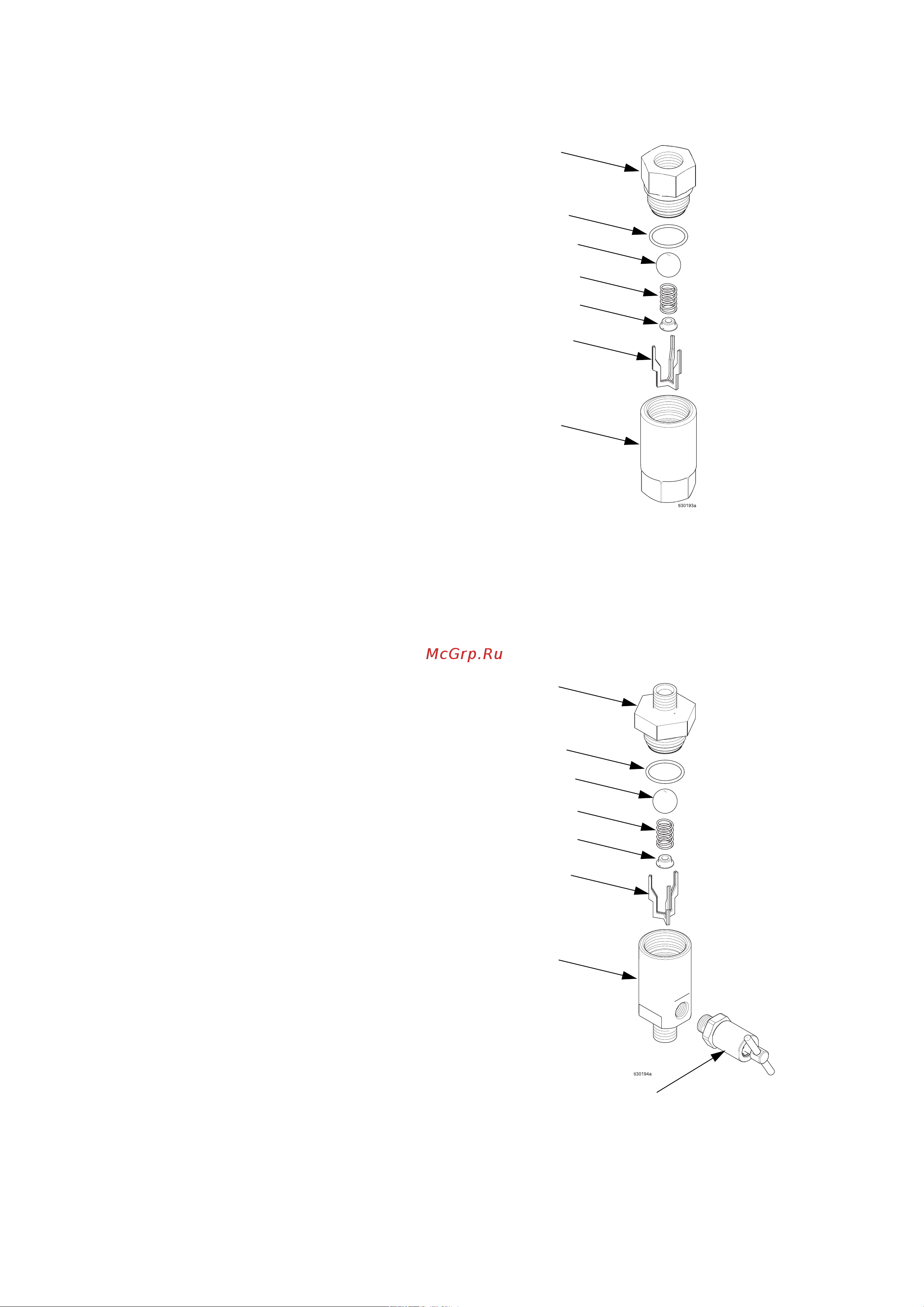

Модели 16T481, 24S039
Модели 25C189, 127631
8
