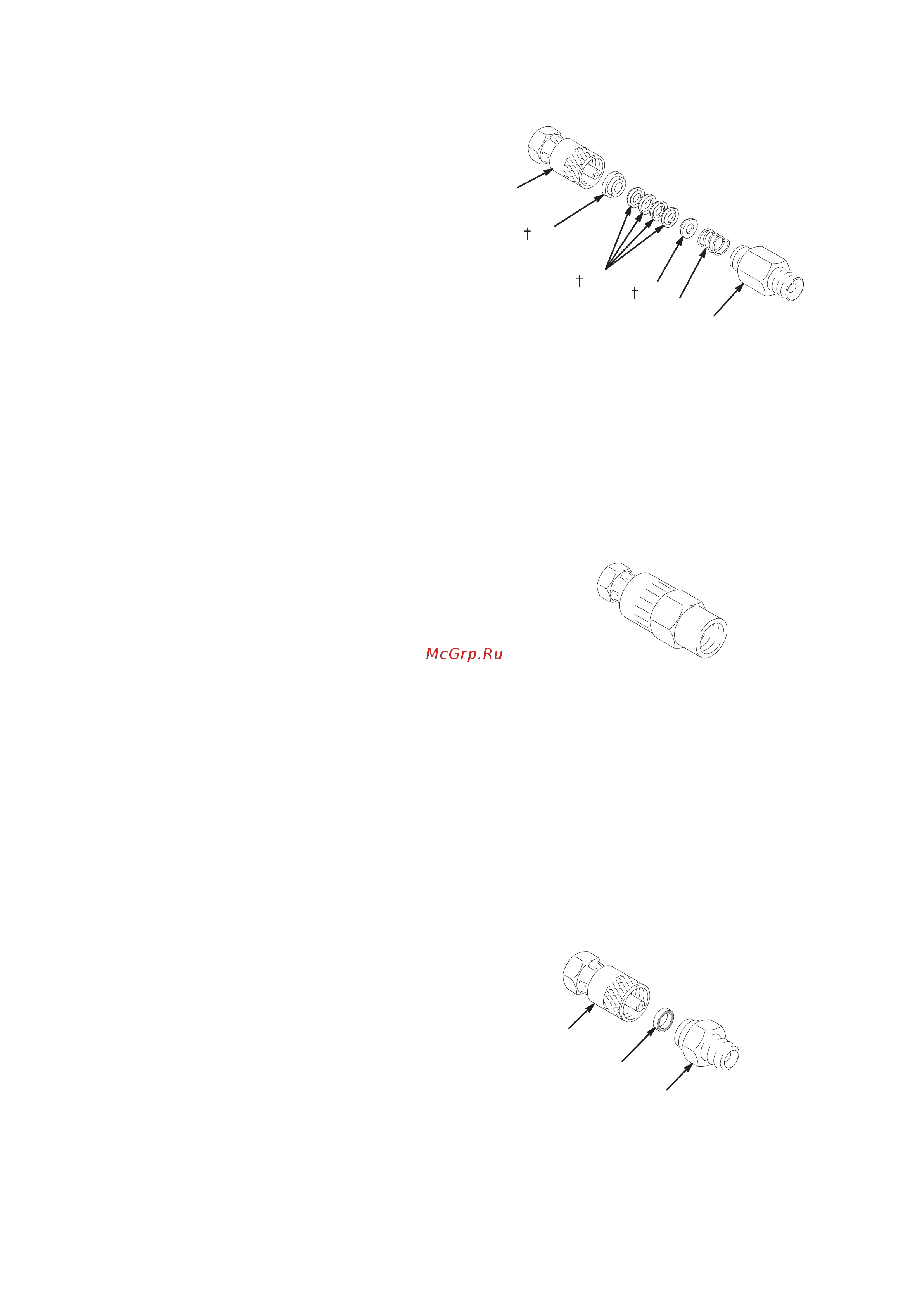

Детали шарнирного соединения
ПРИМЕЧАНИЕ. Касательно других шарнирных
соединений высокого давления см.инструкции
в руководстве 307005.
Модель 239663 (серия B) (это шарнирное соединение
не подлежит ремонту)
Максимальное рабочее давление:
25МПа (250бар, 3600фунтов на кв.дюйм), 1/4npt(m) x
1/4npsm(f), шарнирное соединение, кожаные уплотнители
Модель 223341 (серия B) (это шарнирное соединение
не подлежит ремонту)
Максимальное рабочее давление:
25МПа (250бар, 3600фунтов на кв.дюйм), 1/4npt(m) x
1/4npsm(f), шарнирное соединение, уплотнители из ПТФЭ
Модель 214926 (это шарнирное соединение не
подлежит ремонту)
Максимальное рабочее давление:
35МПа (350бар, 5000фунтов на кв.дюйм), 1/2npsm(f) x
3/8npt(f), кожаные уплотнители.
Модель 214925 (это шарнирное соединение не
подлежит ремонту) Максимальное рабочее давление:
35МПа (350бар, 5000фунтов на кв.дюйм), 1/4npsm(f) x
3/8npt(f), кожаные уплотнители.
Модель 236987 Максимальное рабочее давление: 51МПа
(510бар, 7400фунтов на кв.дюйм), 1/4npsm(f) x 1/4npsm(m),
сальниковое уплотнение из ПТФЭ
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
2 150516*† САЛЬНИК, входящий
1
3 150522 ПРУЖИНА
1
4 157894*† САЛЬНИК, охватывающий
1
5 188986 КОРПУС, шарнирное соединение
1
6 162694* V-ОБРАЗНОЕ УПЛОТНЕНИЕ, кожа
(модель 239663)
4
183978† V-ОБРАЗНОЕ УПЛОТНЕНИЕ, ПТФЭ
(модель 223341)
4
7
КОРПУС не продается отдельно
1
* Эти детали включены в ремонтный комплект 207839,
который можно приобрести отдельно.
† Эти детали включены в ремонтный комплект 223342,
который можно приобрести отдельно.
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
4 112725 САЛЬНИКОВОЕ УПЛОТНЕНИЕ;
ПТФЭ
1
6 189966 КОРПУС, шарнирное соединение
1
7 КОРПУС не продается отдельно
1
*4
*6
*2
3
5
7
Модели 239663 и 223341
Модели 214925 и 214926
7
4
6
Модель 236987
