![Graco XM 50 XM5F00 [17/20] Внимание](/views2/1904705/page17/bg11.png)
312909ZAF 17

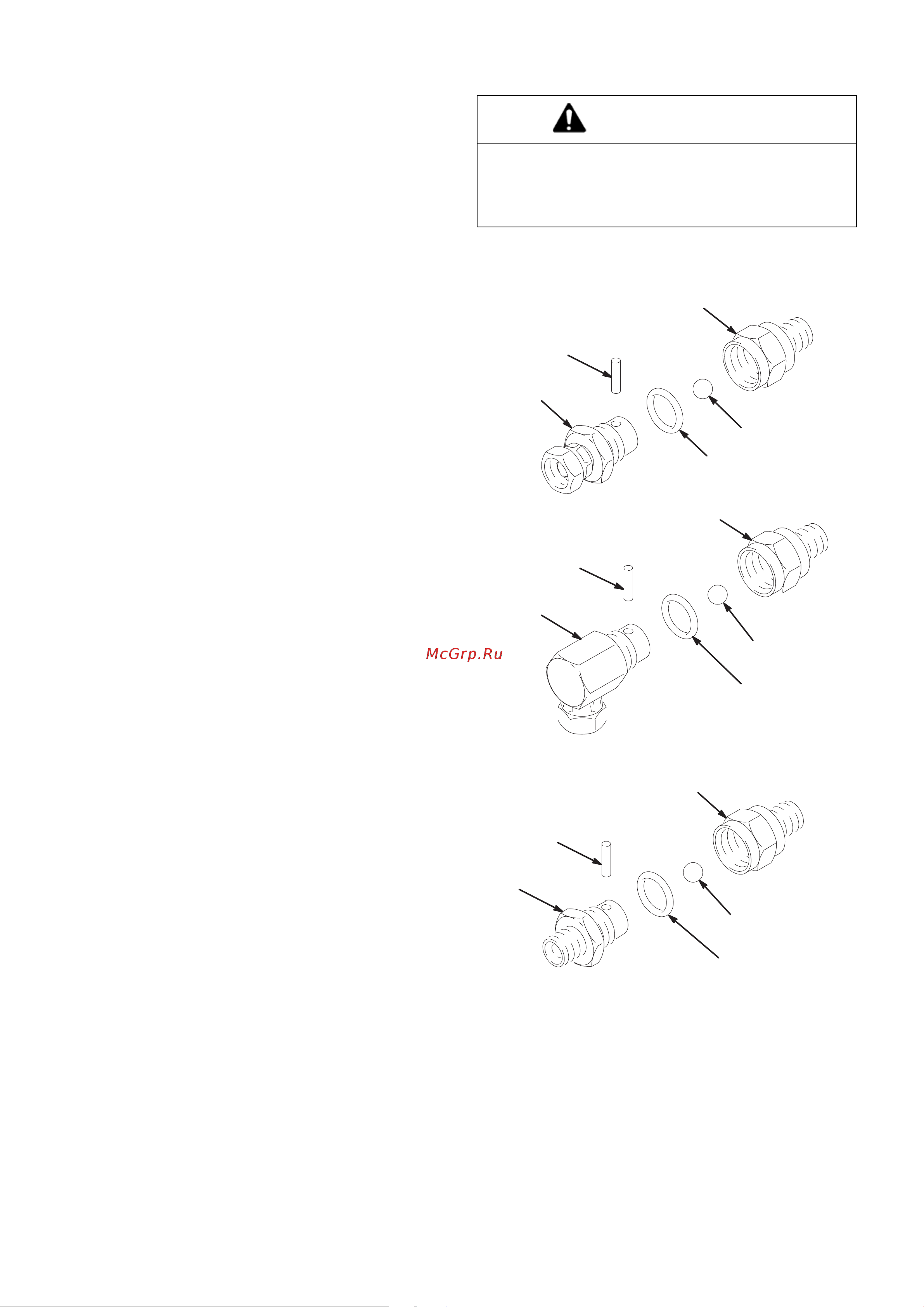

Детали запорной арматуры
ПРИМЕЧАНИЕ. Для надлежащего функционирования
клапан должен быть установлен в вертикальном
положении с обращенным вверх корпусом
(справ.№3, внизу).
Модель 206831
Максимальное рабочее давление: 21МПа
(210бар, 3000фунтов на кв.дюйм), 3/8npt(m) x 3/8npsm(f),
шарнирное соединение
Модель 206833 Максимальное рабочее давление: 21МПа
(210бар, 3000фунтов на кв.дюйм), 3/8npt(m) x 3/8npsm(f),
шарнирное соединение 90°
Модель 206962 Максимальное рабочее давление: 21МПа
(210бар, 3000фунтов на кв.дюйм), 3/8npt(mbe)
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 206830 КОРПУС, клапан
1
2 101874 ШАРИК, нерж. сталь; диаметр
13мм (0,5дюйма)
1
3 166700 КОРПУС, переходник
1
4 166701 ШТИФТ
1
5 166702 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
КРУГЛОГО СЕЧЕНИЯ; нитрильный
каучук
1
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 206832 КОРПУС, клапан
1
2 101874 ШАРИК, нерж. сталь; диаметр
13мм (0,5дюйма)
1
3 166700 КОРПУС, переходник
1
4 166701 ШТИФТ
1
5 166702 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
КРУГЛОГО СЕЧЕНИЯ; нитрильный
каучук
1
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 206961 КОРПУС, клапан
1
2 101874 ШАРИК, нерж. сталь; диаметр
13мм (0,5дюйма)
1
3 166700 КОРПУС, переходник
1
4 166701 ШТИФТ
1
5 166702 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
КРУГЛОГО СЕЧЕНИЯ; нитрильный
каучук
1
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
ВНИМАНИЕ!
Запрещается промывать нитриловые уплотнительные
кольца в разбавителях ароматических веществ,
поскольку эти разбавители станут причиной
ухудшения характеристик уплотнительных колец.
4
3
2
1
4
3
2
1
4
3
2
5
n
1
5n
5n
Модель 206831
Модель 206833
Модель 206962
