21
RU
Подготовка к эксплуатации
HDMI - это сокращение от High-
Definition Multimedia Interface. Это
интерфейс, который используется для
передачи аудио- и видеосигналов в
цифровом формате.
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
Примечание
Обязательно измените заводские установки
для кнопки ввода DVD на пульте
дистанционного управления, чтобы эту
кнопку можно было использовать для
управления DVD-проигрыватель. Для
получения дополнительной информации см.
раздел “Изменение назначений кнопок” (стр.
69).
Функции HDMI
• Цифровые звуковые сигналы,
передаваемые HDMI, могут выводиться
через громкоговорители, подсоединенные
к ресиверу. Данный сигнал поддерживает
Dolby Digital, DTS и линейный PCM сигнал.
• Этот ресивер поддерживает передачу в
формате xvYCC.
• Этот ресивер поддерживает функцию
Контроль по HDMI – Простая настройка.
Для получения подробной информации см.
раздел “Kонтроля по HDMI” (стр. 60).

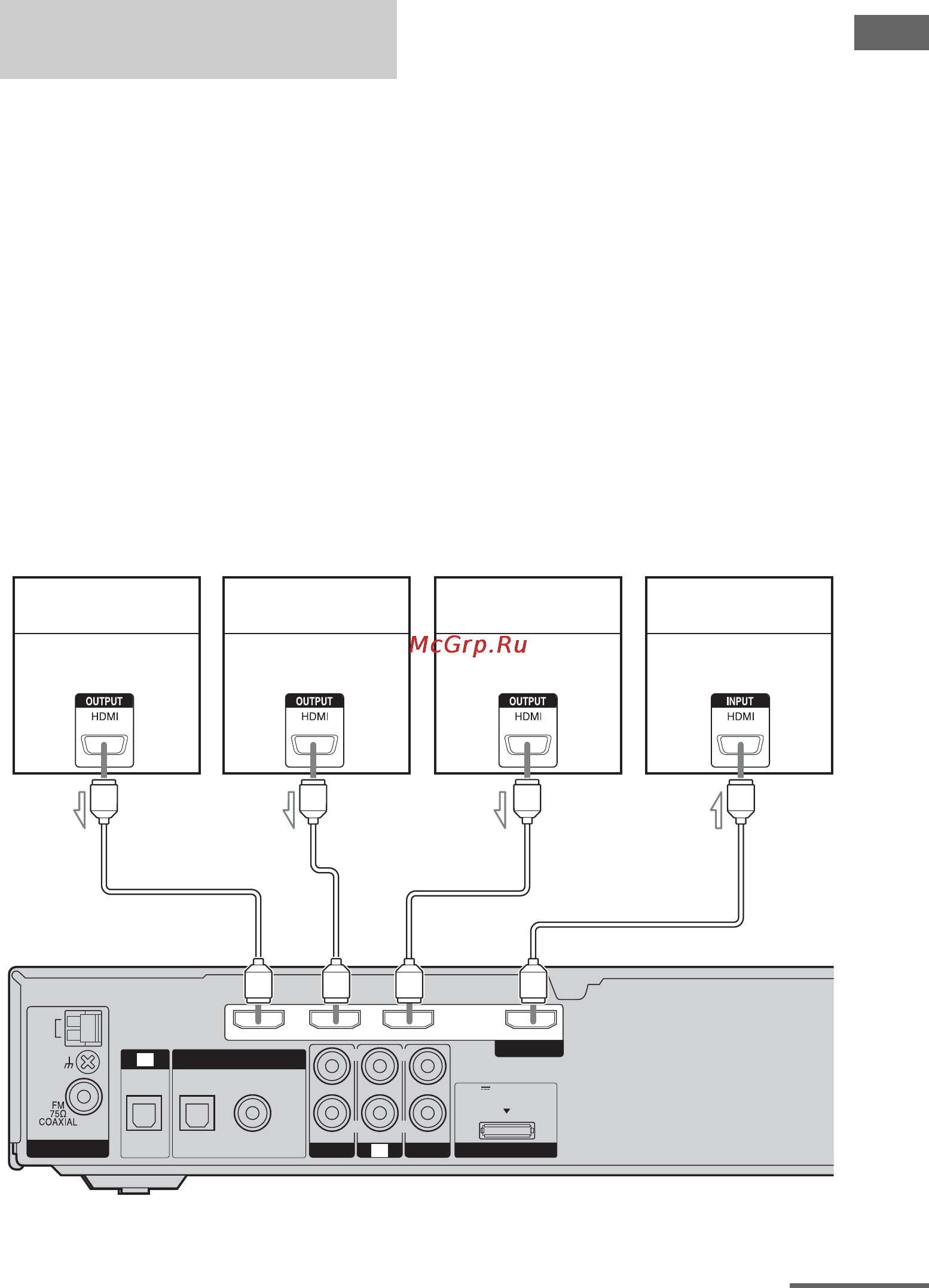

Подключение компонентов
с гнездами HDMI
R
L
R
L
OPT IN OPT IN
VIDEO 2
COAX IN AUDIO IN
DVD
DVD INSAT IN BD IN OUT
ANTENNA
SA-CD/CD
AUDIO IN AUDIO IN
VIDEO 1
HDMI
AM
RTDMPO
DIGITAL
TV
TV
DC5V 700mA MAX
R
L
R
L
A Кабель HDMI (не входит в комплект)
Рекомендуется использовать кабель HDMI Sony.
Проигрыватель
дисков Blu-ray
телевизор,
проектор и т.п.
DVD-проигрыватель
Аудио/
видеосигналы
A
Аудио/
видеосигналы
Аудио/
видеосигналы
Аудио/
видеосигналы
AAA
Спутниковый тюнера,
Компьютерная
приставка
продолжение следует
