Sony HT-SF1300 [9/84] Задняя панель
![Sony HT-SF1300 [9/84] Задняя панель](/views2/1090762/page9/bg9.png)
9
RU
Подготовка к эксплуатации

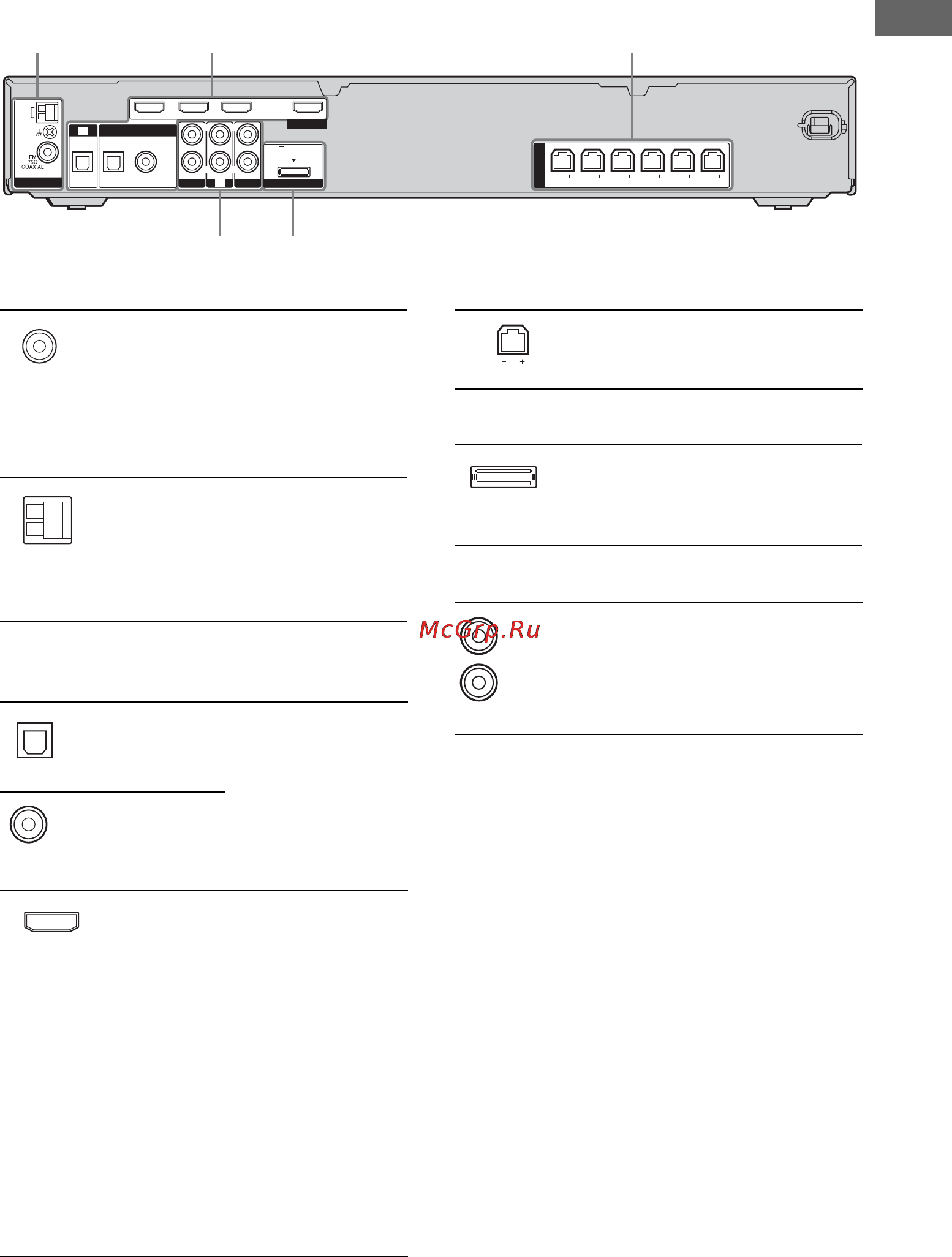

Задняя панель
4
12 3
5
OPT IN OPT IN
VIDEO 2
COAX IN AUDIO IN
DVD
DVD INSAT IN BD IN OUT
ANTENNA
SA-CD/CD
AUDIO IN AUDIO IN
FRONT R
VIDEO 1
SPEAKERS
HDMI
AM
R
L
R
L
FRONT L SUR R SUR L CENTER SUBWOOFER
RTDMPO
DIGITAL
TV
DC5V 700mA MAX
TV
A Секция ANTENNA
Гнездо
FM
ANTENNA
Для подсоединения
проволочной
антенны FM,
входящей в
комплект данного
ресивера
(стр. 25).
Pазъемам
AM
ANTENNA
Для подсоединения
рамочной антенны
AM, входящей в
комплект данного
ресивера
(стр. 25).
B Секция DIGITAL INPUT/OUTPUT
Гнездо
OPT IN
Для подсоединения
DVD-проигрыва-
теляи т.п. Гнездо
COAX IN
обеспечивает
улучшенное
качество громкого
звука (стр. 23).
Гнездо
COAX IN
Гнездо
HDMI IN/
OUT
Подключение к
DVD-
проигрывателю,
проигрывателю
дисков Blu-ray и т.п.
выводится на
телевизор или
проектор, в то
время как звук
выводится через
телевизор или/и
громкоговорители,
подключенные к
данному ресиверу
(стр. 21).
C Секция SPEAKERS
Подключается к прилагаемым
громкоговорителям и
сабвуферу (стр. 18).
D Секция DMPORT
Гнездо
DMPORT
Для подключения к
адаптеру DIGITAL
MEDIA PORT
(стр. 67).
E Секция AUDIO INPUT
Гнездо
AUDIO
IN
Для подсоединения
Super Audio CD
проигрывателя,
CD-проигрывателя
и т.п. (стр. 20, 23).
Белый
(L)
Красный
(R)
