Sony HT-SF1300 [61/84] Подключение телевизора и других компонентов
![Sony HT-SF1300 [61/84] Подключение телевизора и других компонентов](/views2/1090762/page61/bg3d.png)
61
RU
Kонтроля по HDMI
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
Прослушивание
многоканального объемного
звука с телевизора
Можно прослушивать многоканальный
объемный звук с телевизора через
громкоговорители, подключенные к
ресиверу.

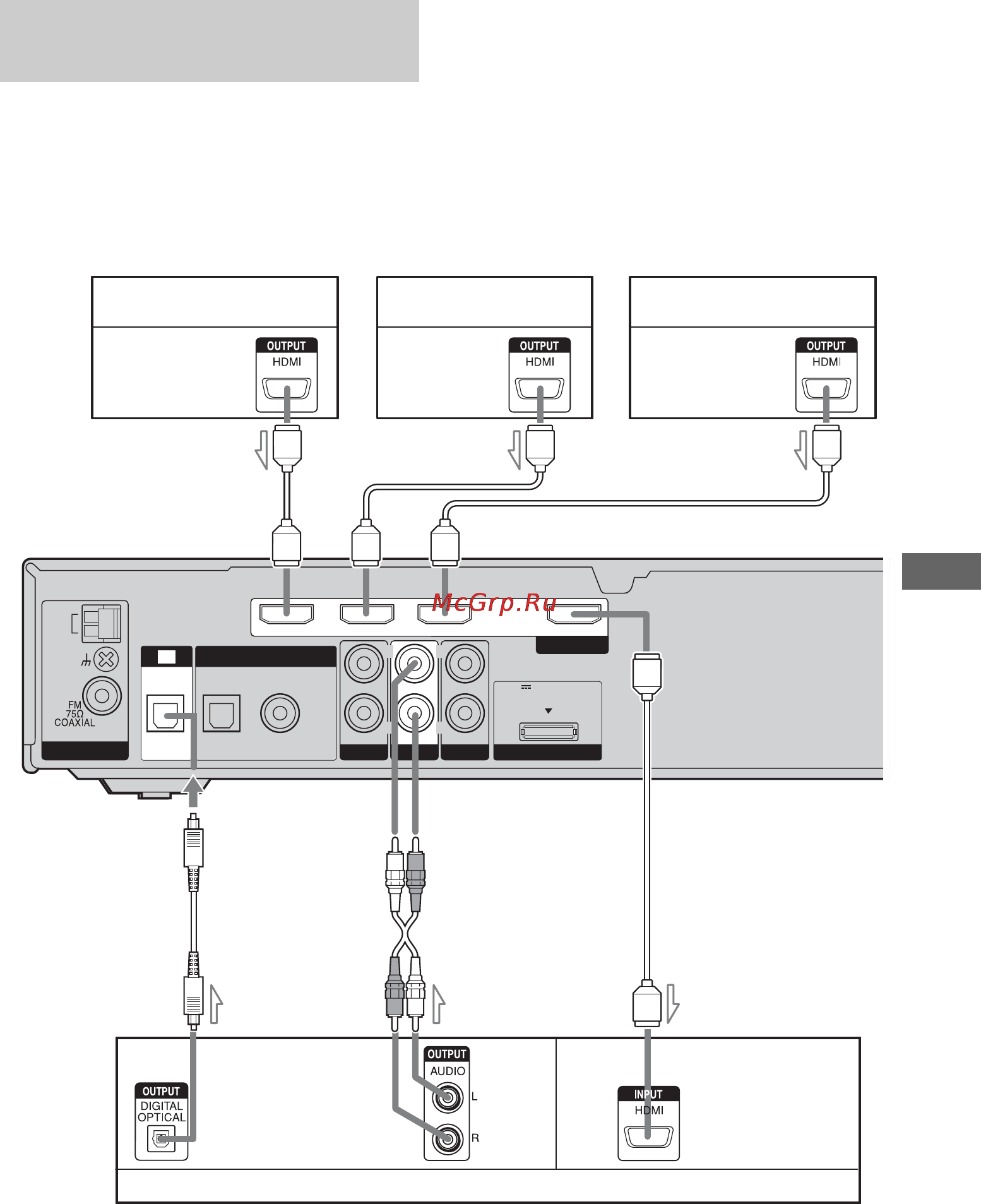

Соедините выходное гнездо OPTICAL
телевизора с входным гнездом TV OPT
IN данного ресивера.
a)
Подключите хотя бы один из аудиошнуров (B или C).
Подключение телевизора
и других компонентов
R
L
R
L
OPT IN
VIDEO 2
COAX IN AUDIO IN
DVD
DVD INSAT IN BD IN OUT
ANTENNA
SA-CD/CD
AUDIO IN
VIDEO 1
HDMI
AM
RTDMPO
DIGITAL
TV
DC5V 700mA MAX
R
L
R
L
OPT IN
TV
AUDIO IN
Спутниковый тюнер/
компьютерная приставка
A Кабель HDMI (не входит в комплект)
Рекомендуется использовать кабель HDMI Sony.
B Оптический цифровой кабель (не входит в комплект)
a)
C Аудиокабель (не входит в комплект)
a)
DVD-проигрыватель
Проигрыватель
дисков Blu-ray
Аудио/
видеосигналы
Аудио/
видеосигналы
Аудио/
видеосигналы
Аудиосигналы
Телевизор, и т.п.
Аудио/
видеосигналы
AA A
ACB
