23
RU
Подготовка к эксплуатации

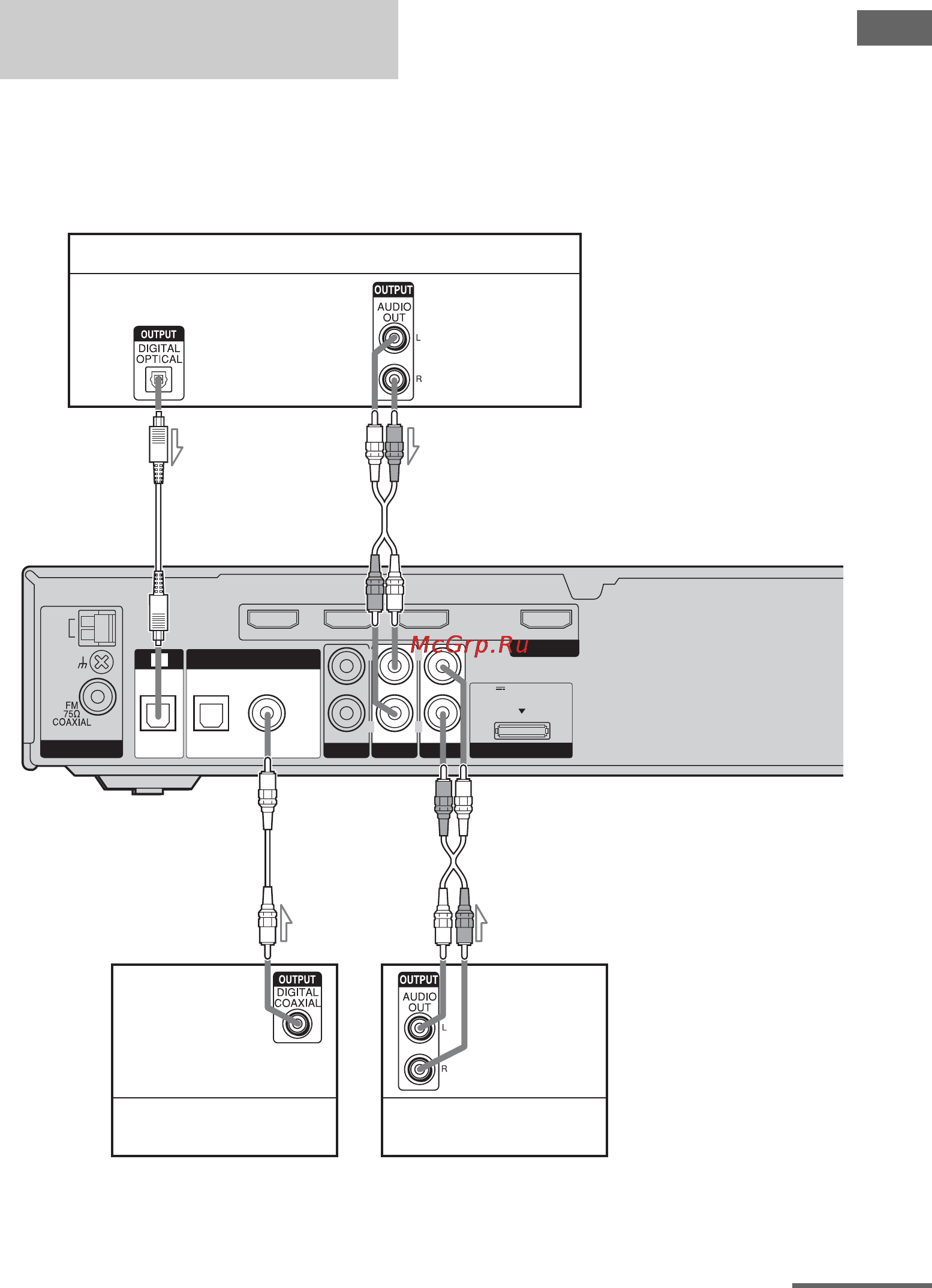

На следующем рисунке показано
подключение видеокомпонентов, таких
как проигрыватель DVD, DVD-
рекордер или видеомагнитофон.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
Подключение
видеокомпонентов
R
L
R
L
AUDIO IN
DVD INSAT IN BD IN OUT
ANTENNA
SA-CD/CD
AUDIO IN
TV
AUDIO IN
HDMI
AM
RTDMPO
DIGITAL
DC5V 700mA MAX
R
L
R
L
OPT IN OPT IN
VIDEO 2
COAX IN
DVD
VIDEO 1
TV
DVD-проигрыватель/
DVD-рекордер
A Оптический цифровой кабель (не входит в комплект)
B Аудиокабель (не входит в комплект)
C Коаксиальный цифровой кабель (не входит в комплект)
AB
BC
Аудиосигналы
Аудиосигналы
Аудиосигналы
Телевизор
Видеомагнитофон
продолжение следует
