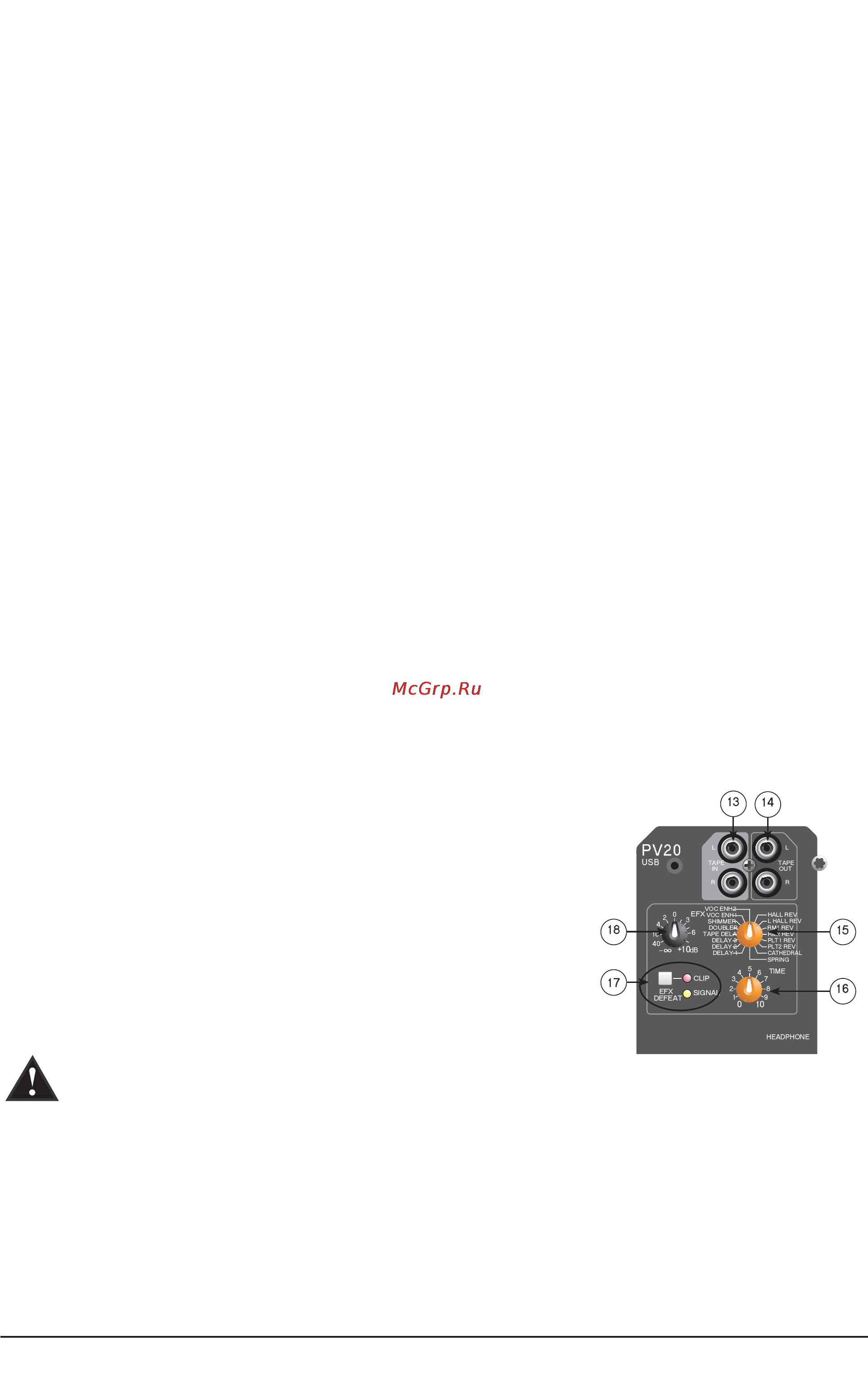

Peavey PV 14 [5/14] И 14 разъемы таре in out 38 и 37

Содержание

• Peavey pvlo 14 20 1
• Pv10 14 20 руководство пользователя 1 1
• Гарантийное обслуживание 1
• Переносной микшер 1
• Руководство пользователя 1
• Правила техники безопасности 2
• Раи0 14 20 руководство пользователя 2
• Pv10 14 20 руководство пользователя 3 3
• Введение 3
• Возможности 3
• Pv10 14 20 руководство пользователя 4
• Переключатель обрезного фильтра низкой частоты 4
• Регулятор gain 4
• Регулятор low eq 4
• Регулятор mid eq 4
• Регулятор н1 eq 4
• Регулятор посыла на мониторы мош второй регулятор посыла на мониторы предусмотрен только на микшере pv2o 4
• Фронтальная панель 4
• Pv10 14 20 руководство пользователя 5 5
• И 14 разъемы таре in out 38 и 37 5
• Индикатор clip 5
• Индикатор sig 5
• Кнопка mute 5
• Регулятор pan 5
• Регулятор посыла на эффекты ерх 5
• Фейдер 5
• Pv10 14 20 руководство пользователя 6
• Индикаторы signal зеленый и clip красный 6
• Индикаторы signal и clip используются при установке уровней сигналов поступающих на входы процессоров эффектов микшеров pv10 pv14 и pv20 уровень входного сигнала процессора эффектов зависит от положений фейдеров канала канальных регуляторов посылов на эффекты и мастер регулятора посыла на 6
• Переключатель выбора эффектов 6
• Позволяет устанавливать временные параметры выбранного эффекта реверберации или задержки 6
• Регулятор time 6
• С помощью этого поворотного переключателя осуществляется выбор одного из шестнадцати доступных эффектов 6
• Эффект описание применение параметр 6
• Pv10 14 20 руководство пользователя 7 7
• Измерители 7
• Индикатор power 7
• Индикатор включения фантомного питания 7
• Переключатель phantom 7
• Переключатель таре то стик нр 7
• Регулятор efx send 7
• Регулятор headphone 7
• Регулятор mon send 7
• Регулятор возврата эффектов ерх 7
• Pv10 14 20 руководство пользователя 8
• Входы line 8
• Входы mic 8
• Мастер фейдеры 8
• Переключатель a в input 8
• Переключатель contour 8
• Переключатель таре usb то mix 8
• Разъем insert 8
• Регулятор таре usb то main только для pv2o 8
• Стереофонические входы 8
• Тыльная панель 8
• Pv10 14 20 руководство пользователя 9 9
• Выход на мониторы mon send 9
• Выход на наушники 9
• Выход на эффекты efx send 9
• Выходы ctrl room 9
• Основные выходы left right out 9
• Переключатель питания 9
• Сетевой разъем 9
• Pv10 14 20 руководство пользователя 10
• Порт usb и регулятор record level 10
• Pv10 14 20 руководство пользователя 11
• Блок схема микшеров pv1o pv14 и 11
• Pv10 14 20 руководство пользователя 12
• Pv1o pv14 и pv20 12
• Входы 12
• Выходы 12
• Диапазон регулировки чувствительности линейного входа 10 дб 40 дб 12
• Диапазон регулировки чувствительности линейного стереофонического входа сигнал отсутствует 20 дб 12
• Диапазон регулировки чувствительности микрофонного входа 10 дб 60 дб 12
• Линейный вход основной выход бебт юснт 60 дб максимальное усиление 12
• Микрофонный вход основной выход беет июнт 88 дб максимальное усиление 12
• Технические характеристики микшеров 12
• Чувствительиость усиление 12
• 0 007 искажения микрофонного предусилителя 13
• 0 05 типовой диапазон 10 гц 80 кгц 13
• 0 2 20 гц 20 кгц микрофонный вход выход бегт мснт диапазон 10 гц 80 кгц 13
• 129 dbu вход под нагрузкой 150 ом 13
• Pv10 14 20 руководство пользователя 13 13
• Pv10 30 0 см ширина х 37 7 см глубина х 8 9 см высота 13
• Pv14 40 6 см ширина х 37 7 см глубина х 8 9 см высота 13
• Pv20 56 см ширина х 40 см глубина х 8 см высота 13
• Взаимовлияние каналов аттенюация 13
• Габариты 13
• Дб минимально 20 гц 20 кгц 13
• Дб типовой 1 кгц 13
• Измерители 13
• Индикаторы сигнала перегрузки 13
• Коэффициент нелинейных искажений тно 13
• Коэффициент ослабления синфазного сигнала входы mic 13
• Микрофонный вход основной выход ьерт шснт 14 гц 25 кгц 0 дб 1 дб 13
• Примечание по установке не располагайте легко воспламеняющиеся объекты рядом с прибором если избежать этого невозможно то не размещайте их ближе чем 20 2 см от верхней поверхности 30 8 см от боковой и 30 8 см от тыльной 13
• Светодиоды красного цвета загораются при достижении сигналом уровня который на 3 дб ниже порога запирания 13
• Сегментные пиковые показания 0 дб 4 dbu 13
• Стереофонический линейный вход основной выход беет юснт 40 дб максимальное усиление 13
• Частотная характеристика 13
• Шумы и наводки 13
• Эквивалентный входной шум ein 13
• Вес 14
• Питание 14
• Ру10 14 20 руководство пользователя 14

Похожие устройства

• Festool Rutscher RS 100 CQ-Plus в контейнере 567760 Инструкция по эксплуатации
• Zyxel MAX208M2W Инструкция по эксплуатации
• Bosch MUM 46.. Инструкция по эксплуатации
• Garmin GPSMAP 62s Инструкция по эксплуатации
• Zyxel NWA5160N Инструкция по эксплуатации
• Peavey PV 14 USB Инструкция по эксплуатации
• Brita ElemarisXL-BM Bl Инструкция по эксплуатации
• Festool Rutscher RTS 400 EQ-Plus в контейнере 567813 Инструкция по эксплуатации
• Bosch MUM 44.. Инструкция по эксплуатации
• Garmin GPSMAP 62 Инструкция по эксплуатации
• Festool Rutscher RS 300 Q 567490 Инструкция по эксплуатации
• Peavey PV 20 USB Инструкция по эксплуатации
• Zyxel MAX-306HW2 Инструкция по эксплуатации
• Bosch MCM 53.. Инструкция по эксплуатации
• Brita Aluna-XL-Blue Инструкция по эксплуатации
• Garmin zumo 500 Инструкция по эксплуатации
• Peavey PV 6 Инструкция по эксплуатации
• Bosch MCM 52.. Инструкция по эксплуатации
• Festool Rutscher RS 200 Q 567764 Инструкция по эксплуатации
• Brita Aluna New(белый) Инструкция по эксплуатации

7 Регулятор посыла на эффекты ЕРХ Данный регулятор предназначен для установки уровня сигнала канала посылаемого в микс эффектов Сигнал посыла на эффекты отбирается после фейдера уровня громкости канала 12 и поэтому зависит от его положения 8 Регулятор PAN Позволяет позиционировать сигнал канала в стереофонической картинке общего микса В крайнем левом положении до упора против часовой стрелки сигнал присутствует только в левом канале а в крайнем правом положении до упора по часовой стрелке в правом В стереофонических каналах 5 6 и 7 8 микшера PV10 11 12 и 13 14 модели PV14 17 18 и 19 20 модели PV20 данный регулятор работает в качестве регулятора баланса между относительными уровнями сигналов левого и правого каналов 9 Кнопка Mute Обеспечивает быстрый способ удаления сигнала канала из основных миксов левого и правого канала без изменения положений регуляторов канала При нажатии данная кнопка также мьютирует сигналы посылов на мониторы и эффекты 10 Индикатор CLIP Индикатор сигнализирует о мьютировании канала или о том что уровень сигнала близок к порогу перегрузки канала Схема индикации запирания канала отслеживает уровни сигналов в нескольких точках тракта исключая тем самым возникновение перегрузки на всем протяжении следования сигнала от входа до выхода канала Индикатор загорается при достижении сигналом уровня 19 dBu В этом случае коэффициент усиления канала должен быть понижен с помощью регуляторов чувствительности или эквалайзера Загорание индикатора сигнализирует о том что запас динамического диапазона составляет 3 дБ 11 Индикатор SIG Данный индикатор загорается в том случае если сигнал канала достигает уровня приблизительно 20 dBu Индикатор позволяет судить не только о наличии сигнала канала но и служит простым измерителем его уровня 12 Фейдер Предназначен для регулировки уровня выходного сигнала канала направляемого на левую и правую шины Оптимальное положение данного регулятора соответствует позиции О единичное усиление От фейдера канала также зависит и уровень посыла на эффекты 13 и 14 Разъемы ТАРЕ IN OUT 38 и 37 Входные разъемы предназначены для подключения различных источников сигналов линейных уровней кассетных дек CD звуковых карт компьютеров и так далее Сигналы выходных разъемов уровень которых составляет 4 dBu могут подключаться ко входам записывающих устройств или звуковых карт компьютеров Магнитофонные входы могут использоваться в качестве дополнительных стереофонических входов выбор осуществляется с помощью переключателя ТАРЕ USB ТО MIX 27 При необходимости мониторинга выходных сигналов записывающих устройств или звуковых карт магнитофонные входы могут быть использованы без риска возникновения акустической обратной связи PV20 USB 18 17 НС AFE CELA 4 aL w re DELAY FLTI BEV PLT2 REV ОО 1Q1BDELAYS DELAY САТНЕЕДА FEV I CLIP Примечание Сигнал входа USB направляется на магнитофонный вход ТАРЕ IN левый и правый каналы Поэтому если ко входу ТАРЕ IN подключен какой либо другой источник его сигнал будет суммироваться с сигналом входа USB PV10 14 20 Руководство пользователя HEADPHONE 5
