Peavey PV 14 [6/14] Переключатель выбора эффектов

Содержание

• Peavey pvlo 14 20 1
• Pv10 14 20 руководство пользователя 1 1
• Гарантийное обслуживание 1
• Переносной микшер 1
• Руководство пользователя 1
• Правила техники безопасности 2
• Раи0 14 20 руководство пользователя 2
• Pv10 14 20 руководство пользователя 3 3
• Введение 3
• Возможности 3
• Pv10 14 20 руководство пользователя 4
• Переключатель обрезного фильтра низкой частоты 4
• Регулятор gain 4
• Регулятор low eq 4
• Регулятор mid eq 4
• Регулятор н1 eq 4
• Регулятор посыла на мониторы мош второй регулятор посыла на мониторы предусмотрен только на микшере pv2o 4
• Фронтальная панель 4
• Pv10 14 20 руководство пользователя 5 5
• И 14 разъемы таре in out 38 и 37 5
• Индикатор clip 5
• Индикатор sig 5
• Кнопка mute 5
• Регулятор pan 5
• Регулятор посыла на эффекты ерх 5
• Фейдер 5
• Pv10 14 20 руководство пользователя 6
• Индикаторы signal зеленый и clip красный 6
• Индикаторы signal и clip используются при установке уровней сигналов поступающих на входы процессоров эффектов микшеров pv10 pv14 и pv20 уровень входного сигнала процессора эффектов зависит от положений фейдеров канала канальных регуляторов посылов на эффекты и мастер регулятора посыла на 6
• Переключатель выбора эффектов 6
• Позволяет устанавливать временные параметры выбранного эффекта реверберации или задержки 6
• Регулятор time 6
• С помощью этого поворотного переключателя осуществляется выбор одного из шестнадцати доступных эффектов 6
• Эффект описание применение параметр 6
• Pv10 14 20 руководство пользователя 7 7
• Измерители 7
• Индикатор power 7
• Индикатор включения фантомного питания 7
• Переключатель phantom 7
• Переключатель таре то стик нр 7
• Регулятор efx send 7
• Регулятор headphone 7
• Регулятор mon send 7
• Регулятор возврата эффектов ерх 7
• Pv10 14 20 руководство пользователя 8
• Входы line 8
• Входы mic 8
• Мастер фейдеры 8
• Переключатель a в input 8
• Переключатель contour 8
• Переключатель таре usb то mix 8
• Разъем insert 8
• Регулятор таре usb то main только для pv2o 8
• Стереофонические входы 8
• Тыльная панель 8
• Pv10 14 20 руководство пользователя 9 9
• Выход на мониторы mon send 9
• Выход на наушники 9
• Выход на эффекты efx send 9
• Выходы ctrl room 9
• Основные выходы left right out 9
• Переключатель питания 9
• Сетевой разъем 9
• Pv10 14 20 руководство пользователя 10
• Порт usb и регулятор record level 10
• Pv10 14 20 руководство пользователя 11
• Блок схема микшеров pv1o pv14 и 11
• Pv10 14 20 руководство пользователя 12
• Pv1o pv14 и pv20 12
• Входы 12
• Выходы 12
• Диапазон регулировки чувствительности линейного входа 10 дб 40 дб 12
• Диапазон регулировки чувствительности линейного стереофонического входа сигнал отсутствует 20 дб 12
• Диапазон регулировки чувствительности микрофонного входа 10 дб 60 дб 12
• Линейный вход основной выход бебт юснт 60 дб максимальное усиление 12
• Микрофонный вход основной выход беет июнт 88 дб максимальное усиление 12
• Технические характеристики микшеров 12
• Чувствительиость усиление 12
• 0 007 искажения микрофонного предусилителя 13
• 0 05 типовой диапазон 10 гц 80 кгц 13
• 0 2 20 гц 20 кгц микрофонный вход выход бегт мснт диапазон 10 гц 80 кгц 13
• 129 dbu вход под нагрузкой 150 ом 13
• Pv10 14 20 руководство пользователя 13 13
• Pv10 30 0 см ширина х 37 7 см глубина х 8 9 см высота 13
• Pv14 40 6 см ширина х 37 7 см глубина х 8 9 см высота 13
• Pv20 56 см ширина х 40 см глубина х 8 см высота 13
• Взаимовлияние каналов аттенюация 13
• Габариты 13
• Дб минимально 20 гц 20 кгц 13
• Дб типовой 1 кгц 13
• Измерители 13
• Индикаторы сигнала перегрузки 13
• Коэффициент нелинейных искажений тно 13
• Коэффициент ослабления синфазного сигнала входы mic 13
• Микрофонный вход основной выход ьерт шснт 14 гц 25 кгц 0 дб 1 дб 13
• Примечание по установке не располагайте легко воспламеняющиеся объекты рядом с прибором если избежать этого невозможно то не размещайте их ближе чем 20 2 см от верхней поверхности 30 8 см от боковой и 30 8 см от тыльной 13
• Светодиоды красного цвета загораются при достижении сигналом уровня который на 3 дб ниже порога запирания 13
• Сегментные пиковые показания 0 дб 4 dbu 13
• Стереофонический линейный вход основной выход беет юснт 40 дб максимальное усиление 13
• Частотная характеристика 13
• Шумы и наводки 13
• Эквивалентный входной шум ein 13
• Вес 14
• Питание 14
• Ру10 14 20 руководство пользователя 14

Похожие устройства

• Festool Rutscher RS 100 CQ-Plus в контейнере 567760 Инструкция по эксплуатации
• Zyxel MAX208M2W Инструкция по эксплуатации
• Bosch MUM 46.. Инструкция по эксплуатации
• Garmin GPSMAP 62s Инструкция по эксплуатации
• Zyxel NWA5160N Инструкция по эксплуатации
• Peavey PV 14 USB Инструкция по эксплуатации
• Brita ElemarisXL-BM Bl Инструкция по эксплуатации
• Festool Rutscher RTS 400 EQ-Plus в контейнере 567813 Инструкция по эксплуатации
• Bosch MUM 44.. Инструкция по эксплуатации
• Garmin GPSMAP 62 Инструкция по эксплуатации
• Festool Rutscher RS 300 Q 567490 Инструкция по эксплуатации
• Peavey PV 20 USB Инструкция по эксплуатации
• Zyxel MAX-306HW2 Инструкция по эксплуатации
• Bosch MCM 53.. Инструкция по эксплуатации
• Brita Aluna-XL-Blue Инструкция по эксплуатации
• Garmin zumo 500 Инструкция по эксплуатации
• Peavey PV 6 Инструкция по эксплуатации
• Bosch MCM 52.. Инструкция по эксплуатации
• Festool Rutscher RS 200 Q 567764 Инструкция по эксплуатации
• Brita Aluna New(белый) Инструкция по эксплуатации

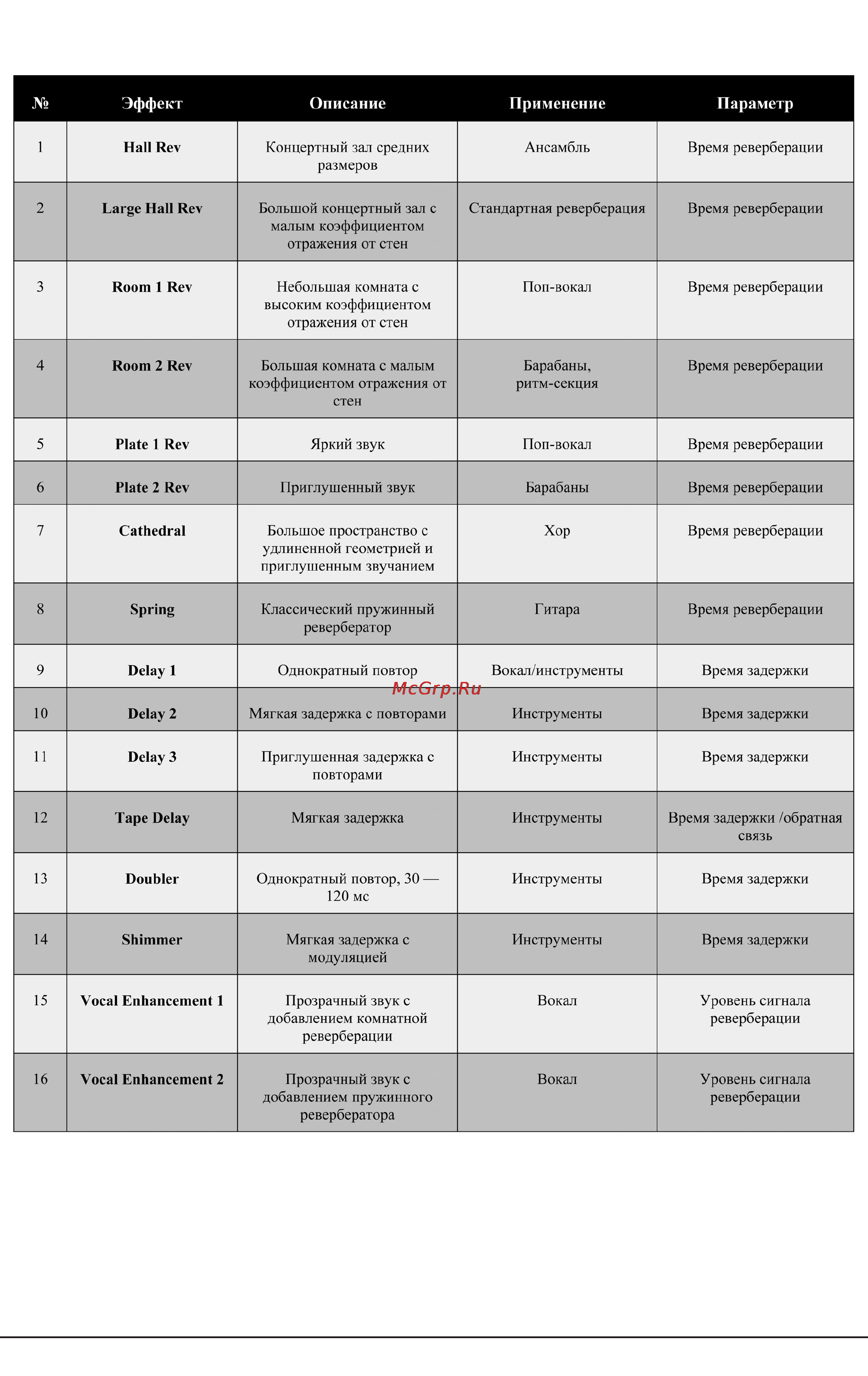

15 Переключатель выбора эффектов С помощью этого поворотного переключателя осуществляется выбор одного из шестнадцати доступных эффектов Эффект Описание Применение Параметр I Hall Rev Концертный зал средних размеров Ансамбль Время реверберации 2 i arge Hall Rev Большой концертный зап с малым коэффициентом отражения от стен Стандартная реверберация Время реверберации 3 Room 1 Rev Небольшая комната с высоким коэффициентом отражения от стен Поп вокал Время реверберации 4 Room 2 Rev Большая комната с малым коэффициентом отражения от стен Барабаны ритм секция Время реверберации 5 Plate 1 Rev Яркий звук Поп вокал Время реверберации 6 Plate 2 Rev Приглушенный звук Барабаны Время реверберации 7 Cathedral Большое пространство с удлиненной геометрией и приглушенным звучанием Хор Время реверберации 8 Spring Классический пружинный ревербератор Г итара Время реверберации 9 Delay 1 Однократный повтор Вокал инструменты Время задержки 10 Delay 2 Мягкая задержка с повторами Инструменты Время задержки 11 Delay 3 Приглушенная задержка с повторами Инструменты Время задержки 12 Tape Delay Мягкая задержка Инструменты Время задержки обратная связь 13 Doubler Инструменты Время задержки 14 Shimmer Мягкая задержка с модуляцией Инструменты Время задержки 15 Vocal Enhancement 1 Прозрачный звук с добавлением комнатной реверберации Вокал Уровень сигнала реверберации 16 Vocal Enhancement 2 Прозрачный звук с добавлением пружинного ревербератора Вокал Уровень сигнала реверберации Однократный повтор 30 120 мс 16 Регулятор TIME Позволяет устанавливать временные параметры выбранного эффекта реверберации или задержки 17 Индикаторы SIGNAL зеленый и CLIP красный Индикаторы SIGNAL и CLIP используются при установке уровней сигналов поступающих на входы процессоров эффектов микшеров PV10 PV14 и PV20 Уровень входного сигнала процессора эффектов зависит от положений фейдеров канала канальных регуляторов посылов на эффекты и мастер регулятора посыла на 6 PV10 14 20 Руководство пользователя
