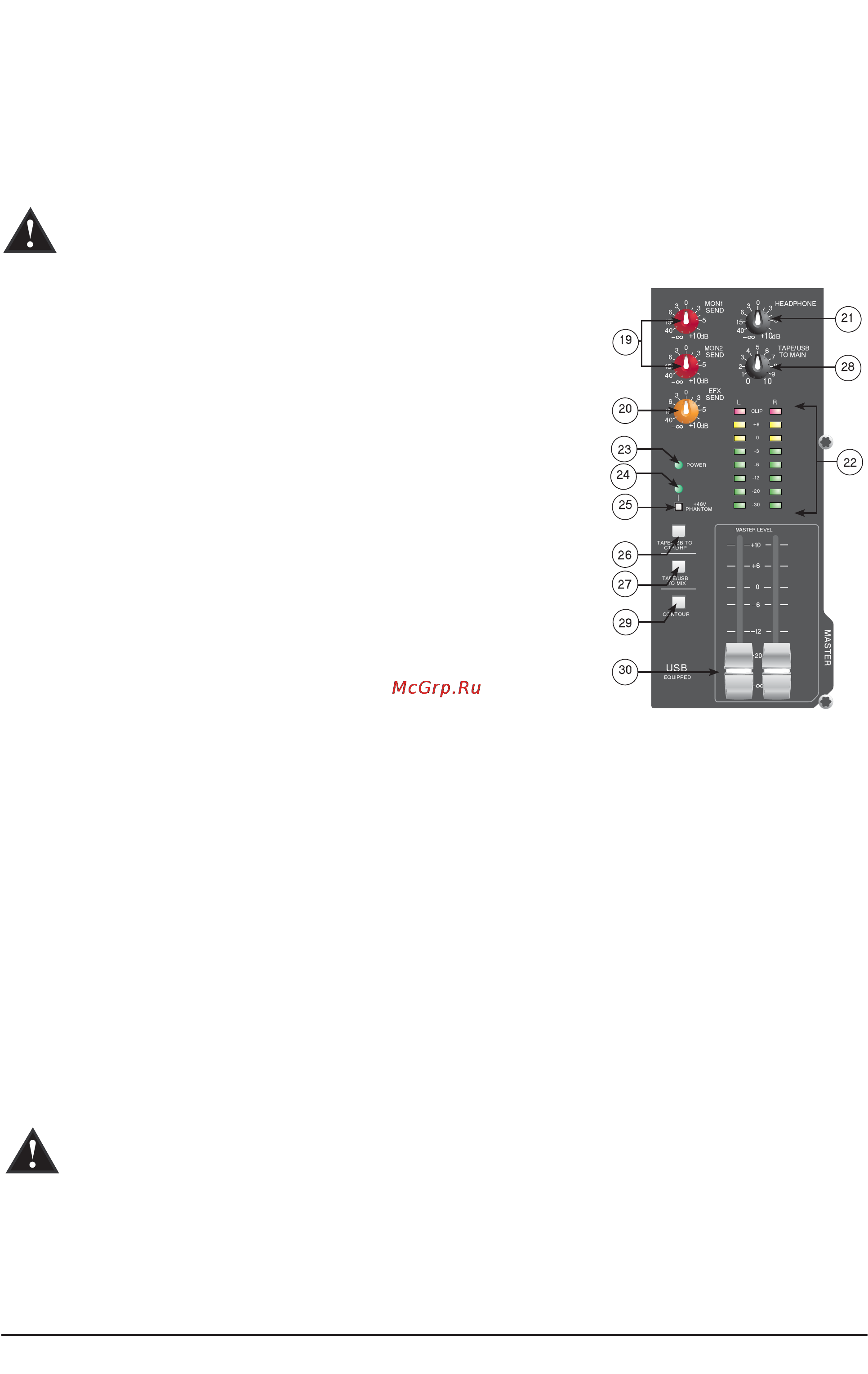

эффекты Установите мастер регулятор 20 в позицию 0 12 часов и отрегулируйте посылы каналов таким образом чтобы индикатор SIGNAL горел постоянно а индикатор CLIP загорался только периодически Индикатор CLIP срабатывает при достижении сигналом порога который на 6 дБ меньше уровня запирания блока эффектов Нажатие кнопки EFX DEFEAT мьютирует сигнал эффектов при этом загорается индикатор CLIP 18 Регулятор возврата эффектов ЕРХ После установки уровня входного сигнала процессора эффектов 17 с помощью регулятора возврата эффектов установите необходимый уровень эффекта на основных выходах левого и правого каналов А Примечание Помните что высокий уровень реверберации может ухудшить разборчивость общего звучания системы 19 Регулятор MON SEND Является мастер регулятором выходного уровня сигнала мониторного микса Уровень выходного сигнала поступающего на мониторный выход MON SEND 37 устанавливается канальными регуляторами посылов на мониторы 6 а также данным регулятором 20 Регулятор EFX SEND Предназначен для установки выходного уровня сигнала микса эффектов Общий уровень этого сигнала поступающего на выход EFXSEND зависит от канальных фейдеров 12 регуляторов посылов на эффекты 7 а также данного мастер регулятора Предпочтительное положение данного регулятора соответствует позиции О 21 Регулятор HEADPHONE Позволяет устанавливать громкость звучания в наушниках а также уровень сигнала поступающего на выходы CTRL ROOM Во избежание повреждения Вашего слуха перед использованием наушников установите данный регулятор в минимальное положение до упора против часовой стрелки Затем оденьте наушники и медленно поднимите громкость до приемлемого уровня В обычном режиме на наушники поступает микшированный сигнал левого и правого каналов При включенном переключателе ТАРЕ ТО СТЕБ НР 26 к сигналам левого и правого каналов добавляется магнитофонный сигнал 2 2 Измерители Две восьми сегментные линейки пиковых индикаторов предназначены для контроля над уровнями сигналов основных выходов LEFT RIGHT в диапазонах от 30 дБ до 19 дБ Значения 0 дБ данных измерителей соответствуют уровням сигналов 4 dBu на выходах микшера 2 3 Индикатор POWER Горит при включенном питании микшера и корректной работе всех его режимов 24 Индикатор включения фантомного питания Загорается при включении фантомного питания переключателем 25 2 5 Переключатель PHANTOM Обеспечивает подачу напряжения 48 В на входные разъемы XLR в случае использования микрофонов нуждающихся в фантомном питании Примечание Не включайте фантомное питание в случае подключения к входным разъемам XLR динамических микрофонов и других источников несимметричных сигналов в которых не предусматривается использование этого вида питания 26 Переключатель ТАРЕ ТО СТИк НР Если переключатель нажат то магнитофонный сигнал направляется на выходы СТЕБ ЕООМ 39 и наушники 41 что позволяет мониторить записываемый сигнал с нулевой задержкой PV10 14 20 Руководство пользователя 7
