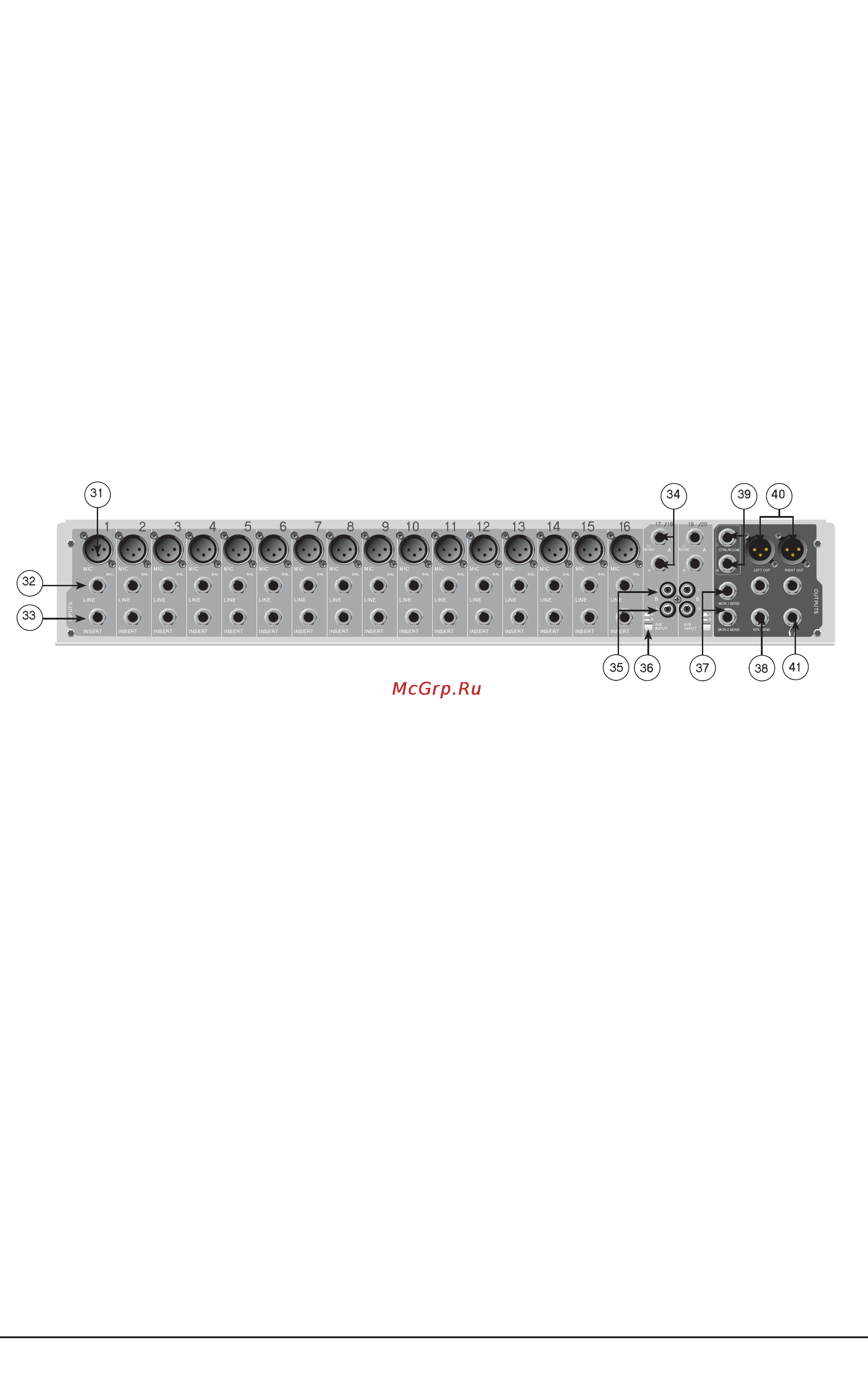

27 Переключатель ТАРЕ USB ТО MIX Нажатое состояние данного переключателя позволяет направлять сигналы магнитофонных входов 13 или входа USB 44 на основные выходы LEFT RIGHT OUT 40 микшера Уровень сигнала поступающего на вход USB устанавливается на компьютере 28 Регулятор ТАРЕ USB ТО MAIN только для PV2O Обеспечивает удобный способ регулировки уровней сигналов поступающих со входов ТАРЕ IN 13 или USB 44 В моделях PV10 и PV14 регулировка уровня сигнала поступающего на вход USB 44 осуществляется на компьютере 29 Переключатель CONTOUR Нажатие этого переключателя обеспечивает дополнительное обогащение низкочастотного и высокочастотного диапазонов сигнала Использование данного режима приносит особенно хорошие результаты на малых уровнях громкости звучания системы или при проигрывании музыкального материала с помощью CD или кассетных дек 30 Мастер фейдеры Позволяют устанавливать уровень сигналов поступающих на основные выходы LEFT RIGHT микшера Наилучшие результаты озвучивания достигаются при установке данных фейдеров в положения близкие к О Тыльная панель 31 Входы MIC Сбалансированные входы выполнены на разъемах ХЕИ и оптимизированы для работы с микрофонами и другими низкоомными источниками Контакт 2 является положительным плечом входа Благодаря широкому диапазону регулировки чувствительности ко входу могут подключаться сигналы с уровнем до 14 Ви 32 Входы LINE Сбалансированные линейные входы выполнены на разъемах 1 4 TRS и имеют сопротивление 10 кОм Наконечник гнезда является положительным плечом входа и должен использоваться для подключения несимметричных сигналов Данный вход не предусматривает фантомного питания а его чувствительность на 20 дБ ниже входа XLR Входы MIC и LINE не могут использоваться одновременно 33 Разъем INSERT Данный разъем 1 4 TRS предназначен для включения внешнего процессора эффектов в тракт канала Назначение контактов разъема наконечник посыл кольцо возврат экран земля 34 Стереофонические входы Данные несбалансированные входы выполненные на разъемах 1 4 могут быть использованы в качестве стереофонического линейного с использованием обоих входов или монофонического задействуется только вход левого канала L MONO входов Для активизации входов необходимо установить переключатель A В INPUT в позицию А 35 Стереофонические входы Выполнены на разъемах RCA и являются стереофоническими линейными входами микшера Для активизации входов необходимо установить переключатель A В INPUT в позицию В 36 Переключатель A В INPUT Переключатель расширяет функциональные возможности микшера PV10 14 20 предоставляя возможность выбора любого из двух источников стереосигнала которые скоммутированы со стереофоническим линейным 8 PV10 14 20 Руководство пользователя
