Начало работы
masterpage:Right
filename[D:\Sony SEM ju\DATA_STR-
DE670_revised3\J9041607_2587107321DDW670_RU\2587107321\RU03CON_HT-DDW670-
CEL.fm]
11
RU
model name1[HT-DDW670]
[2-587-107-32(1)]
Подключите громкоговорители к ресиверу. Этот ресивер позволяет использовать
5.1-канальную акустическую систему. Чтобы обеспечить полный “театральный”
многоканальный эффект окружающего звучания, необходимо наличие пяти
громкоговорителей (два фронтальных, центральный и два громкоговорителя объемного
звучания) и сабвуфера (5.1-канальный звук).

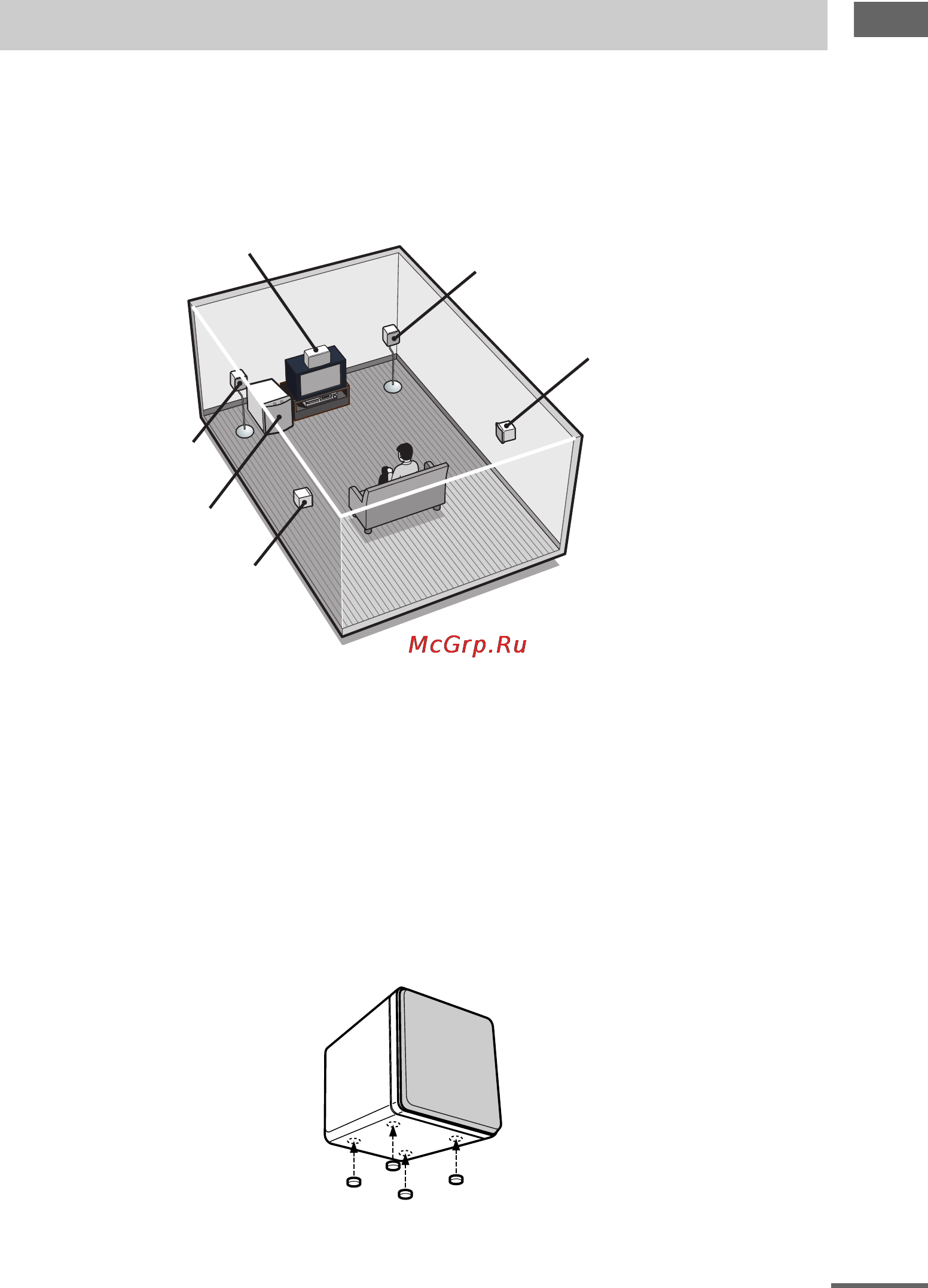

Пример конфигурации 5.1-канальной акустической системы
Советы
• Так как активный сабвуфер не воспроизводит высоконаправленные сигналы, можно размещать
его по своему усмотрению.
• Для большей свободы в размещении громкоговорителей используйте дополнительную напольную
подставку WS-FV11 или WS-FV10D (имеются в продаже не во всех странах).
• Передние громкоговорители и громкоговорители объемного звучания объемного звучания можно
также установить на стене. (стр. 13).
Примечание
Подключите длинные соединительные шнуры громкоговорителя к разъемам громкоговорителей
объемного звучания, а короткие соединительные шнуры громкоговорителя - к разъемам переднего
и центрального громкоговорителей.
Прикрепление ножек
Для предотвращения вибрации или перемещения громкоговорителя прикрепите к нему
прилагаемые ножки, как показано на следующем рисунке.
Примечание
Не забудьте также прикрепить прилагаемые ножки к сабвуферу.
3: Подключение громкоговорителей
Фронтальный
громкоговоритель (Правый)
Громкоговоритель
объемного звучания
(Правый)
Центральный громкоговоритель
Фронтальный
громкоговоритель
(Левый)
Сабвуфер
Громкоговоритель
объемного звучания (Левый)
продолжение на следующей
