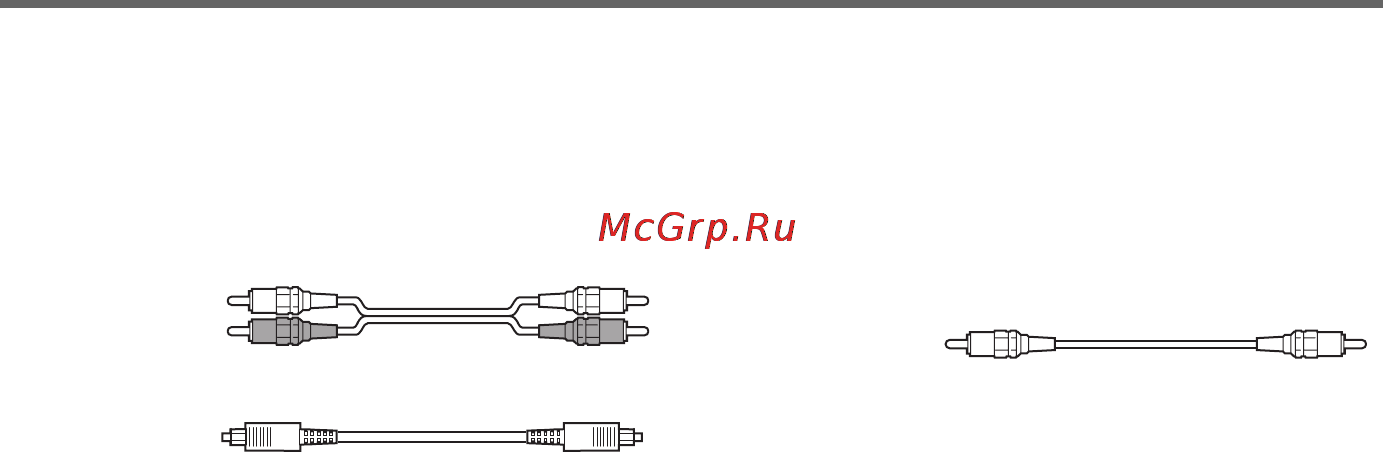

Необходимые кабели
Схемы соединений компонентов, приведенные на последующих страницах,
предусматривают применение нижеуказанных соединительных кабелей (A–C)
(не входит в комплект, если не указано иначе).
A Аудиокабель
Белый (
Л
)
Красный (
П
)
B Оптический цифровой кабель
C Коаксиальный цифровой кабель
(прилагается)
Оранжевый
Примечания
• Перед выполнением каких-либо соединений следует выключить электропитание всех
компонентов.
• Во избежание возникновения шумов и помех соединения следует выполнить надежно.
• При соединении аудиокабелей следует подключать штекеры к гнездам, имеющим одинаковую
цветовую маркировку на компонентах: белый (левый, аудио) к белому; и красный (правый, аудио)
к красному.
• При подключении оптических цифровых кабелей вставляйте разъемы кабелей до щелчка.
• Не следует сгибать или скручивать оптический кабель.
