О Настоящем Руководстве
• Настоящее руководство содержит
инструкции к моделям HT-DDW670.
Проверьте номер модели ресивера,
указанный в нижнем правом углу передней
панели.
• В настоящем руководстве описаны органы
управления, размещенные на ресивере. Вы
также можете воспользоваться органами
управления, расположенными на
поставляемом с ресивером пульте ДУ, если
они имеют одинаковые или подобные
наименования, как на самом ресивере.
Подробнее об использовании вашего пультa
ДУ см. стр. 37–42.
Модель HT-DDW670 включает следующие
компоненты:
Только для моделей с кодом региона CEL, CEK
• Ресивер STR-K670P
• Акустическая система
– Фронтальный громкоговоритель
(Левый) SS-MSP67LE
– Фронтальный громкоговоритель
(Правый) SS-MSP67RE
– Центральный громкоговоритель
SS-CNP87
– Громкоговоритель объемного звучания
(Левый) SS-MSP67SLE
– Громкоговоритель объемного звучания
(Правый) SS-MSP67SRE
– Сабвуфер SS-WMSP67E
Модели с другими региональными кодами
• Ресивер STR-K670P
• Акустическая система
– Фронтальный громкоговоритель
(Левый) SS-MSP67L
– Фронтальный громкоговоритель
(Правый) SS-MSP67R
– Центральный громкоговоритель
SS-CNP67
– Громкоговоритель объемного звучания
(Левый) SS-MSP67SL
– Громкоговоритель объемного звучания
(Правый) SS-MSP67SR
– Сабвуфер SS-WMSP67
Настоящий ресивер оснащен системами Dolby*
Digital и Pro Logic Surround и DTS** Digital
Surround System.
* Изготовлено по лицензии компании Dolby
Laboratories.
“Долби”, “Pro Logic” и знак в виде двойной
буквы D являются товарными знаками
компании Dolby Laboratories.
**“DTS” и “DTS Digital Surround” являются
торговыми марками Digital Theater Systems,
Inc.
О региональных кодах

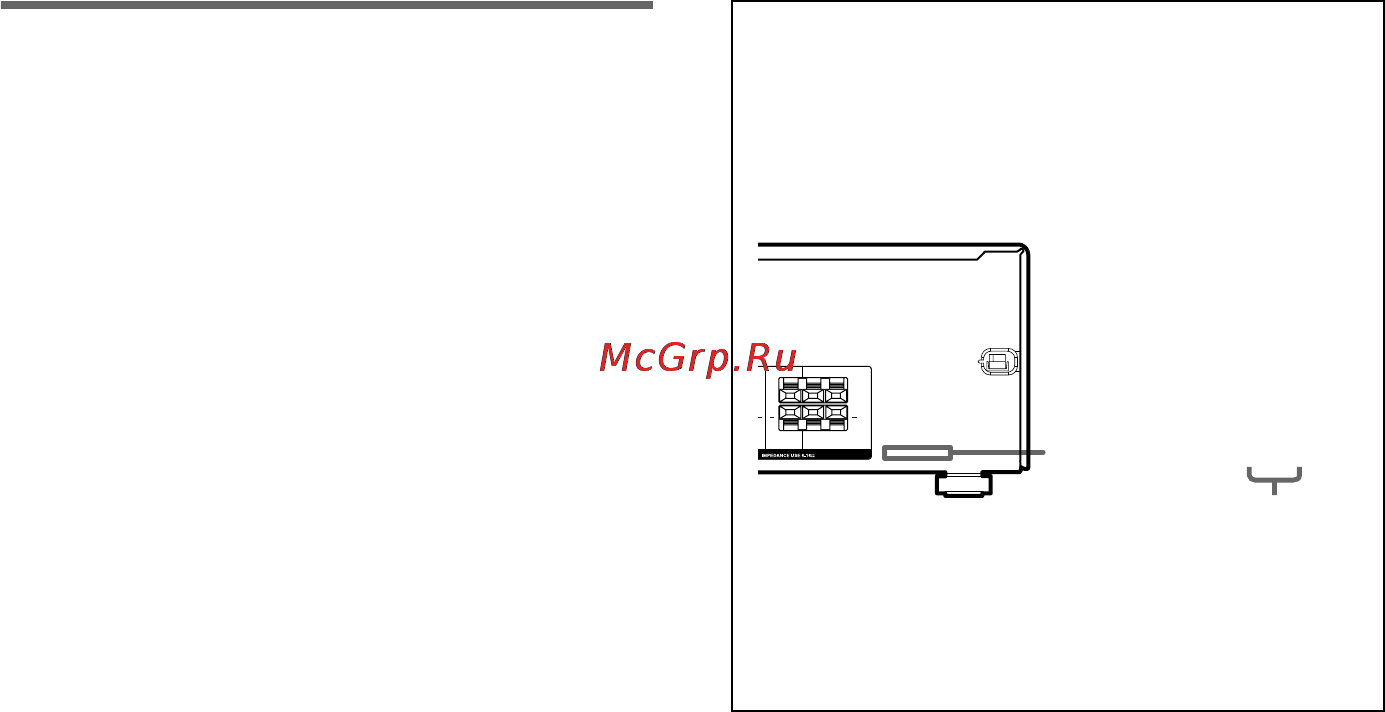

Региональный код приобретенного вами
ресивера указан на нижней части задней
панели (смотрите приведенный ниже
рисунок).
Любые различия в управлении в
соответствии с отдельными региональными
кодами ясно указаны в тексте, например
“Только для моделей с кодом региона AA”.
2-XXX-XXX-XX AA
S
+
CENTER FRONT
LR
LR
+ +
Региональный код
RU01COV_HT-DDW670-CEL.book Page 3 Wednesday, February 16, 2005 6:14 PM
