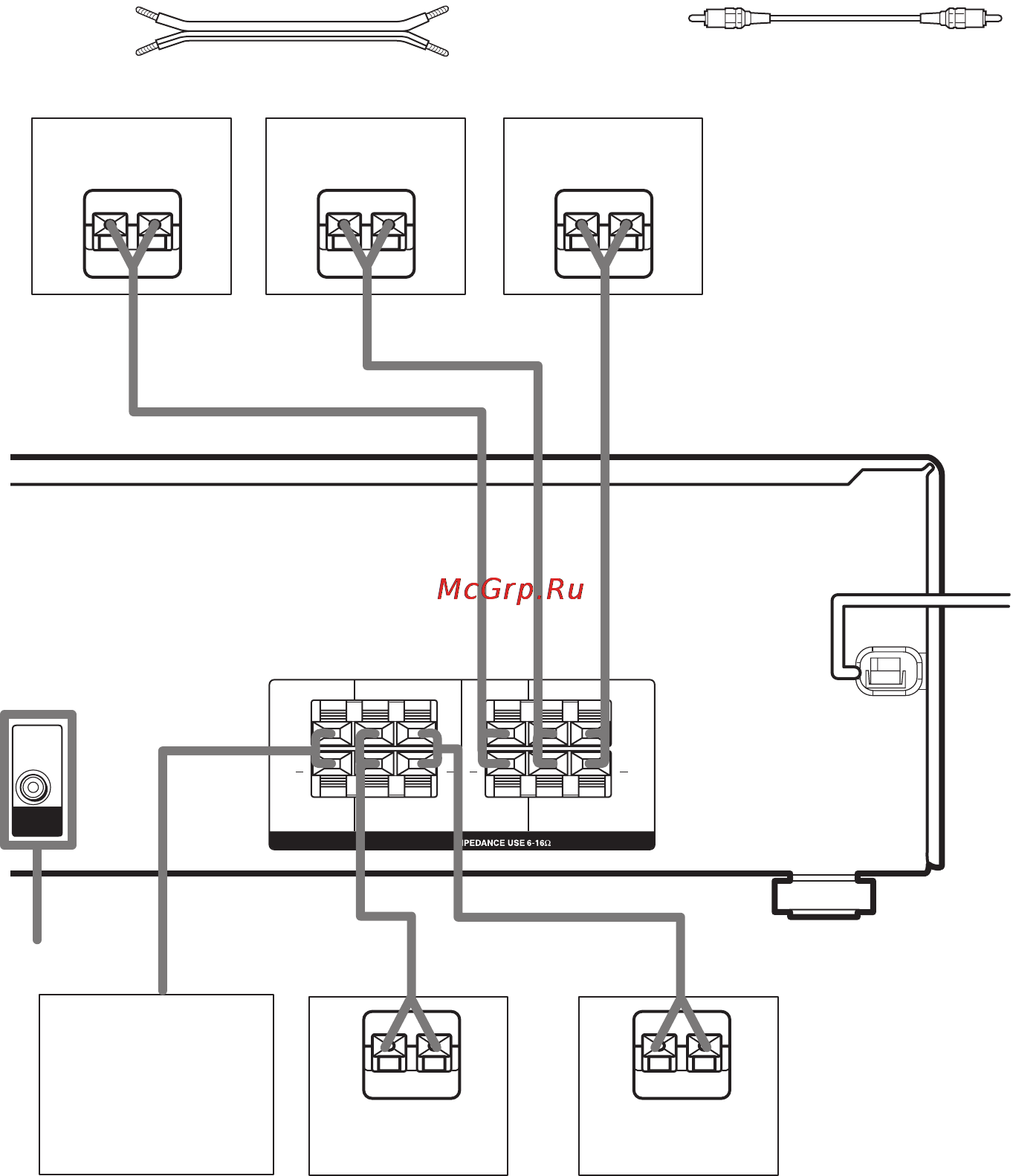

Необходимые кабели
A Кабели громкоговорителей
(прилагается)
(+)
(–)
B Монофонический аудиокабель
(не прилагается)
Черный
* Если у вас имеется дополнительный активный сабвуфер, подключите его к гнезду SUB WOOFER
AUDIO OUT.
AUDIO
OUT
SUB
WOOFER
SURROUND
SPEAKERS
LR
LR
+ +
SUB
WOOFER
CENTER FRONT
LR
LR
+ +
A
Ee
A
Ee
E
e
A
B
E
e
A
Ee
A
*
Громкоговоритель
объемного
звучания (Правый)
Сабвуфер
Фронтальный
громкоговоритель
(Правый)
Громкоговоритель
объемного
звучания (Левый)
Центральный
громкоговоритель
Фронтальный
громкоговоритель
(Левый)
