Sony VPL-EW5 [13/62] Панель подключения
![Sony VPL-EW5 [13/62] Панель подключения](/views2/1090853/page13/bgd.png)
13
Расположение и назначение органов управления
Обзор
a Разъем VIDEO IN
• S VIDEO (мини DIN, 4-штыревой)
Подключение выхода S видео
видеооборудования.
• VIDEO (телефонного типа):
Подключение выхода видео
видеооборудования.
• AUDIO (мини-гнездо видео) (только
VPL-EW5/EX50):
Служит для прослушивания
аудиовыхода видеооборудования;
используйте это гнездо для
подключения аудиовыхода
видеооборудования.
b Разъем INPUT A
• RGB (HD D-sub 15-штыревой,
внутренний)
Вход для компьютерного сигнала,
видеосигнала GBR, компонентного
сигнала или сигнала DTV, в
зависимости от того, какое
оборудование подключено.
Используйте для подключения
выходного разъема оборудования
прилагаемый провод или опционный
провод.
• AUDIO (мини-гнездо стерео)
(только VPL-EW5):
Служит для прослушивания
аудиовыхода компьютера;
используйте это гнездо для

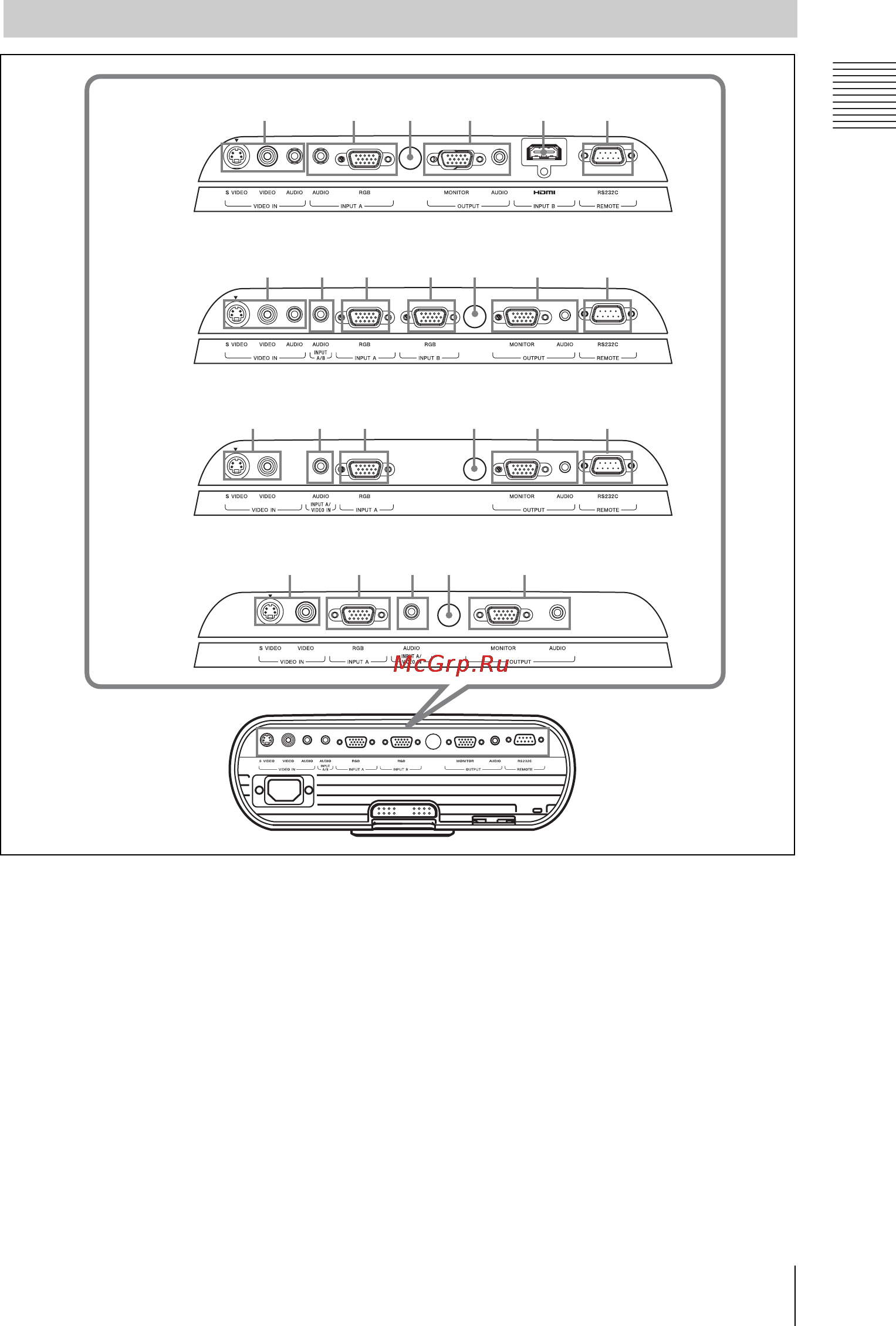

Панель подключения
12367
124 567
1236
12 6 758
VPL-EW5
VPL-EX50
VPL-EX5
VPL-ES5
8
8
8
