Sony VPL-EW5 [27/62] Эффективные инструменты для вашей презентации
![Sony VPL-EW5 [27/62] Эффективные инструменты для вашей презентации](/views2/1090853/page27/bg1b.png)

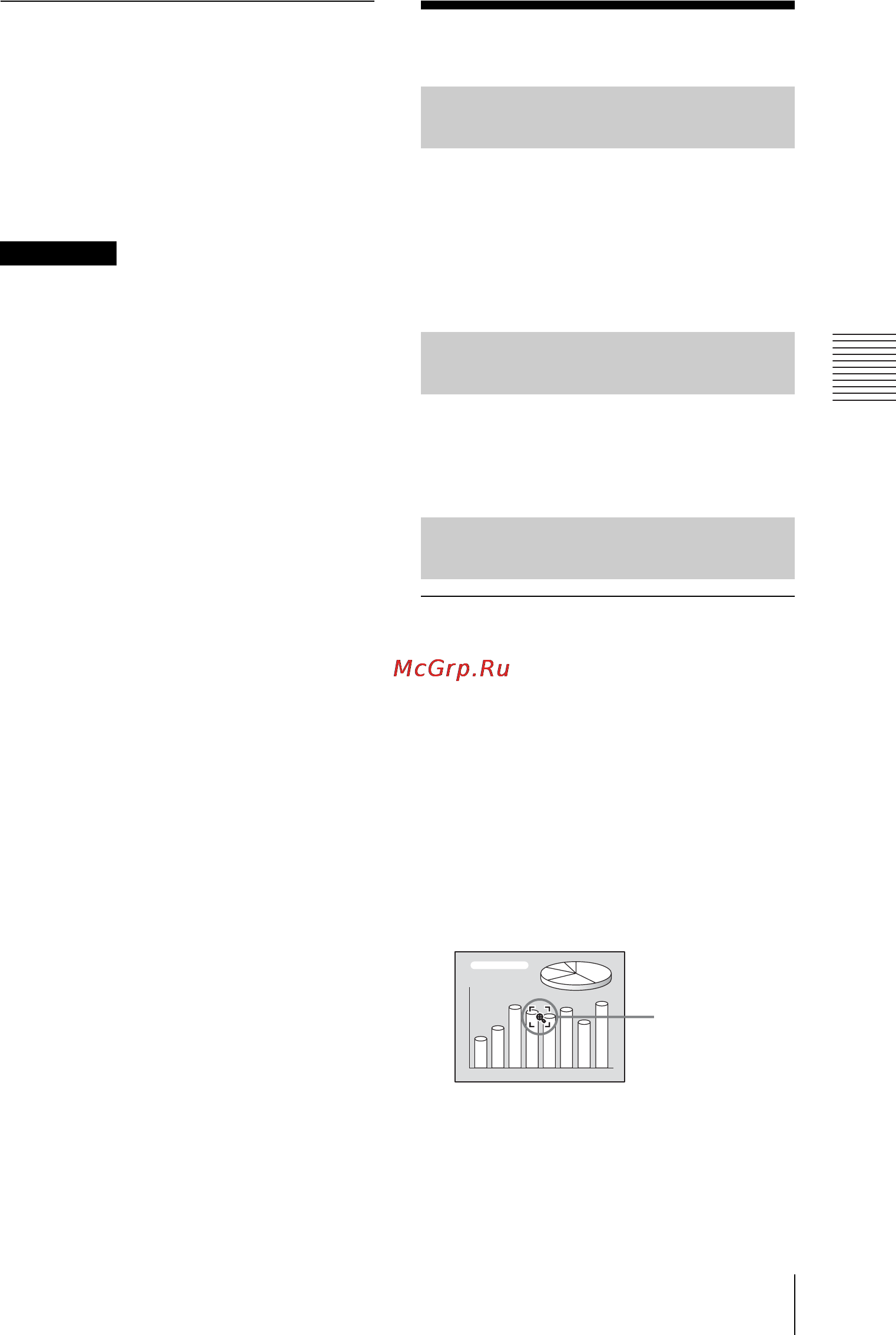

27
Другие функции
Удобные функции
Отмена защитной блокировки
1 Нажмите на клавишу MENU, затем
отключите настройку “
Защит.
блок.
” в меню МОНТАЖНАЯ
УСТАНОВКА.
2 Введите пароль.
Введите пароль, который был задан.
Если вы обращаетесь в центр обслуживания
пользователей в связи с тем, что вы забыли
пароль, вам потребуется подтвердить вашу
личность и сообщить серийный номер
проектора. (В разных странах/регионах могут
действовать различные правила). Проверив
вашу личность, мы сообщим вам пароль.
Другие функции
Если вы будете использовать для
включения и отключения питания всей
системы прерыватель цепи, задайте для
функции прямого включения питания
статус “Вкл” Вы сможете включать и
выключать питание, не нажимая на
клавишу включения на проекторе.
Если вы немедленно покидаете
конференц-зал, выключите проектор, а
затем, позднее, вы можете отсоединить
провод питания.
Увеличение изображения (функция
цифрового увеличения)
Вы можете выбрать участок изображения
для увеличения. Эта функция действует,
когда на вход поступает сигнал с
компьютера.
Эта функция не действует, когда на вход
поступает видеосигнал.
1 Проецируйте нормальное
изображение и нажмите на клавишу
D ZOOM + на Дистанционном
Пульте.
В центре изображения появится
пиктограмма цифрового увеличения.
2 Переместите пиктограмму в ту
точку изображения, которую вы
хотите увеличить. Используйте для
перемещения пиктограммы клавиши
со стрелками (v/V/b/B).
Примечание
Функция прямого включения/
отключения питания
Функция выключения после
окончания работы
Эффективные инструменты
для вашей презентации
Пиктограмма
цифрового
увеличения
