19
Подключение проектора
Проецирование изображений
Подключение
проектора
Подключая проектор, соблюдайте
следующие условия:
• Перед выполнением любых
подключений отключите все
оборудование.
• Используйте для каждого подключения
подходящую проводку.
• Плотно вставляйте кабельные разъемы:
слабые соединения могут приводить к
усилению помех и ухудшать качество
графических сигналов. При
отсоединении проводки удерживайте
кабели за вилки, не тяните за провод.
В этом разделе описано, как подключить
проектор к компьютеру.
Дополнительная информация дана в
инструкциях по эксплуатации компьютера.

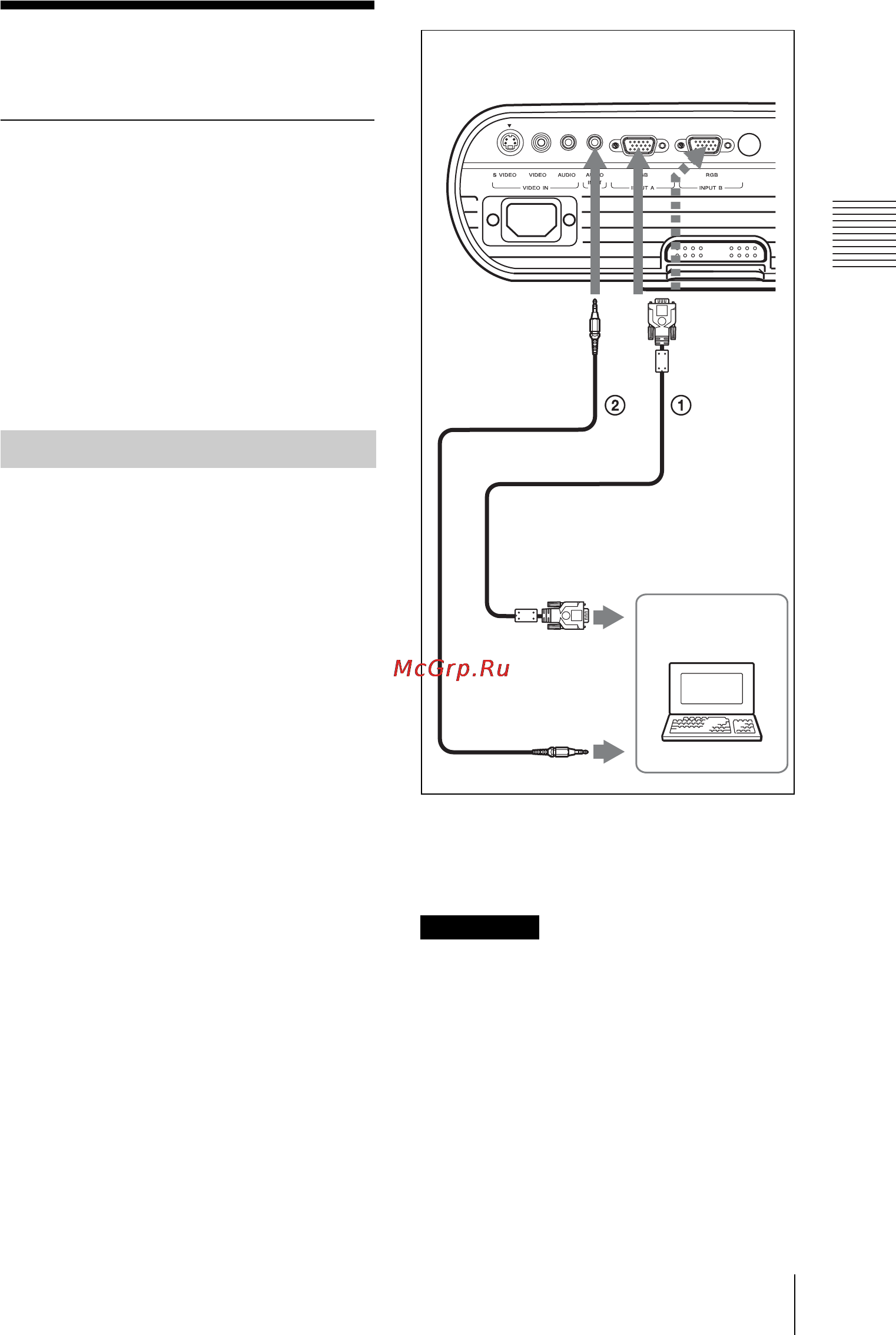

Подключение компьютера
1 Провод HD D-sub 15-штыревой (входит в
комплект поставки)
2 Соединительный провод стерео аудио (не
входит в комплект поставки)
(Используйте
провод с нулевым сопротивлением).
• Для подключения стереоаудиосигнала
подключайте соединительный провод
стерео аудио к следующим разъемам:
VPL-EX5/ES5: Разъем INPUT A/VIDEO IN
AUDIO
VPL-EW5: Разъем INPUT A AUDIO
VPL-EX50: Разъем INPUT A/B AUDIO
• Проектор принимает сигналы VGA, SVGA,
XGA, SXGA, SXGA+, WXGA. Однако мы
рекомендуем настроить режим выхода
вашего компьютера на режим SVGA (VPL-
ES5), XGA (VPL-EX5/EX50) или WXGA
(VPL-EW5) для внешнего монитора.
Подключение компьютера
Примечания
Задняя сторона
к выходу монитора
Компьютер
к выходу аудио
VPL-EX50
