17
Монтаж проектора
Проецирование изображений
B Проецирование изображений
Монтаж проектора
Расстояние между объективом и экраном неодинаково и зависит от размера экрана.
Используйте информацию из следующей таблицы в качестве справки.
VPL-EX50/EX5/ES5
Возможны небольшие расхождения между фактическими величинами и расчетными величинами,
указанными в таблице выше.
Единица измерения: м
Размер проецируемого
изображения (по
диагонали)
40 80 100 150 200 250 300
Минимальное
расстояние
1,1 2,3 2,9 4,4 5,8 7,3 8,8
Максимальное
расстояние
1,4 2,8 3,5 5,2 7,0 8,8 10,5

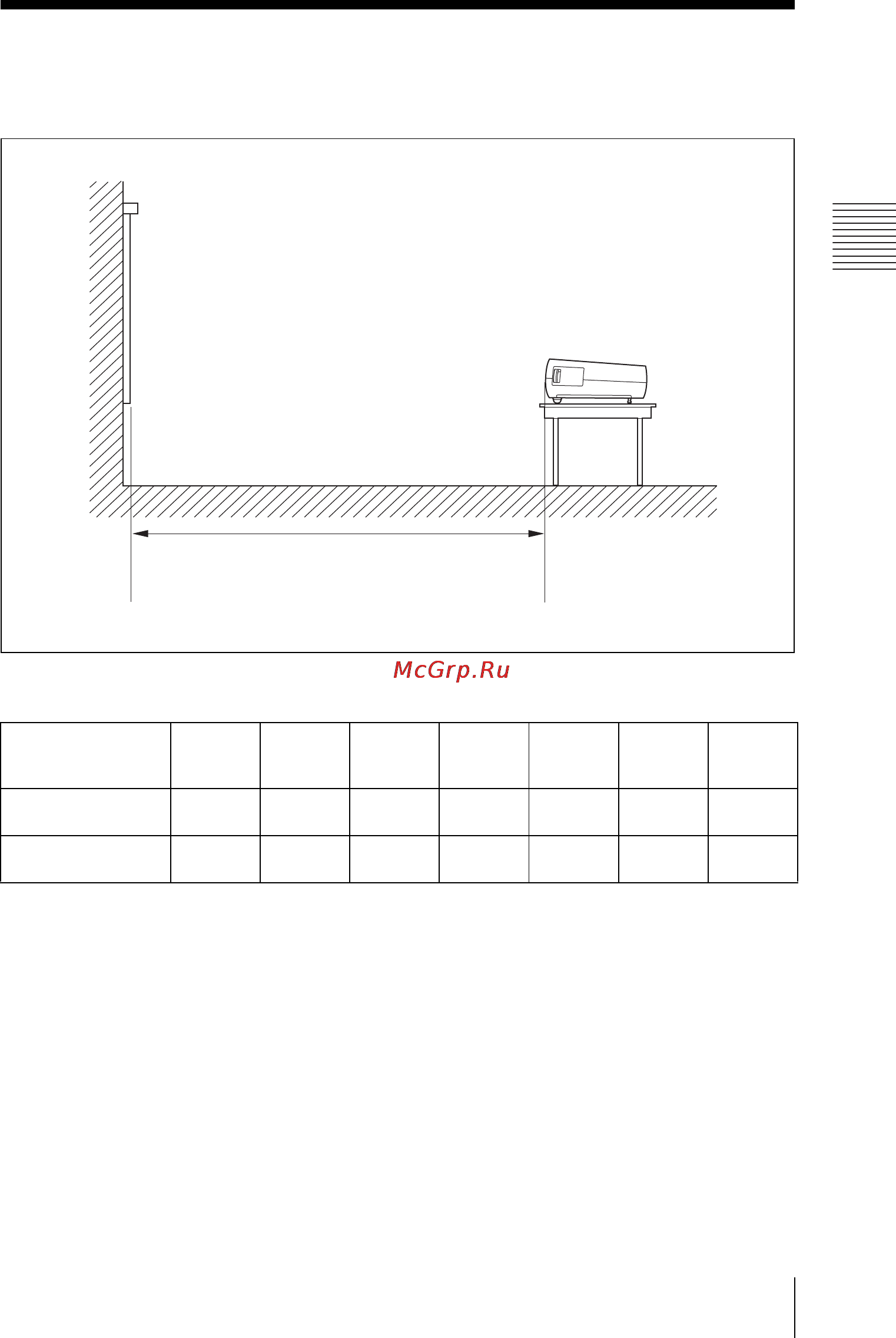

Расстояние между экраном и центром объектива
Экран
* Регулятор не выдвинут, выполнена функция Верт.трап.иск.
