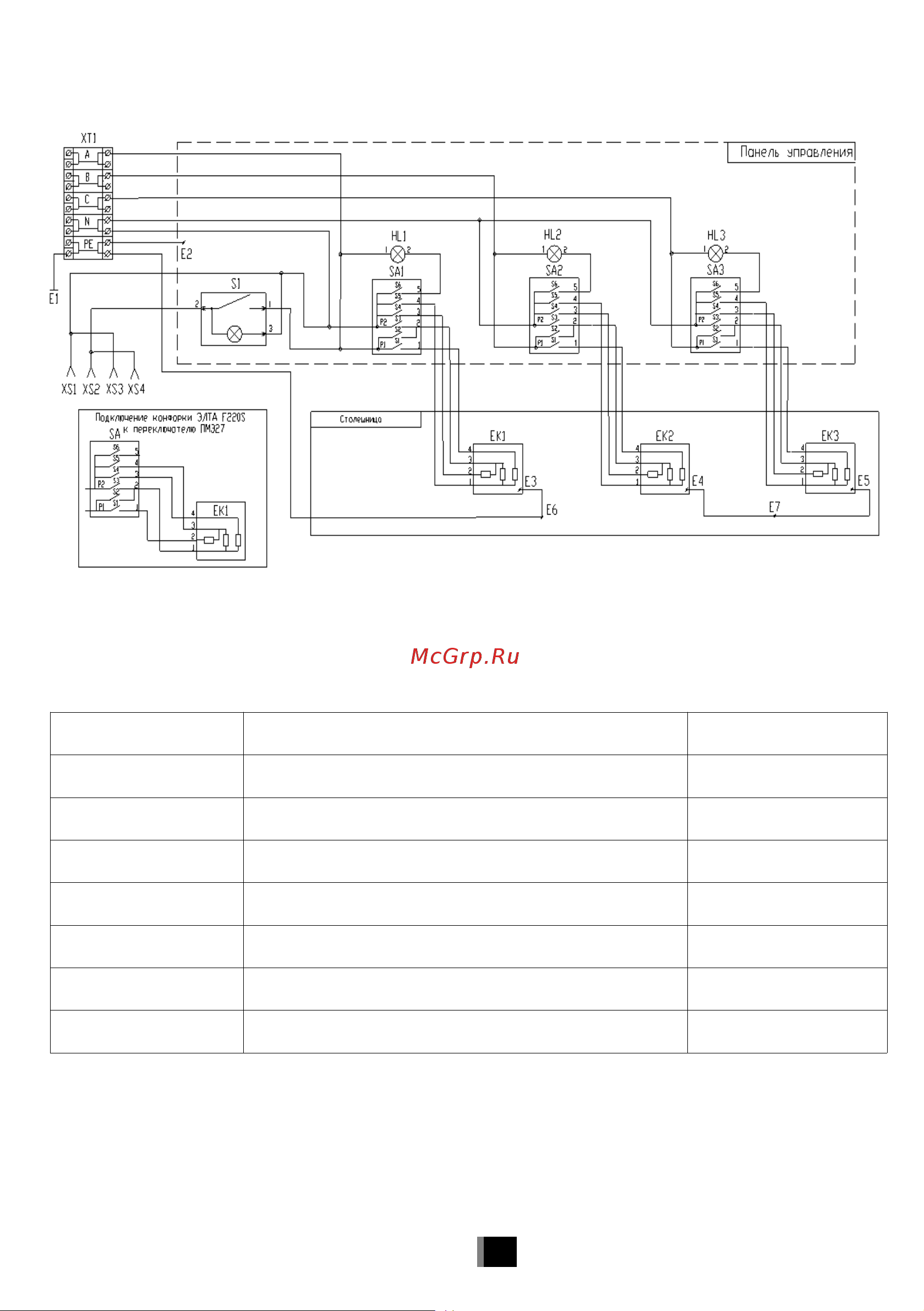

Схема электрическая принципиальная для мармита 1-х

блюд 3-х конфорочного.

Контакты XS1, XS2 - подключение подсветки полки (по доп. заказу).

Контакты XS3, XS4 - подключение подсветки модуля (по доп. заказу).

Поз. Наименование Количество

XT1 Клеммник Wago 862-1505 1

S1 Выключатель MD-036/L/G/А29/T6 1

SA1, SA2, SA3 Переключатель ПМЭ-27-2375П 3

HL1, HL2, НL3 Лампа зеленая 0,9 3

ЕК1, ЕК2, ЕК3 Комфорка ЭКЧ-220-2,0/220 3

ХS1- XS4 Разъём РПИ-М(н) 1,5-7-0,8 4

E1- Е7 Клемма заземления 7

ЛР.15-02.000.000 РЭ изм. 00 11
