Приложение 2

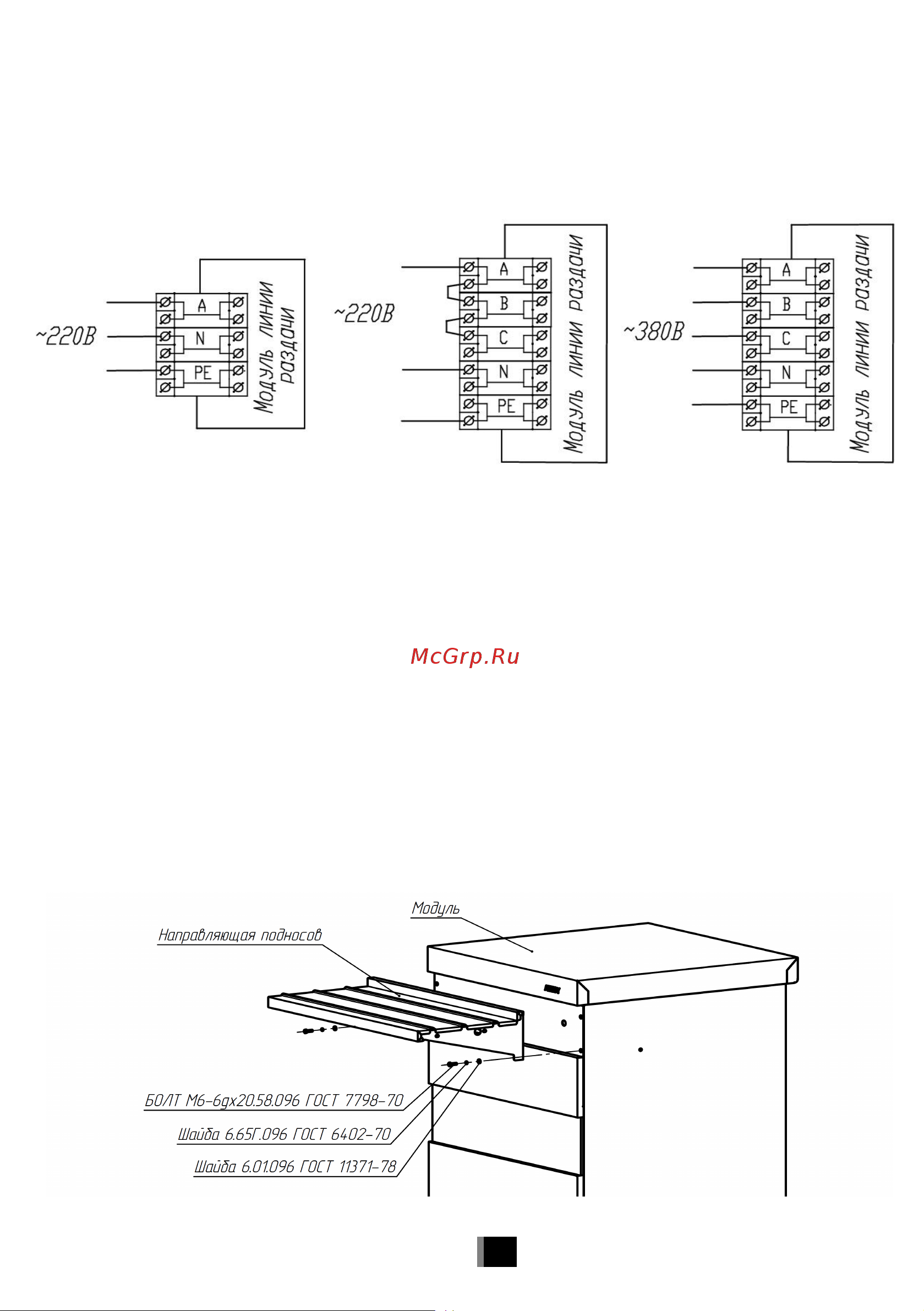

Схема подключения к электросети модуля линии раздачи.

Подключение модуля линии раздачи к электросети 220 В и 380 В

производится через клеммную сетевую колодку, расположенную под

основанием тумбы модуля, по следующей схеме:

Автоматический выключатель и сечение подключаемого кабеля

должны быть рассчитаны на ток номинальной нагрузки модуля, установ-

ленного в линию раздачи.

Приложение 3

Инструкция по сборке направляющей подносов каждого модуля.

• Открепить направляющую от поддона;

• Достать из пакета с метизами болты М6х16 — 4шт, шайбы 6.65Г

— 4шт, шайбы 6 — 4шт;

• Установить направляющую на модуль, как показано на рисунке и

закрепить болтами;

• После выравнивания всех направляющих, болты затянуть.

Внимание! Изображение на рисунке отображает только схему сборки

направляющей, а не внешний вид изделия!
