Приложение 1

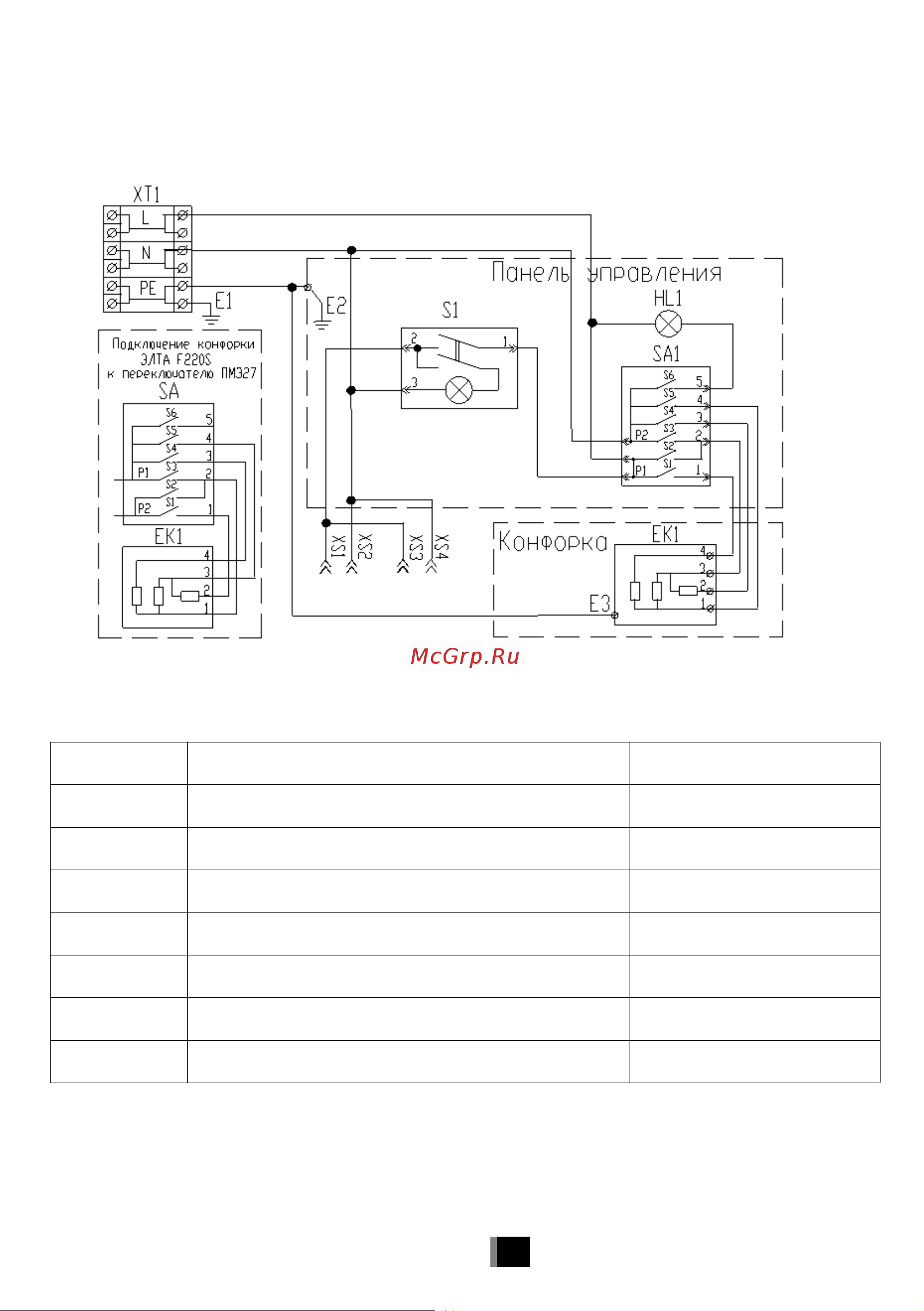

Схема электрическая принципиальная для мармита 1-х

блюд 1-но конфорочного.

Контакты XS1, XS2 - подключение подсветки полки (по доп. заказу).

Контакты XS3, XS4 - подключение подсветки модуля (по доп. заказу).

Поз. Наименование Количество

XT1 Клеммник Wago 862-1503 1

S1 Выключатель MD-036/L/G/А29/T6 1

SA1 Переключатель ПМЭ-27-2375П 1

HL1 Лампа зеленая 0,9 1

ЕК1 Комфорка ЭКЧ-220-2,0/220 1

ХS1- XS4 Разъём РПИ-М(н) 1,5-7-0,8 (КВТ) 4

E1- Е3 Клемма заземления 3

ЛР.15-02.000.000 РЭ изм. 00 9
