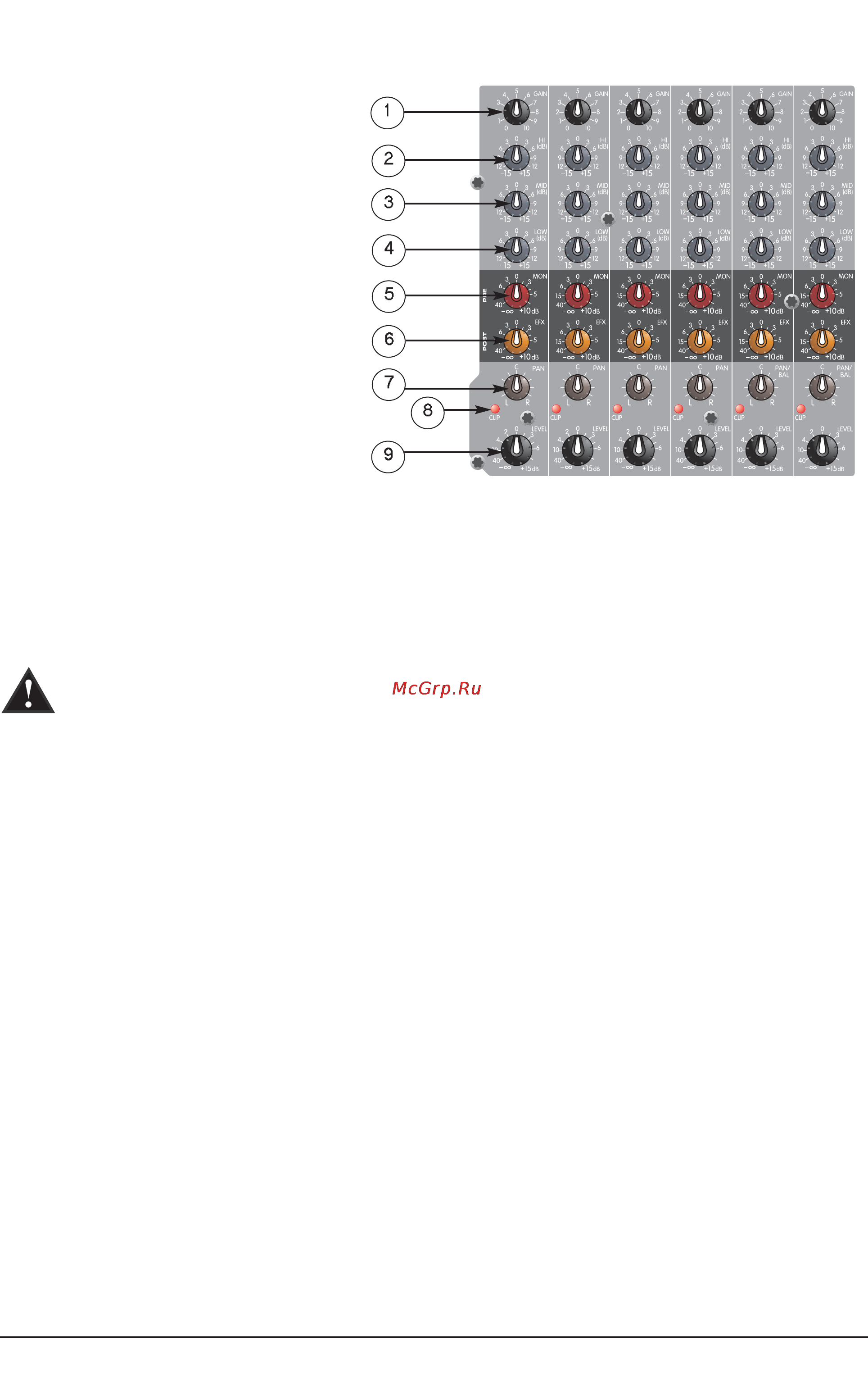

Фронтальная панель Регулятор GAIN 1 Данный регулятор предназначен для установки номинального уровня сигнала канала Входная чувствительность канала может изменяться в широком диапазоне что позволяет компенсировать разницу между уровнями сигналов при озвучивании таких источников как вокал и барабаны Максимальное соотношение сигнал шум при регулировке чувствительности канала достигается в том случае если регулятор уровня громкости канала 9 установлен в позицию О При постоянном свечении индикатора запирания канала следует понизить чувствительность входа канала ф JV i s J 5 со 10 со 10 ОО 10 ОО 10 М ОО ЮйВ ОО 10dB оо 10dB оо 10d8 Регулятор HI EQ 2 Регулятор полочного фильтра предназначен для управления уровнем высокочастотного сигнала в пределах 15 дБ Регулятор MID EQ 3 Регулятор фильтра колокольного типа предназначен для управления уровнем среднечастотного сигнала в пределах 15 дБ Регулятор LOW EQ 4 Регулятор полочного фильтра 12 кГц предназначен для управления уровнем низкочастотного сигнала в пределах 15 дБ А Предостережение Чрезмерное усиление низкочастотного сигнала влечет за собой увеличение потребляемой мощности звукоусиливающей системы и может привести к повреждению динамиков Регулятор посыла на мониторы MON 5 Данный регулятор служит для установки уровня сигнала канала посылаемого в мониторный микс Данный сигнал отбирается до регулятора уровня громкости канала и после канального эквалайзера Регулятор посыла на эффекты EFX 6 Данный регулятор предназначен для установки уровня сигнала канала посылаемого в микс эффектов Сигнал посыла на эффекты отбирается после регулятора уровня громкости канала 9 и поэтому зависит от его положения Регулятор PAN 7 Позволяет позиционировать сигнал канала в стереофонической картинке общего микса В крайнем левом положении до упора против часовой стрелки сигнал присутствует только в левом канале а в крайнем правом положении до упора по часовой стрелке в правом В стереофонических каналах 5 6 и 7 8 данный регулятор работает в качестве регулятора баланса между сигналами левого и правого каналов Индикатор CLIP 8 Индикатор сигнализирует о том что уровень сигнала близок к порогу перегрузки канала Схема индикации запирания канала отслеживает уровни сигналов в нескольких точках тракта исключая тем самым возникновение перегрузки на всем протяжении следования сигнала от входа до выхода канала Индикатор загорается при достижении сигналом уровня 19 dBu В этом случае коэффициент усиления канала должен быть понижен с помощью регуляторов чувствительности или эквалайзера Загорание индикатора сигнализирует о том что запас динамического диапазона составляет 3 дБ Регулятор LEVEL 9 Предназначен для регулировки уровня выходного сигнала канала Оптимальное положение данного регулятора соответствует позиции 0 единичное усиление 4 PV8 Руководство пользователя
