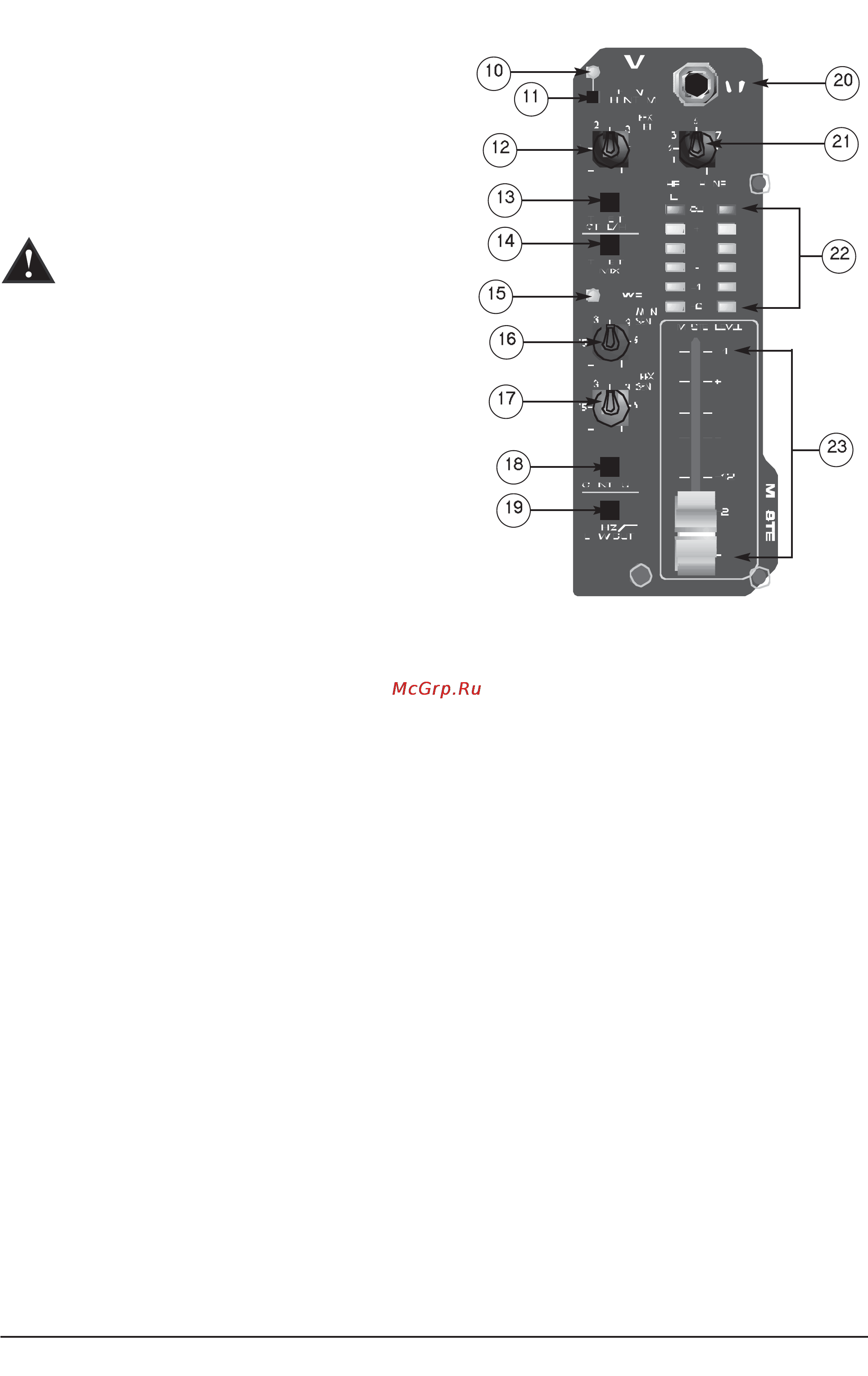

Индикатор включения фантомного питания 1О Загорается при включении фантомного питания переключателем 11 Переключатель PHANTOM 11 Обеспечивает подачу напряжения 48 В на входные разъемы XLR в случае использования микрофонов нуждающихся в фантомном питании Примечание Не включайте фантомное питание в случае использования динамических микрофонов и других источников несимметричных сигналов в которых не предусматривается использование этого вида питания При включенном фантомном питании горит индикатор 11 Регулятор возврата эффектов EFX RETURN 12 Данный регулятор предназначен для установки уровня сигнала поступающего на левую правую основную шину со входа возврата эффектов 30 Переключатель ТАРЕ ТО CTRL HP 13 Если переключатель нажат то магнитофонный сигнал направляется на наушники 20 и выходы CTRL ROOM 32 что позволяет мониторить записываемый сигнал с нулевой задержкой Переключатель ТАРЕ ТО MIX 14 Нажатое состояние данного переключателя позволяет направлять сигналы магнитофонных входов 38 на основные выходы MAIN OUT 31 Индикатор POWER 15 Горит при включенном питании микшера и корректной работе всех его режимов Регулятор MON SEND 16 Является мастер регулятором выходного уровня сигнала мониторного микса Уровень выходного сигнала поступающего на мониторный выход MON SEND 33 устанавливается канальными регуляторами посылов на мониторы 5 а также данным регулятором Регулятор EFX SEND 17 Предназначен для установки выходного уровня сигнала микса эффектов Общий уровень этого сигнала зависит от канальных регуляторов громкости 9 и посылов на эффекты 6 а также данного мастеррегулятора Переключатель CONTOUR 18 Нажатие этого переключателя обеспечивает дополнительное обогащение низкочастотного и высокочастотного диапазонов сигнала Использование данного режима приносит особенно хорошие результаты на малых уровнях громкости звучания системы или при проигрывании музыкального материала с помощью CD или кассетных дек Переключатель обрезного фильтра низкой частоты 19 Позволяет включать и отключать встроенный обрезной фильтр с частотой среза 80 Гц Включение данного фильтра позволяет увеличить разборчивость звучания благодаря обрезанию низкочастотного сигнала микса Применение данного фильтра может оказаться особенно полезным при озвучивании на открытой площадке в ветреный день или в условиях шумной сцены с повышенным резонансом низких частот Данные типы посторонних низкочастотных шумов могут привести к значительным потерям мощности Вашей звукоусиливающей системы PV8 Руководство пользователя 5
