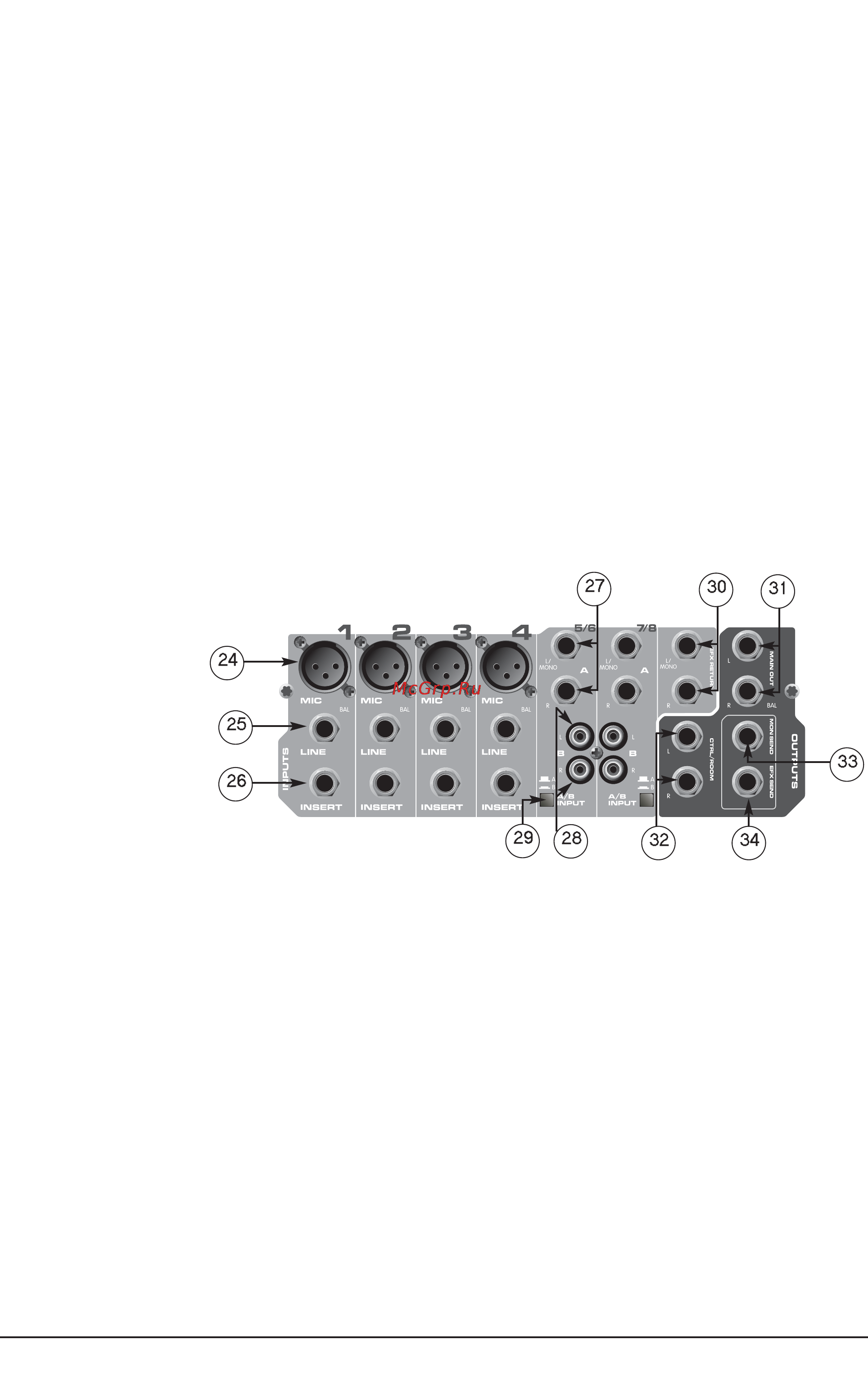

Выход на наушники 20 Выполнен на разъеме 1 4 TRS наконечник левый канал кольцо правый канал экран земля В обычном режиме на этот выход поступает микшированный сигнал левого и правого каналов При включенном переключателе ТАРЕ ТО CTRL HP сигнал магнитофонного входа суммируется с сигналами левого и правого каналов и может быть прослушан в наушниках Регулятор HEADPHONE 21 Позволяет устанавливать громкость звучания в наушниках а также уровень сигнала поступающего на выходы CTRL ROOM Во избежание повреждения Вашего слуха перед использованием наушников установите данный регулятор в минимальное положение до упора против часовой стрелки Затем оденьте наушники и медленно поднимите громкость до приемлемого уровня В обычном режиме на наушники поступает микшированный сигнал левого и правого каналов При включенном переключателе ТАРЕ ТО CTRL HP 13 к сигналам левого и правого каналов добавляется магнитофонный сигнал Измерители 22 Две шести сегментные линейки пиковых индикаторов предназначены для контроля над уровнями сигналов основных выходов LEFT RIGHT в диапазонах от 20 дБ до 19 дБ Значения 0 дБ данных измерителей соответствуют уровням сигналов 4 dBu на выходах микшера Мастер фейдер 23 Позволяет устанавливать уровень сигналов поступающих на основные выходы LEFT RIGHT микшера Наилучшие результаты озвучивания достигаются при установке данного фейдера в положения близкие к О Тыльная панель Входы MIC 24 Сбалансированные входы выполнены на разъемах XLR и оптимизированы для работы с микрофонами и другими низкоомными источниками Контакт 2 является положительным плечом входа Благодаря широкому диапазону регулировки чувствительности ко входу могут подключаться сигналы с уровнем до 14 dBu Входы LINE 2 5 Сбалансированные линейные входы выполнены на разъемах 1 4 TRS и имеют сопротивление 10 кОм Наконечник гнезда является положительным плечом входа и должен использоваться для подключения несимметричных сигналов Данный вход не предусматривает фантомного питания а его чувствительность на 20 дБ ниже входа XLR Входы MIC и LINE не могут использоваться одновременно Разъем INSERT 26 Данный разъем TRS предназначен для включения внешнего процессора эффектов в тракт канала Назначение контактов разъема наконечник посыл кольцо возврат экран земля Стереофонические входы 27 Данные несбалансированные входы выполненные на разъемах 1 4 могут быть использованы в качестве стереофонического линейного с использованием обоих входов или монофонического задействуется только вход левого канала LEFT MONO входов Для активизации входов необходимо установить переключатель A В INPUT в позицию А Стереофонические входы 28 Выполнены на разъемах RCA и являются стереофоническими линейными входами микшера Для активизации входов необходимо установить переключатель A В INPUT в позицию В 6 PV8 Руководство пользователя
