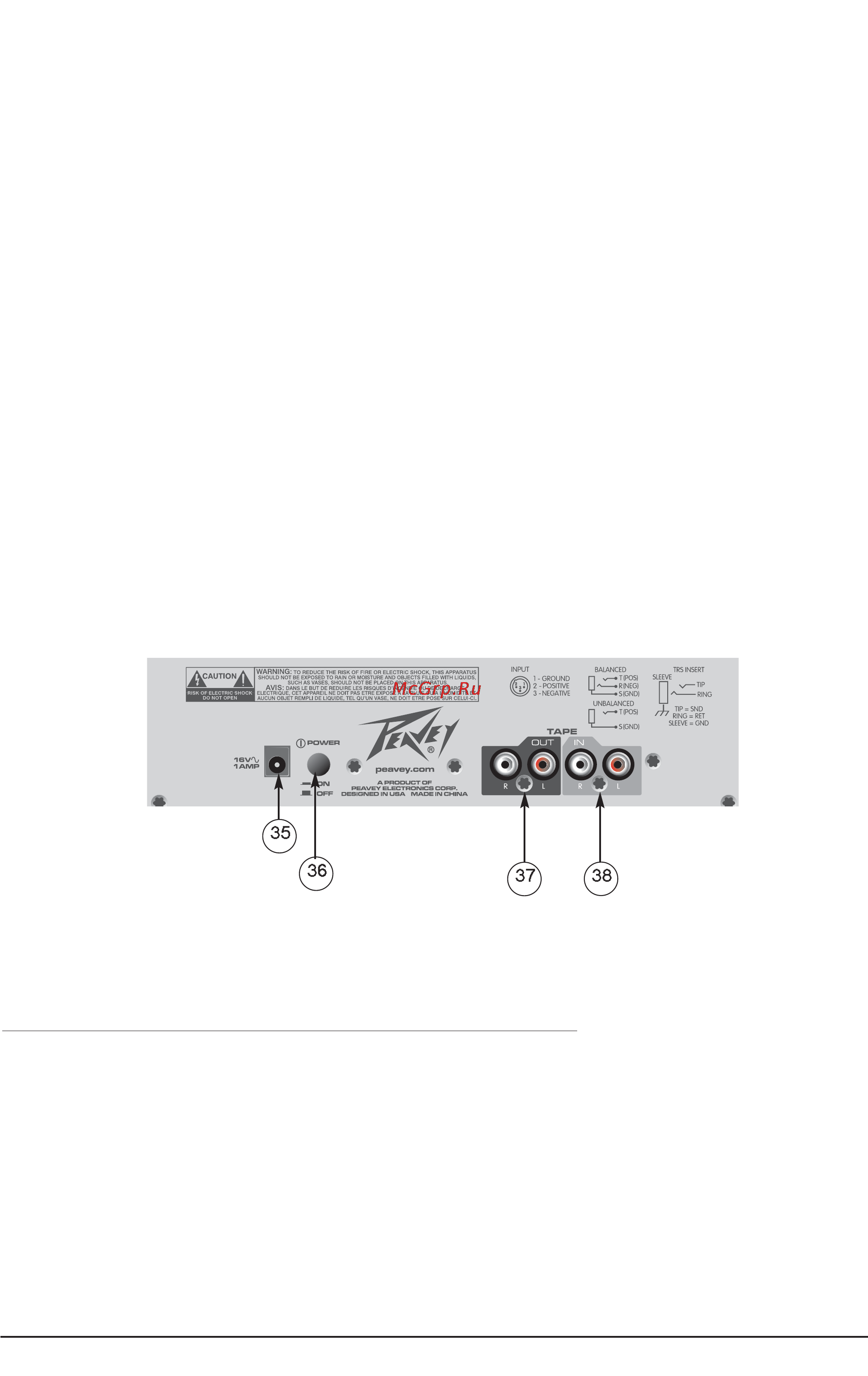

Переключатель A В INPUT 29 Переключатель расширяет функциональные возможности микшера предоставляя возможность выбора любого из двух источников стереосигнала которые скоммутированы со стереофоническим линейным входом Данный переключатель определяет какой из входов в данный момент будет активным позволяя менять источники сигнала не прибегая к перекоммутации Входы возврата эффектов EFX 30 Входы выполнены на разъемах 1 4 TS LEFT MONO RIGHT К данным входам могут подключаться как сбалансированные TRS так и несбалансированные TS разъемы Уровень сигнала поступающего на данный вход устанавливается регулятором EFX RETURN 19 Основные выходы L R 31 Выполнены на сбалансированных разъемах 1 4 TRS и предусматривают подключение сбалансированных TRS или несбалансированных TS разъемов Выходы CTRL ROOM 32 Два выходных сбалансированных разъема 1 4 TRS предназначены для подключения сбалансированных TRS или несбалансированных TS разъемов Уровни сигналов на этих выходах устанавливаются с помощью регулятора громкости головных телефонов 21 Выход на мониторы MON SEND 33 Выполнен на сбалансированном разъеме 1 4 TRS и предназначен для подключения сбалансированных TRS или несбалансированных TS разъемов Уровень сигнала на этом выходе определяется положениями канальных регуляторов и мастер регулятора посыла на мониторы Выход на эффекты EFX SEND 34 Выполнен на сбалансированном разъеме 1 4 TRS и предназначен для подключения сбалансированных TRS или несбалансированных TS разъемов Уровень сигнала на этом выходе определяется положениями канальных регуляторов и мастер регулятора посыла на эффекты Разъем для подключения сетевого адаптера 3 5 Используется для подключения адаптера который входит в комплект поставки Перед подключением адаптера к сети убедитесь в том что он подключен к микшеру Допускается использование только адаптера обеспечивающего напряжение 16 В 1 А переменного тока Внимание При замене используйте только адаптер Peavey 70902572 Переключатель питания 36 Нажатием данного переключателя осуществляется включение питания микшера Разъемы ТАРЕ IN OUT 38 и 37 Входные разъемы предназначены для подключения различных источников сигналов линейных уровней кассетных дек CD звуковых карт компьютеров и так далее Сигналы выходных разъемов уровень которых составляет 4 dBu могут подключаться ко входам записывающих устройств или звуковых карт компьютеров Магнитофонные входы могут использоваться в качестве дополнительных стереофонических входов выбор осуществляется с помощью переключателя ТАРЕ ТО MAIN 14 При необходимости мониторинга выходных сигналов записывающих устройств или звуковых карт магнитофонные входы могут быть использованы без риска возникновения акустической обратной связи PV8 Руководство пользователя 7
