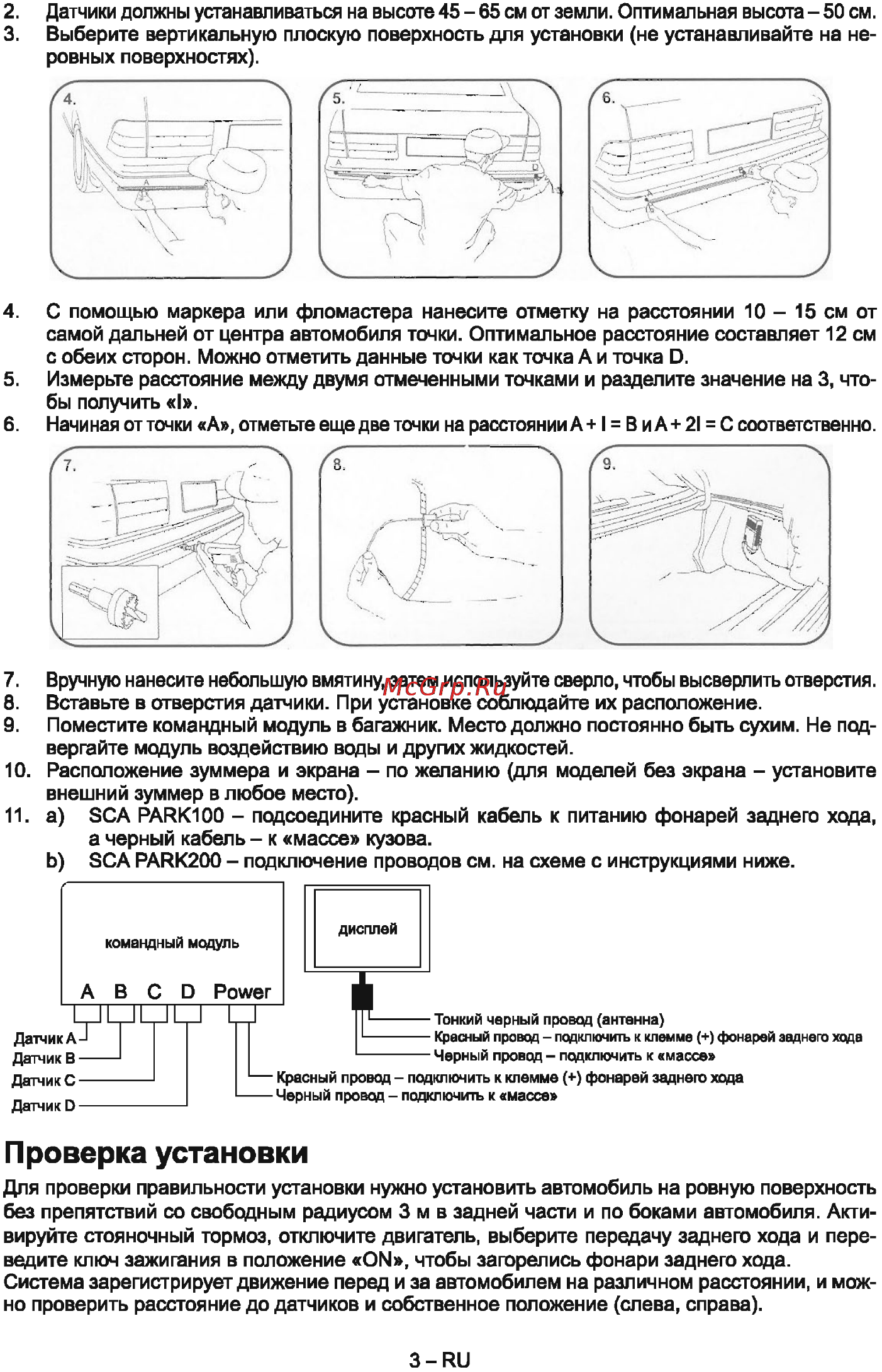

2 Датчики должны устанавливаться на высоте 45 65 см от земли Оптимальная высота 50 см 3 Выберите вертикальную плоскую поверхность для установки не устанавливайте на не ровных поверхностях С помощью маркера или фломастера нанесите отметку на расстоянии 10 15 см от самой дальней от центра автомобиля точки Оптимальное расстояние составляет 12 см с обеих сторон Можно отметить данные точки как точка А и точка О Измерьте расстояние между двумя отмеченными точками и разделите значение на 3 что бы получить I Начиная от точки А отметьте еще две точки на расстоянии А 1 ВиА 21 С соответственно 7 Вручную нанесите небольшую вмятину затем используйте сверло чтобы высверлить отверстия 8 Вставьте в отверстия датчики При установке соблюдайте их расположение 9 Поместите командный модуль в багажник Место должно постоянно быть сухим Не под вергайте модуль воздействию воды и других жидкостей 10 Расположение зуммера и экрана по желанию для моделей без экрана установите внешний зуммер в любое место 11 a SCA PARK100 подсоедините красный кабель к питанию фонарей заднего хода а черный кабель к массе кузова b SCA PARK200 подключение проводов см на схеме с инструкциями ниже Проверка установки Для проверки правильности установки нужно установить автомобиль на ровную поверхность без препятствий со свободным радиусом 3 м в задней части и по боками автомобиля Акти вируйте стояночный тормоз отключите двигатель выберите передачу заднего хода и пере ведите ключ зажигания в положение ОМ чтобы загорелись фонари заднего хода Система зарегистрирует движение перед и за автомобилем на различном расстоянии и мож но проверить расстояние до датчиков и собственное положение слева справа 3 RU
