Comprag А3010 [56/92] Austausch des öls und der ölfilter
![Comprag А3010 [56/92] Austausch des öls und der ölfilter](/views2/1914907/page56/bg38.png)
56
Version 5.2
5.4
Austausch des Öls und der Öllter
Öffnen Sie das Frontpanel und drehen
Sie den Stopfen des Einfüllstutzens (2)
eine Umdrehung im Uhrzeigersinn, um
den Systemdruck zu entlüften.
Jetzt können Sie den Stopfen entfernen.
Auch den Stopfen des Ablassventils (1)
im Boden des Luft-/Ölabscheidetanks
müssen Sie entfernen. Lassen Sie das Öl
in einen separaten Behälter ab, nachdem
Sie das Ablassventil geöffnet haben.
Befüllen Sie nun den Luft-/Ölabschei-
detank erneut, bis der Ölstandsanzei-
ger mittig im Sichtglas mit Öl gefüllt ist.
Befestigen Sie die Stopfen wieder an
ihren ursprünglichen Positionen.
Öffnen Sie das Frontpanel. Entfernen
Sie den Öllter (1) mithilfe eines Öllter-
schraubenschlüssels. Lassen Sie das
Öl in ein separates Behältnis ab und
reinigen Sie den Filtersitz.
Jetzt kann das Gewinde des neuen Fil-
ters geölt und per Hand eingeschraubt
werden. Starten Sie den Kompressor.
dann stoppen Sie ihn, und lassen ihn
für mehrere Minuten im Leerlauf lau-
fen, damit das
Öl zirkulieren und die Luft aus dem Sy-
stem entfernt werden kann. Warten Sie
einige Minuten, bis sich das Öl in den
Leitungen gesetzt und sich der innere
Druck reguliert hat.
Wenn nötig, schrauben Sie den Einfüll-
stopfen auf und befüllen Sie, bis der Öl-
standsanzeiger mittig im Sichtglas mit
Öl gefüllt ist. Setzen Sie den Stopfen
wieder an seiner ursprünglichen Positi-
on ein und ziehen Sie ihn wieder an.
21

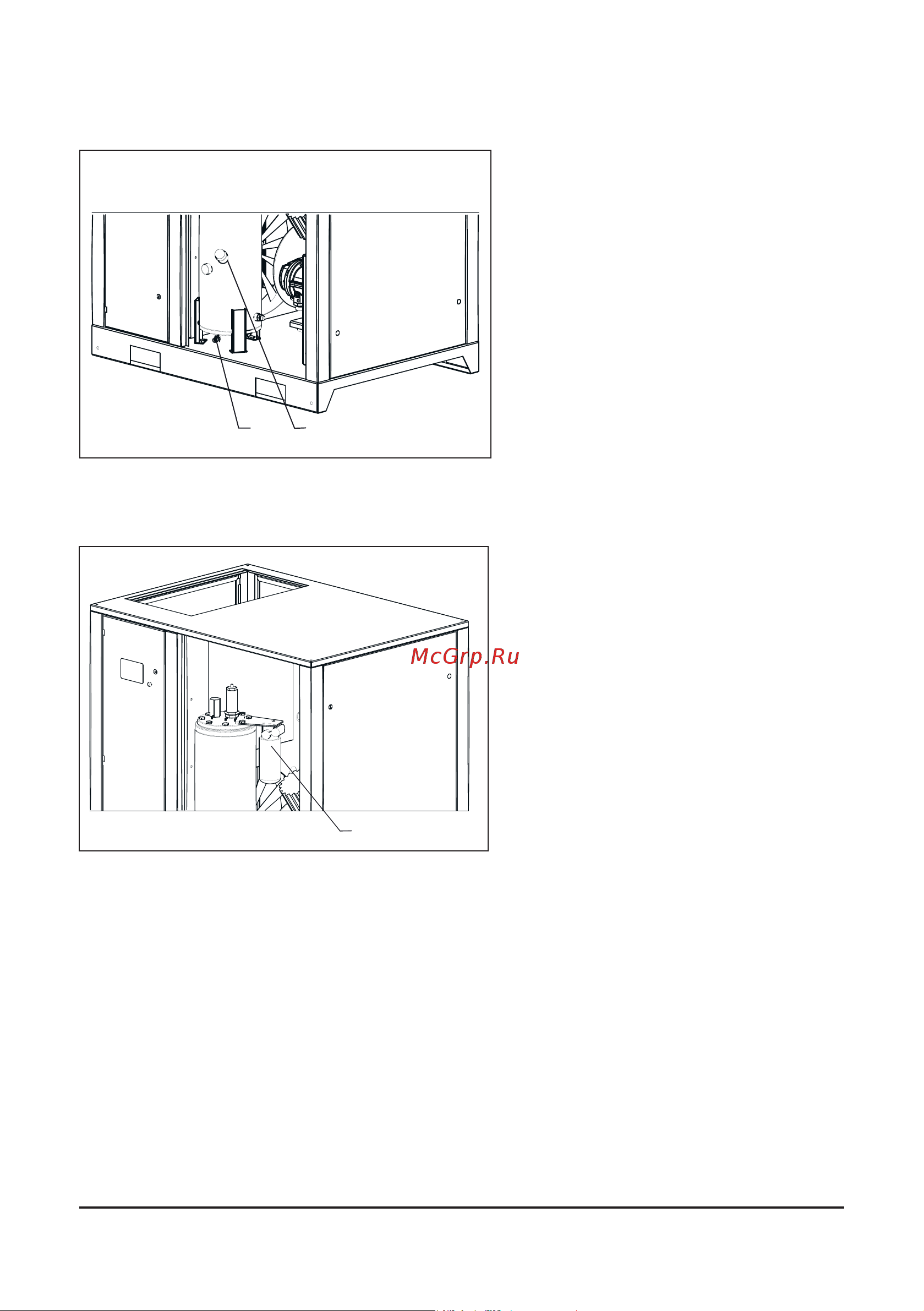

Bild 5.4.1 Austausch des Öls
1
Bild 5.4.2 Austausch des Öllters
